Mux

Объедините входные сигналы совпадающего типа данных и сложности в виртуальный вектор

Библиотека:
Simulink/Обычно используемые блоки
Simulink/Маршрутизация сигнала
HDL-кодер/обычно используемые блоки
HDL-кодер/сигнальная маршрутизация

Описание

Блок Mux объединяет входы с совпадающим типом данных и сложностью в вектор выход. Выходной сигнал mux плоский, даже если вы создаете сигнал mux из других сигналов mux. Однако можно использовать несколько блоков Mux для создания сигнала мультиплексора в этапах.

Сигнал mux упрощает визуальный внешний вид модели, объединяя две или более сигнальных линий в одну строку. Сигналы Mux не влияют на симуляцию или генерацию кода.

Совет

Если входы имеют различные типы данных или сложность, используйте виртуальную шину, чтобы визуально сгруппировать сигналы. Для получения дополнительной информации см. «Типы составных сигналов».

Порты

Вход

расширить все

`Port_1` - Входной сигнал для включения в мультиплексор
скалярный вектор |

Входной сигнал для включения в мультиплексор, заданный как скаляр или вектор.

Входными сигналами для блока Mux может быть любая комбинация скаляров и векторов, но они должны иметь совпадающий тип данных и сложность.

Выход

расширить все

`Port_1` - Выходной сигнал мультиплексора
вектор

Выходной мультиплексор состоит из объединенных входных сигналов, возвращаемых в виде вектора.

Элементы выходного сигнала мультиплексора берут свой порядок из порядка портов входных сигналов. Описание порядка портов для различных ориентаций блоков см. в разделе Расположение портов после вращения или отражения.

Параметры

расширить все

`Number of inputs` - Количество входных сигналов
2 (по умолчанию) | скалярный вектор | | массив ячеек | разделенный списками , разделенными запятыми имен сигналов

Количество входных сигналов, заданное как скаляр, вектор, массив ячеек или разделенный запятыми список имен сигналов. Некоторые из этих форматов позволяют вам задать имена и размеры сигналов, как описано в следующей таблице.

Формат	Поведение блоков
Скаляр	Количество входов в блок Mux. Когда вы используете этот формат, блок принимает скалярные или векторные сигналы любого размера. Simulink^® присваивает каждому входу имя `signalN`, где `N` - номер входа порта.
Вектор	Длина вектора определяет количество входов. Каждый элемент задает размер соответствующего входа. Положительное значение задает, что соответствующий порт может принимать только векторы такого размера. Для примера, `[2 3]` задает два входных порта размеров `2` и `3`, соответственно. Если ширина входного сигнала не соответствует ожидаемой ширине, появляется сообщение об ошибке. Значение `-1` указывает, что соответствующий порт может принимать скаляры или векторы любого размера.
Массив ячеек	Длина массива ячеек задает количество входов. Значение каждой камеры задает размер соответствующего входа. Скалярное значение `N` задает вектор размера `N`. Значение `-1` означает, что соответствующий порт может принимать скалярные или векторные сигналы любого размера.
Разделенный запятыми список имен сигналов	Список имен сигналов, разделенных запятыми. Simulink присваивает каждое имя соответствующему порту и сигналу. Для примера, если вы вводите `position,velocity`блок Mux имеет два входов с именем `position` и `velocity`.

Совет

Если вы задаете скаляр для параметра Number of inputs и все входные порты подключены, когда вы рисуете новую сигнальную линию близко к входной стороне блока Mux, Simulink добавляет порт и обновляет параметр.

Программное использование

Параметры блоков: Inputs

Тип: скаляр, вектор, массив ячеек, разделенный запятыми список имен сигналов

Значения: целое число, вектор размеров портов, массив ячеек, разделенный запятыми список имен сигналов

По умолчанию: {'2'}

`Display option` - Внешний вид значка блока
`bar` (по умолчанию) | `signal` | `none`

Внешний вид значка блока, заданный как bar, signal, или none.

bar - Текст не отображается
signal - Отображает имена входных сигналов
none - Отображает тип блока (Mux)

Измените размер блока по мере необходимости, чтобы соответствовать тексту на значке блока.

Программное использование

Параметры блоков: DisplayOption

Тип: Вектор символов

Значения: 'bar' 'signals' 'none''bar'

По умолчанию: 'bar'

Примеры моделей

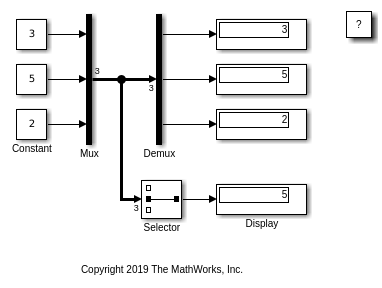

Создайте MUX-сигнал и извлеките элементы

Создайте сигнал мультиплексора и извлеките элементы из сигнала мультиплексора.

Откройте модель

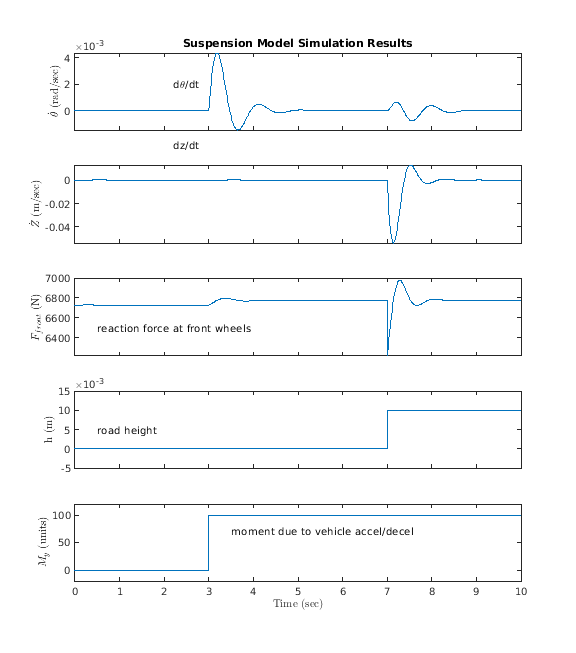

Автомобильная подвеска

Моделируйте упрощенную модель полуавтомобиля, которая включает в себя независимую переднюю и заднюю вертикальную подвеску. Модель также включает тангаж тела и отказы степеней свободы. Пример предоставляет описание модели, чтобы показать, как симуляция может использоваться для исследования характеристик езды. Можно использовать эту модель в сочетании с симуляцией силового агрегата, чтобы исследовать продольные тасования, следующие из-за изменений в настройке дросселя.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Фактический тип данных или поддержка возможностей зависит от реализации блоков.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов.

Ограничения

Шины не поддерживаются для генерации HDL-кода.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

Фактический тип данных или поддержка возможностей зависит от реализации блоков.

См. также

Bus Creator | Bus to Vector | Demux | Vector Concatenate
