Пропустите входной сигнал через SISO многолучевой канал с замираниями
Коммуникационный тулбокс/каналы

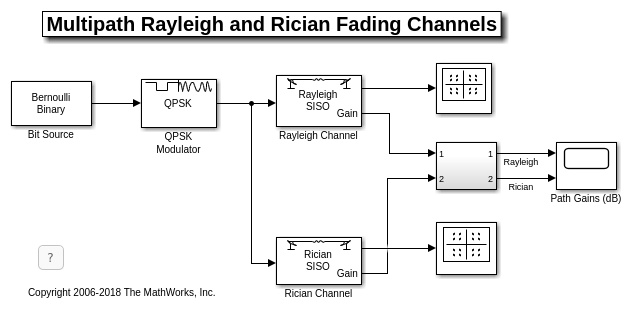

Блок SISO Канал замирания фильтрует входной сигнал, используя канал многолучевого замирания с одним входом/одним выходом (SISO). Этот блок моделирует как Релея, так и Райса с замираниями. Для получения дополнительной информации смотрите раздел Алгоритмы.
in - Входной сигнал данныхВходные данные, заданный как N вектор S-на-1. N S представляет количество выборок во входном сигнале.
Типы данных: double | single
Поддержка комплексного числа: Да
Out1 - Выходной сигнал данных для затухающего каналаВыходной сигнал данных для канала с замираниями, возвращаемый как N вектор S-на-1. N S представляет количество выборок во входном сигнале.
Gain - Коэффициент усиления дискретного путиДискретные усиления пути базового процесса затухания, возвращенные как N S-by N P матрица.
N S представляет количество выборок во входном сигнале.
N P представляет количество путей .
Чтобы включить этот порт, на вкладке Main, выберите Output channel path gains.
Delay - Задержка фильтра каналаЗадержка фильтра канала, возвращенная как скаляр.
Чтобы включить этот порт, на вкладке Main, выберите Задержка фильтра выходного канала.
Inherit sample rate from input - Опция наследования частоты дискретизации от входаВыберите этот параметр, чтобы использовать частоту дискретизации входного сигнала при обработке. Когда Inherit sample rate from input выбран, скорость дискретизации равна N S/ T S, где N S - количество входа отсчетов, а T S - шаг расчета модели.
Sample rate (Hz) - Скорость выборки входного сигнала1 (по умолчанию) | положительная скалярная величинаСкорость выборки входного сигнала в герцах, заданная как положительная скалярная величина. Чтобы соответствовать настройкам модели, установите частоту дискретизации N S/ T S, где N S - количество входа сэмплов, а T S - шаг расчета модели.
Этот параметр появляется, когда Унаследовать частоту дискретизации из входа не выбран.
Типы данных: double
Discrete path delays (s) - Задержки для каждого дискретного пути0 (по умолчанию) | неотрицательный скаляр | строкуЗадержки для каждого дискретного пути в секундах, заданные как неотрицательный скаляр или вектор-строка.
Когда вы устанавливаете Discrete path delays (s) на скаляр, канал SISO является плоским по частоте.
Когда вы устанавливаете Discrete path delays (s) в вектор, канал SISO является частотно-избирательным.
Типы данных: double
Average path gains (dB) - Средний коэффициент усиления для каждого дискретного пути0 (по умолчанию) | скалярный вектор | строкуСредний коэффициент усиления для каждого дискретного пути в децибелах, заданный как скаляр или вектор-строка. Average path gains (dB) должны иметь тот же размер, что и задержки дискретного пути.
Типы данных: double
Normalize average path gains to 0 dB - Опция нормализации среднего коэффициента усиления пути до 0 дБВыберите этот параметр, чтобы нормализовать процессы замирания так, чтобы общая степень усиления пути, усредненная с течением времени, составляла 0 дБ.
Fading distribution - Затухание распределения канала Rayleigh (по умолчанию) | RicianВыберите замирающее распределение канала Rayleigh или Rician.
K-factors - K-коэффициент канала Райса с замираниями3 (по умолчанию) | положительная скалярная величина | вектор-строка неотрицательных значенийK-фактор канала Райса с замираниями, заданный как положительный скаляр или 1-байт- N вектор P неотрицательных значений. N P равняется значению параметра Discrete path delays (s).
Если вы задаете K-factors скаляром, первый дискретный путь является процессом Райса с замираниями с коэффициентом Райса K K-factors. Любые оставшиеся дискретные пути являются независимыми процессами Релеевского замирания.
Если вы задаете K-factors как вектор-строка, дискретный путь, соответствующий положительному элементу K-factors вектору, является процессом Райса с коэффициентом Райса K, заданным этим элементом. Дискретный путь, соответствующий любым нулевым элементам вектора K-factors, является процессами Релеевского замирания. По крайней мере, одно значение элемента должно быть ненулевым.
Этот параметр появляется, когда распределение Fading Rician.
Типы данных: double
LOS path Doppler shifts (Hz) - Доплеровские сдвиги для компонентов линии видимости0 (по умолчанию) | скалярный вектор | строкуДоплеровские сдвиги для компонентов линии зрения канала Райса с замираниями в герцах, заданные как скаляр или вектор-строка. Этот параметр должен иметь тот же размер, что и K-множители.
Если вы задаете LOS path Doppler shifts (Hz) скаляр, он представляет доплеровский сдвиг компонента линии зрения первого дискретного пути, который является процессом Райса с замираниями.
Если вы устанавливаете LOS path Doppler shifts (Hz) на вектор-строку, дискретный путь, который является процессом Райса с замираниями, имеет свою линию зрения компонента доплеровский сдвиг, заданный элементами LOS path Doppler shifts (Hz), которые соответствуют положительным элементам в векторе K-факторов.
Этот параметр появляется, когда распределение Fading Rician.
Типы данных: double
LOS path initial phases (rad) - Начальные фазы для компонентов линии видимости0 (по умолчанию) | скалярный вектор | строкуНачальные фазы для компонента линии видимости канала Райса с замираниями в радианах, заданные как скаляр или вектор-строка. Этот параметр должен иметь тот же размер, что и K-множители.
Если вы задаете LOS path initial phases (rad) скаляром, это начальная фаза компонента линии видимости первого дискретного пути, которая является процессом Райса с замираниями.
Если вы устанавливаете LOS path initial phases (rad) на вектор-строку, дискретный путь, который является процессом Райса с замираниями, имеет свою начальную фазу компонента линии видимости, заданную элементами LOS path initial phases (rad), которые соответствуют положительным элементам в векторе K-факторов.
Этот параметр появляется, когда распределение Fading Rician.
Типы данных: double
Maximum Doppler shift (Hz) - Максимальный доплеровский сдвиг для всех путей канала0.001 (по умолчанию) | неотрицательной скаляромМаксимальный доплеровский сдвиг для всех путей канала в герце, заданный как неотрицательный скаляр.
Maximum Doppler shift (Hz) должен быть меньше (f s/10 )/ f c для каждого пути. f s - это частота дискретизации на входе в блок SISO Fading Channel. f c - частотный коэффициент отключения пути. Для получения дополнительной информации см. Раздел «Частотный коэффициент отсечения».
Типы данных: double
Doppler spectrum - Форма допплеровского спектра для всех путей по каналамdoppler('Jakes') (по умолчанию) | doppler('Flat') | doppler('Rounded', ...) | doppler('Bell', ...) | doppler('Asymmetric Jakes', ...) | doppler('Restricted Jakes', ...) | doppler('Gaussian', ...) | doppler('BiGaussian', ...)Форма допплеровского спектра для всех путей канала, заданная как единственная структура допплеровского спектра, возвращенная из doppler функция или массив 1-by- N P-ячеек таких структур. Значением по умолчанию этого параметра является допплеровский спектр Джейкса (doppler('Jakes')).
Если вы назначаете один вызов dopplerвсе пути имеют одинаковый заданный доплеровский спектр.
Если вы назначаете массив вызовов 1-by N P-ячеек doppler используя любой из заданных синтаксисов, каждый путь имеет Доплеровский спектр, заданный соответствующей структурой Доплеровского спектра в массиве. В этом случае N P равняется значению параметра Discrete path delays (s).
Этот параметр применяется, когда Максимальный Доплеровский сдвиг (Гц) больше нуля.
Initial seed - Начальный seed генератора случайных чисел73 (по умолчанию) | неотрицательное целое числоНачальный seed генератора случайных чисел для этого блока, заданное как неотрицательное целое число.
Output channel path gains - Опция для вывода коэффициентов усиления путиВыберите этот параметр, чтобы добавить выходной порт Gain к блоку и вывести коэффициент усиления канального пути базового процесса затухания.
Output channel filter delay - Опция вывода задержки фильтра каналаВыберите этот параметр, чтобы добавить выходной порт Delay к блоку и вывести задержку фильтра канала базового процесса затухания.
Simulate using - Тип компиляцииInterpreted execution (по умолчанию) | Code generationТип компиляции, заданный как Interpreted execution или Code generation.
Interpreted execution - Моделируйте модель с помощью MATLAB® интерпретатор. Эта опция сокращает время запуска, но имеет более низкую скорость симуляции, чем Code generation.
Code generation - Моделируйте модель с использованием сгенерированного кода C. Первый раз, когда вы запускаете симуляцию, Simulink® генерирует код С для блока. Код С повторно используется для последующих симуляций, пока модель не меняется. Эта опция требует дополнительного времени запуска, но обеспечивает более высокую скорость симуляции, чем Interpreted execution.
Channel visualization - Выберите визуализацию каналаOff (по умолчанию) | Impulse response | Frequency response | Doppler spectrum | Impulse and frequency responsesВыберите визуализацию канала: Off, Impulse response, Frequency response, Doppler spectrum, или Impulse and frequency responses. Когда визуализация включена, выбранные характеристики канала, такие как импульсная характеристика или Допплеровский спектр, отображаются в отдельном окне. Для получения дополнительной информации см. раздел «Визуализация канала».
Percentage of samples to display - Процент выборок25% (по умолчанию) | 10% | 50% | 100%Выберите процент выборок для отображения: 10%, 25%, 50%, или 100%. Увеличение процента повышает точность отображения за счет скорости симуляции.
Этот параметр появляется, когда визуализация Канала Impulse response, Frequency response, или Impulse and frequency responses.
Path for Doppler spectrum display - Путь, для которого отображается Допплеровский спектр1 (по умолчанию) | положительное целое числоПуть, для которого отображается Допплеровский спектр, заданный как положительное целое число от 1 до N P, где N P равняется значению параметра Discrete path delays (s).
Этот параметр появляется, когда визуализация Канала Doppler spectrum.
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Процесс замирания для канала SISO описан в Методике для симуляции многолучевых каналов с замираниями.
Частотный коэффициент отсечения f c определяется для различных типов допплеровского спектра.
Для любого типа допплеровского спектра, кроме Гауссова и биГауссова, f c равен 1 .
Для doppler('Gaussian') спектральный тип, f c равен NormalizedStandardDeviation.
Для doppler('BiGaussian') спектральный тип:
Если на PowerGains(1) и NormalizedCenterFrequencies(2) оба значения полей 0, затем f c равняется NormalizedStandardDeviation(1).
Если на PowerGains(2) и NormalizedCenterFrequencies(1) оба значения полей 0, затем f c равняется NormalizedStandardDeviation(2).
Если на NormalizedCenterFrequencies значение поля [0,0] и NormalizedStandardDeviation поле имеет два одинаковых элемента, тогда f c равен NormalizedStandardDeviation(1).
Во всех других случаях f c равняется 1.
[1] Oestges, C. и B. Clerckx. MIMO Wireless Communications: от распространения в реальном мире до проекта кода пространства-времени. Академическая пресса, 2007.
[2] Correira, L. M. Мобильные широкополосные мультимедийные сети: Методы, модели и инструменты для 4G. Академическая пресса, 2006.
[3] Кермоаль, Й. П., Л. Шумахер, К. И. Педерсен, П. Е. Могенсен, и Ф. Фредериксен. Стохастическая модель радиоканала MIMO с экспериментальной валидацией. Журнал IEEE по отдельным областям коммуникаций. Том 20, № 6, 2002, стр. 1211-1226.
[4] Иерухим, М., П. Балабан, и К. С. Шанмуган. Симуляция систем связи. Второе издание. Нью-Йорк: Kluwer Academic/Plenum, 2000.
[5] Pätzold, Matthias, Cheng-Xiang Wang, and Bjorn Olav Hogstand. «Два новых метода на основе суммы синусоидов для эффективной генерации нескольких некоррелированных Релеевских замираний волн». Транзакции IEEE по беспроводной связи. Том 8, № 6, 2009, стр. 3122-3131.
