hsvplot
Постройте графики сингулярных значений Ханкеля и обратного указателя на график
Синтаксис
hsvplot(sys)
hsvplot(AX,sys,...)
hsvplot(...,numOpts,plotOpts)
h = hsvplot(___)
Описание
hsvplot(sys) строит графики сингулярных значений Ханкеля (HSV) модели LTI sys. Посмотрите balred для получения дополнительной информации о значении и назначении сингулярных значений Ханкеля. Сингулярные значения Ханкеля для стабильных и нестабильных режимов sys показаны синим и красным цветом, соответственно. Модели пониженного порядка различных порядков могут быть получены путем падения состояний, связанных с наименьшими HSV. hsvplot также показывает максимальную ошибку приближения как функцию порядка приближения (количество состояний в модели пониженного порядка).
hsvplot(AX,sys,...) присоединяет график к осям AX.
hsvplot(...,numOpts,plotOpts) задает дополнительные опции для вычисления и графического изображения результатов. Использовать balredOptions для создания numOpts и hsvoptions для создания plotOpts.
h = hsvplot(___) возвращает указатель на график h на график сингулярного значения Ханкеля. Можно использовать этот указатель для настройки графика с помощью getoptions и setoptions команды. Посмотрите hsvoptions для получения списка некоторых доступных опций графика.
Примеры
Установите свойства на графике HSV
Использование hsvplot чтобы создать график Hankel с сингулярным значением и настроенными свойствами графика.
Создайте набор опций для hsvplot который устанавливает Yscale свойство и заголовок размер шрифта.
P = hsvoptions;
P.YScale = 'linear';

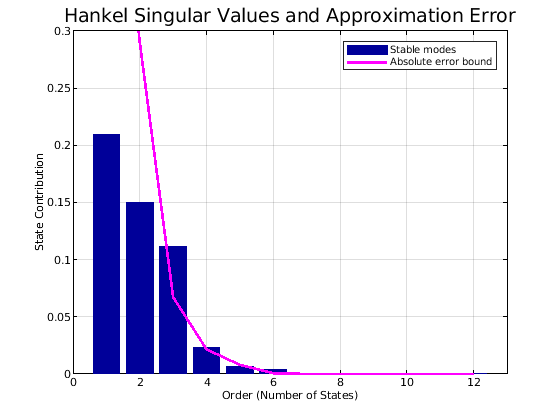

P.Title.FontSize = 14;Используйте набор опций, чтобы сгенерировать график HSV. Обратите внимание на линейную шкалу оси Y на графике.
h = hsvplot(rss(12),P);

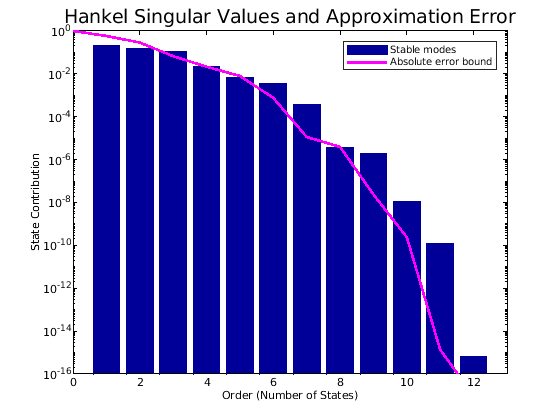

hsvplot возвращает указатель на график. Для изменения свойств существующего графика можно использовать указатель на график. Например, переключитесь на шкалу и отключите сетку.
setoptions(h,'Yscale','log','Grid','Off')
Совет
Оба
balredиhsvplotсгенерировать графики сингулярного значения Ханкеля.hsvplotполезно, когда необходимо настроить свойства графика, такие как пределы по осям, шкала и стили меток. Использоватьhsvoptionsсhsvplotчтобы задать свойства для вашего графика. Для получения информации о способах изменения свойств графиков смотрите Способы настроить графики.
См. также
balred | balredOptions | getoptions | hsvoptions | setoptions
