ngrid

Наложение диаграммы Николса на график Николса

Описание

пример

ngrid накладывает График Николса линий сетки на частотную характеристику Николса системы SISO LTI. Область значений линий сетки Николса состоит из всей частотной характеристики Николса.

График связывает комплексное число H/( 1 + H) с H, где H является любым комплексным числом. Для систем SISO, когда H является точкой на частотной характеристике без разомкнутого контура, то соответствующее значение частотной характеристики с обратной связью, принимая модуль отрицательной обратной связи,

H1+H

Если текущая ось пуста, ngrid генерирует новую сетку графика Николса в области от -40 дБ до 40 дБ в величине и от -360 степеней до 0 степеней в фазе. ngrid возвращает предупреждение, если текущая ось не содержит частотной характеристики SISO Николса.

ngrid('new') сначала очищает текущие системы координат и устанавливает hold on.

ngrid(AX,___) строит графики сетки на Axes или UIAxes объект на текущей фигуре с указателем AX. Используйте этот синтаксис при создании приложений с ngrid в App Designer.

Примеры

свернуть все

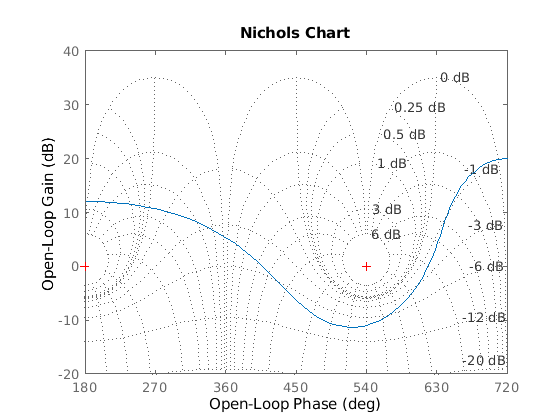

Постройте график отклика Николса с помощью линий сетки Николса для следующей системы:

H(s)=-4s4+48s3-18s2+250s+600s4+30s3+282s2+525s+60.

H = tf([-4 48 -18 250 600],[1 30 282 525 60]);
nichols(H)
ngrid

Figure contains an axes. The axes contains an object of type line. This object represents H.

Контекстное меню графиков Николса включает опцию Плотный в разделе Масштабирование. Можно использовать эту опцию для обрезки неограниченных ветвей графика Николса.

Входные параметры

свернуть все

Указатель на объект, заданный как Axes или UIAxes объект. Использование AX для создания приложений с ngrid в App Designer.

См. также

Представлено до R2006a
