pzoptions

Создайте список опций графика «полюс/ноль»

Свернуть все на странице

Синтаксис

P = pzoptions
P = pzoption('cstprefs')

Описание

P = pzoptions возвращает список доступных опций для графиков полюс/ноль (полюс/ноль, полюс вход-вывод/ноль и корневой годограф) с набором значений по умолчанию.. Можно использовать эти опции для настройки внешнего вида шеста/нулевого графика из командной строки.

P = pzoption('cstprefs') инициализирует параметры графика с опциями, выбранными в редакторе настроек Control System и System Identification Toolbox. Дополнительные сведения о редакторе см. в разделе «Редактор настроек тулбокса».

В этой таблице результирующие опции графика полюс/ноль.

ОпцияОписание
Заголовок, XLabel, YLabelМаркируйте текст и стиль
TickLabelСтиль метки такта
Сетка Показать или скрыть сетку, заданную как одно из следующих значений: 'off' | 'on'
По умолчанию: 'off'
GridColorЦвет линий сетки, заданный как один из следующих: Вектор значений RGB в области значений [0,1]| вектор символов названия цвета |<reservedrangesplaceholder0>. Для примера, для желтого цвета задайте как один из следующих: [1 1 0], 'yellow', или 'y'.
По умолчанию: [0.15,0.15,0.15]
XlimMode, YlimMode Предельные режимы
Кслим, ИлимПределы осей
IOGrouping Группировка пар вход-выход, заданная как одно из следующих значений: 'none' | 'inputs'| 'outputs'| 'all'
По умолчанию: 'none'
InputLabels, OutputLabels Входы и выхода
InputVisible, OutputVisibleВидимость входа и выхода каналов
FreqUnits

Частотные модули, заданные как одно из следующих значений:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

По умолчанию: 'rad/s'

Можно также задать 'auto' который использует модули rad/TimeUnit относительно системных модулей, заданных в TimeUnit свойство. Для нескольких систем с различными временными модулями используются модули первой системы.

TimeUnits

Временные модули, заданные как одно из следующих значений:

  • 'nanoseconds'

  • 'microseconds'

  • 'milliseconds'

  • 'seconds'

  • 'minutes'

  • 'hours'

  • 'days'

  • 'weeks'

  • 'months'

  • 'years'

По умолчанию: 'seconds'

Можно также задать 'auto' который использует модули времени, указанные в TimeUnit свойство входа системы. Для нескольких систем с различными временными модулями используются модули первой системы.

ConfidenceRegionNumberSD

Количество стандартных отклонений, используемых при отображении характеристики доверительной области для идентифицированных моделей (только допустимо iopzplot).

Примеры

свернуть все

Открыть Live Script

Создайте набор опций по умолчанию для корневых локусных графиков.

opt = pzoptions;

В опциях графика задайте сетку как видимую.

opt.Grid = 'on';

Используйте указанные опции, чтобы построить график корневого годографа передаточной функции.

 h = rlocusplot(tf(1,[1,.2,1,0]),opt);

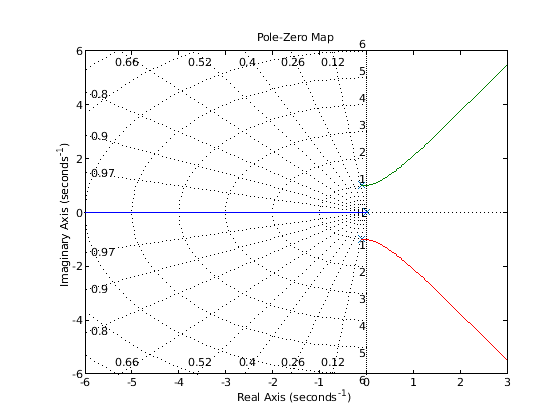

Figure contains an axes. The axes contains 5 objects of type line. This object represents untitled1.

График корневого годографа генерируется с включенной сеткой.

См. также

| | |

Введенный в R2008a
