pzplot
Диаграмма нулей и полюсов динамической модели системы с опциями индивидуальной настройки графика
Описание
h = pzplot(sys) и возвращает указатель на график h к графику. Используйте эту функцию, чтобы сгенерировать карту с нулем полюса с настраиваемыми опциями графика, такими как FreqUnits, TimeUnits, и IOGrouping. Для получения дополнительной информации об использовании и интерпретации карт с нулем полюса, см. pzmap.
pzplot( строит графики полюсов и нулей передачи модели динамической системы
syssys). x и o указывает полюса и нули соответственно.
pzplot( графики в осях заданные ax,...)ax вместо текущей оси gca.
pzplot(..., строит графики полюсов и нулей передачи с опциями, заданными в plotoptions)plotoptions. Для получения дополнительной информации о способах изменения свойств ваших графиков смотрите Способы настроить графики.
Примеры
Диаграмма нулей и полюсов с пользовательским графиком Заголовка
Постройте график полюсов и нулей системы непрерывного времени, представленной следующей передаточной функцией:
sys = tf([2 5 1],[1 3 5]);
h = pzplot(sys);
grid on

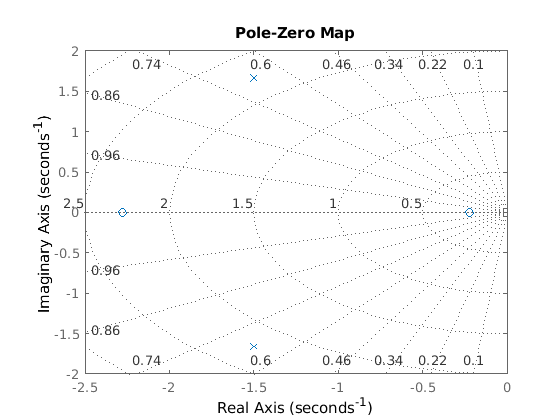

При включении сетки отображаются линии постоянного коэффициента затухания (zeta) и линии постоянной собственной частоты (wn). Эта система имеет два реальных нуля, отмеченных o на графике. Система также имеет пару сложных полюсов, отмеченных х.

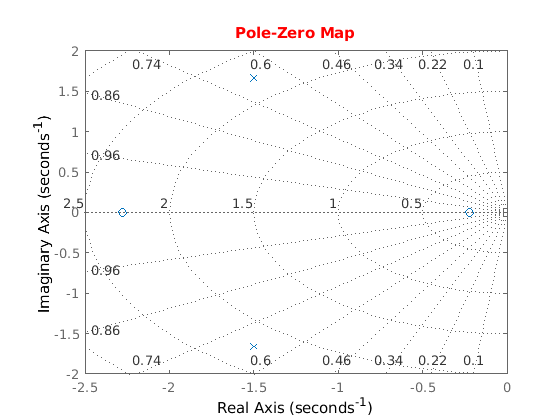

Измените цвет заголовка графика. Для этого используйте указатель на график h.
p = getoptions(h); p.Title.Color = [1,0,0]; setoptions(h,p);
Диаграмма нулей и полюсов нескольких моделей
В данном примере загружает массив моделей передаточной функции 3 на 1.
load('tfArrayMargin.mat','sys'); size(sys)
3x1 array of transfer functions. Each model has 1 outputs and 1 inputs.

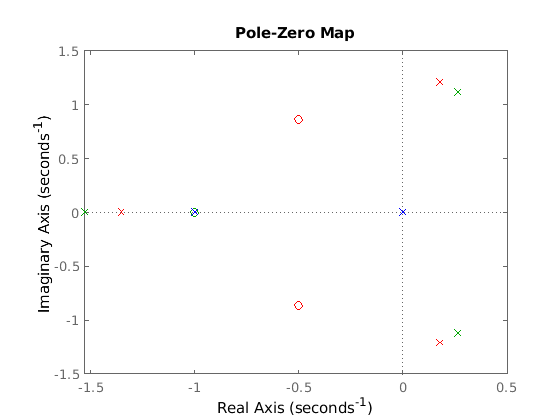

Постройте график полюсов и нулей массива моделей. Определите цвета для каждой модели. В данном примере используйте красный цвет для первой модели, зеленый цвет для второй и синий цвет для третьей модели в массиве.
pzplot(sys(:,:,1),'r',sys(:,:,2),'g',sys(:,:,3),'b');
Диаграмма нулей и полюсов с пользовательскими опциями
Постройте график полюсов и нулей системы непрерывного времени, представленной следующей передаточной функцией с пользовательским набором опций:
Создайте пользовательский набор опций с помощью pzoptions.
plotoptions = pzoptions;
В данном примере задайте сетку, которая будет видна.
plotoptions.Grid = 'on';Используйте заданные опции, чтобы создать карту ноль полюсов передаточной функции.
h = pzplot(tf([2 5 1],[1 3 5]),plotoptions);

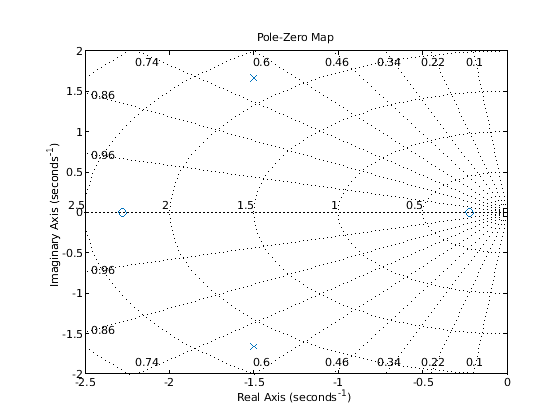

При включении сетки отображаются линии постоянного коэффициента затухания (zeta) и линии постоянной собственной частоты (wn). Эта система имеет два реальных нуля, отмеченных o на графике. Система также имеет пару сложных полюсов, отмеченных x.
