fdesign.isinclp

Спецификация обратного lowpass синуса

Синтаксис

d = fdesign.isinclp
d = fdesign.isinclp(spec)
d = fdesign.isinclp(spec,specvalue1,specvalue2,...)
d = fdesign.isinclp(specvalue1,specvalue2,specvalue3,specvalue4)
d = fdesign.isinclp(...,Fs)
d = fdesign.isinclp(...,MAGUNITS)

Описание

d = fdesign.isinclp создает обратный синус lowpass объекта спецификации фильтров d, применение значений по умолчанию для спецификации по умолчанию, 'Fp,Fst,Ap,Ast'.

d = fdesign.isinclp(spec) создает d объекта и устанавливает его 'Specification'to spec. Записи в spec представляют различные функции фильтра, такие как порядок фильтра, которые управляют созданием фильтра. Допустимые значения для spec показаны ниже. Опции не чувствительны к регистру.

  • 'Fp,Fst,Ap,Ast' (опция по умолчанию)

  • 'N,Fc,Ap,Ast'

  • 'N,Fp,Ap,Ast'

  • 'N,Fp,Fst'

  • 'N,Fst,Ap,Ast'

Спецификации фильтра определяются следующим образом:

  • Ast - ослабление в полосе упора в децибелах (единицах измерения по умолчанию). Также называется Астоп.

  • Ap - количество пульсации, допустимое в полосе пропускания в децибелах (единицы измерения по умолчанию). Также называется Апас.

  • Fp - частота в начале полосы пропускания. Указывается в нормированных модулях. Также называется Fpass.

  • Fst - частота в конце полосы пропускания. Указывается в нормированных модулях. Также называется Fstop.

  • N - порядок фильтрации.

Методы создания фильтра, которые применяются к обратному lowpass объекта спецификации фильтров изменяться в зависимости от Specification. Использовать designmethods определить, какой метод проекта применяется к объекту и его спецификации.

d = fdesign.isinclp(spec,specvalue1,specvalue2,...) создает объект d и устанавливает свои спецификации во время конструкции.

d = fdesign.isinclp(specvalue1,specvalue2,specvalue3,specvalue4) создает объект d принимая значение по умолчанию Specification свойства 'Fp,Fst,Ap,Ast', используя значения, которые вы предоставляете в specvalue1,specvalue2, specvalue3, and specvalue4.

d = fdesign.isinclp(...,Fs) добавляет аргумент Fs, указанный в Гц для определения частоты дискретизации для использования. В этом случае все частоты в спецификациях также находятся в Гц.

d = fdesign.isinclp(...,MAGUNITS) задает модули для любой спецификации, заданной в входных параметрах. MAGUNITS может быть одним из

  • 'linear' - задайте величину в линейных модулях

  • 'dB' - задайте величину в дБ (децибелы)

  • 'squared' - задайте величину в степенях

Когда вы опускаете MAGUNITS аргумент, fdesign принимает, что все величины указаны в децибелах. Обратите внимание, что fdesign сохраняет все спецификации величин в децибелах (преобразование в децибелы при необходимости) независимо от того, как вы задаете величины.

Метод проекта fdesign.isinclp реализует фильтр с характеристикой величины полосы пропускания, равной:

H(ω)=sinc(Cω)P

Можно управлять значениями коэффициента частоты синуса, C и степени синуса, P, используя 'SincFrequencyFactor' и 'SincPower' опции в design способ. 'SincFrequencyFactor' и 'SincPower' по умолчанию - 0,5 и 1 соответственно.

Примеры

свернуть все

Передайте спецификации для спецификации по умолчанию - 'Fp, Fst, Ap, Ast', как входные параметры в объект спецификаций.

d = fdesign.isinclp(.4,.5,.01,40);
hd = design(d,'equiripple','SystemObject',true);
fvtool(hd);

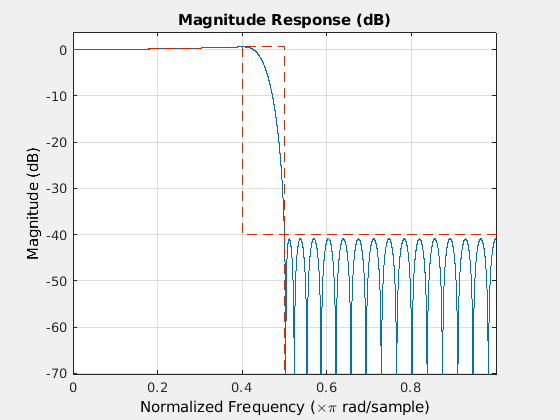

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Создайте обратный lowpass 50-го порядка. Установите коэффициент частоты синуса равный 0,25, и степень синуса равную 16, чтобы получить амплитудную характеристику в полосе пропускания формы H (w) = sinc (0,25 * w) ^ (-16).

 d = fdesign.isinclp('N,Fp,Fst',50,.4,.5);
 Hd = design(d,'SincFrequencyFactor',0.25,'SincPower',16,'SystemObject',...
     true);
 fvtool(Hd, 'MagnitudeDisplay', 'Magnitude');

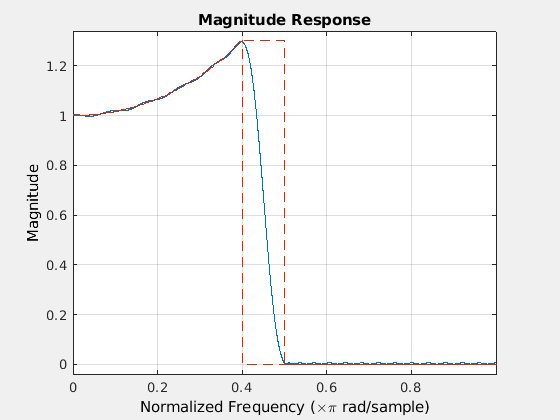

Figure Filter Visualization Tool - Magnitude Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response contains 2 objects of type line.

Введенный в R2011a
