design
Применить метод проекта для объекта спецификации фильтров
Синтаксис
Описание
filt = design(designSpecs,'Systemobject',true)designSpecs, чтобы сгенерировать Системный object™, filt. Когда вы не предоставляете метод проекта как входной параметр, design использует метод проекта по умолчанию. Использовать designmethods(designSpecs,'default') чтобы увидеть метод разработки по умолчанию для объекта спецификации создания фильтра. Для получения дополнительной информации о спецификациях создания фильтра смотрите Проектирование фильтра в Fdesign - Обзор процесса.
filt = design(designSpecs,method,'Systemobject',true)method. method должно быть одним из опций, возвращенных designmethods.
filt = design(designSpecs,method,PARAM,VALUE,...,'Systemobject',true)designoptions(designSpecs,method) для просмотра списка доступных опций метода проекта на выбор. Для получения подробной справки по каждому из этих вариантов введите help(designSpecs,method) в MATLAB® командная строка.
filt = design(designSpecs,method,opts,'Systemobject',true)opts. opts обычно получается из designopts функцию, а затем заданную как вход в design функция. Использовать help(designSpecs,method) для получения дополнительной информации о необязательных входах.
Примеры
Проект KIR Equiripple Lowpass фильтров
Проектируйте конечную импульсную характеристику фильтр lowpass равновесного действия. Задайте частоту ребра полосы пропускания 0,2, рад/выборка и частоту ребра стоповой полосы 0,25, рад/выборка. Установите неравномерность в полосе пропускания на 0,5 дБ, а затухание в полосе задерживания на 40 дБ.
designSpecs = fdesign.lowpass('Fp,Fst,Ap,Ast',0.2,0.25,0.5,40)designSpecs =
lowpass with properties:
Response: 'Lowpass'
Specification: 'Fp,Fst,Ap,Ast'
Description: {4x1 cell}
NormalizedFrequency: 1
Fpass: 0.2000
Fstop: 0.2500
Apass: 0.5000
Astop: 40
Используйте метод Equiripple по умолчанию для разработки фильтра.
filt = design(designSpecs,'SystemObject',true)filt =
dsp.FIRFilter with properties:
Structure: 'Direct form'
NumeratorSource: 'Property'
Numerator: [1x69 double]
InitialConditions: 0
Show all properties
Определите доступные методы проекта путем запуска designmethods функция на объекте спецификации создания фильтра, designSpecs.
designmethods(designSpecs,'SystemObject',true)Design Methods that support System objects for class fdesign.lowpass (Fp,Fst,Ap,Ast): butter cheby1 cheby2 ellip equiripple ifir kaiserwin multistage
Можно также задать опции проекта, используемые при разработке фильтра. Чтобы увидеть список доступных опций, запустите designoptions функция на designSpecs.
designoptions(designSpecs,'equiripple')ans = struct with fields:
FilterStructure: {'dffir' 'dffirt' 'dfsymfir' 'fftfir'}
DensityFactor: 'double'
MinPhase: 'bool'
MaxPhase: 'bool'
MinOrder: {'any' 'even' 'odd'}
StopbandShape: {'flat' 'linear' '1/f'}
StopbandDecay: 'double'
UniformGrid: 'bool'
SystemObject: 'bool'
DefaultFilterStructure: 'dffir'
DefaultDensityFactor: 16
DefaultMaxPhase: 0
DefaultMinOrder: 'any'
DefaultMinPhase: 0
DefaultStopbandDecay: 0
DefaultStopbandShape: 'flat'
DefaultSystemObject: 0
DefaultUniformGrid: 1
Создайте фильтр равновесия конечной импульсной характеристики минимальной фазы путем установки 'MinPhase' на true.
filtMin = design(designSpecs,'equiripple','MinPhase',true,'SystemObject',true)
filtMin =
dsp.FIRFilter with properties:
Structure: 'Direct form'
NumeratorSource: 'Property'
Numerator: [1x59 double]
InitialConditions: 0
Show all properties

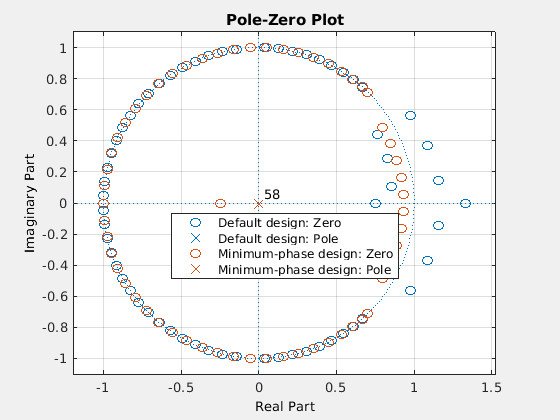

Отображение диаграмм нулей и полюсов стандартных и минимально-фазовых проектов.
fvt = fvtool(filt,filtMin,'Analysis','polezero'); legend(fvt,'Default design','Minimum-phase design')
Перепроектируйте фильтр эллиптическим методом. Определите доступные опции проекта для эллиптического метода.
designoptions(designSpecs,'ellip')ans = struct with fields:
FilterStructure: {1x6 cell}
SOSScaleNorm: 'ustring'
SOSScaleOpts: 'fdopts.sosscaling'
MatchExactly: {'passband' 'stopband' 'both'}
SystemObject: 'bool'
DefaultFilterStructure: 'df2sos'
DefaultMatchExactly: 'both'
DefaultSOSScaleNorm: ''
DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]
DefaultSystemObject: 0
Точно соответствовать полосе пропускания путем установки 'MatchExactly' на 'passband'.
filt = design(designSpecs,'ellip','MatchExactly','passband','SystemObject',true)
filt =
dsp.BiquadFilter with properties:
Structure: 'Direct form II'
SOSMatrixSource: 'Property'
SOSMatrix: [3x6 double]
ScaleValues: [4x1 double]
InitialConditions: 0
OptimizeUnityScaleValues: true
Show all properties
Вы можете задать масштабирование нормы Pth на секциях второго порядка. Используйте масштабирование нормы L-бесконечности во временном интервале.
filtL = design(designSpecs,'ellip','MatchExactly','passband','SOSScaleNorm','linf', ... 'SystemObject',true)
filtL =
dsp.BiquadFilter with properties:
Structure: 'Direct form II'
SOSMatrixSource: 'Property'
SOSMatrix: [3x6 double]
ScaleValues: [4x1 double]
InitialConditions: 0
OptimizeUnityScaleValues: true
Show all properties

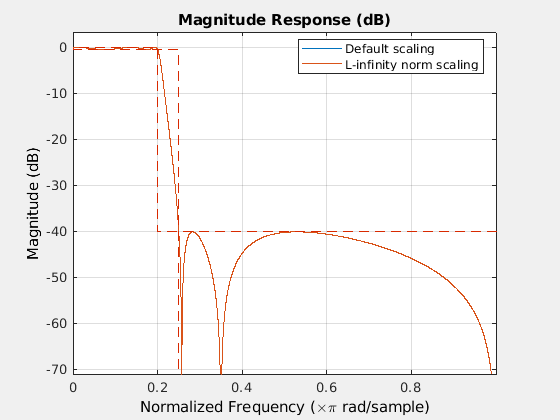

Отображение частотных характеристик фильтров.
fvt = fvtool(filt,filtL); legend(fvt,'Default scaling','L-infinity norm scaling')
