iirpeak

БИХ второго порядка или фильтр резонатора

Свернуть все на странице

Синтаксис

[num,den] = iirpeak(w0,bw)
[num,den] = iirpeak(w0,bw,ab)

Описание

[num,den] = iirpeak(w0,bw) возвращает цифровой пик-фильтр второго порядка с пиком, расположенным на w0, и с пропускной способностью в +3 значение точки dB установлено равным bw.

[num,den] = iirpeak(w0,bw,ab) возвращает цифровой пик-фильтр, пропускная способность которого, bw, задается на уровне + ab децибелы.

Примеры

свернуть все

Открыть Live Script

Проектируйте и постройте пик-фильтр БИХ, который увеличивает частоту на 1,75 кГц в сигнале и имеет полосу пропускания 500 Гц в точке -3 дБ.

fs = 10000;
wo = 1750/(fs/2);
bw = 500/(fs/2);
[b,a] = iirpeak(wo,bw);
fvtool(b,a)

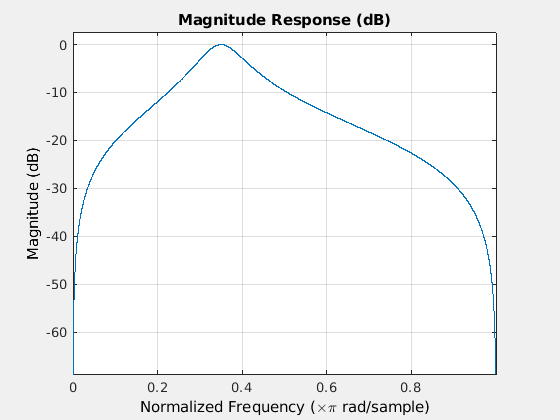

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains an object of type line.

Пиковый фильтр имеет желаемый коэффициент усиления и пропускную способность на частоте 1,75 кГц.

Входные параметры

свернуть все

Пиковая частота БИХ фильтра, заданная как положительная скалярная величина в область значений (0.0,1.0), где 1,0 соответствует в частотной области значений на каждую выборку.

Типы данных: single | double

Пропускная способность фильтра на уровне + ab децибелы, заданные как положительная скалярная величина в область значений (0.0,1.0).

Коэффициент качества (Q-коэффициент) q для фильтра связан с шириной полосы пропускания фильтра q = ω0/ bw где ω0 является частотой сигнала, которая увеличивается.

Типы данных: single | double

Величина в полосе пропускания фильтра bw, заданный как скаляр в дБ. Включая необязательный входной параметр ab позволяет задать полосу пропускания величины отклика на уровне, отличном от уровня по умолчанию +3 dB- точки, такие как +6 дБ или 0 дБ.

Типы данных: single | double

Выходные аргументы

свернуть все

Коэффициенты числителя передаточной функции второго порядка БИХ пика фильтра, возвращенные как действительный трехэлементный вектор-строка.

Типы данных: single | double

Коэффициенты знаменателя передаточной функции второго порядка БИХ пика фильтра, возвращенные как действительный трехэлементный вектор-строка.

Типы данных: single | double

Ссылки

[1] S.J.Orfanidis. Введение в обработку сигналов. Englewood Cliffs, Нью-Джерси: Prentice Hall, 1996.
