iirnotch
БИХ фильтр второго порядка
Описание
[ возвращает коэффициенты числителя, num,den] = iirnotch(w0,bw)num, и коэффициенты знаменателя, den, цифрового узкополосного фильтра с надрезом, расположенным на w0 и пропускную способность в точке -3 дБ, установленную на bw. Чтобы спроектировать фильтр, w0 должно соответствовать условию 0.0 < w0 < 1,0, где 1,0 соответствует, в частотной области значений на каждую выборку.
Коэффициент качества (Q-коэффициент), q для фильтра, связан с шириной полосы пропускания фильтра q = w0/bw, где w0 - частота надреза.
[ возвращает цифровой фильтр с надрезом, ширина полосы пропускания которого, num,den] = iirnotch(w0,bw,ab)bw, задается на уровне - ab децибелы. Включая необязательный входной параметр ab позволяет задать полосу пропускания величины отклика на уровне, который не является точкой по умолчанию -3 дБ, например -6 дБ или 0 дБ. Если не указано, ab по умолчанию задается ширина -3 дБ (10log10 (1/2)).
Примеры
Проект БИХ фильтра с использованием iirnotch
Проектируйте и постройте график БИХ фильтра, который удаляет тональный сигнал 60 Гц (f0) из сигнала с частотой 300 Гц (fs). В данном примере установите коэффициент Q для фильтра равным 35 и используйте его, чтобы задать полосу пропускания фильтра.
wo = 60/(300/2); bw = wo/35; [b,a] = iirnotch(wo,bw);

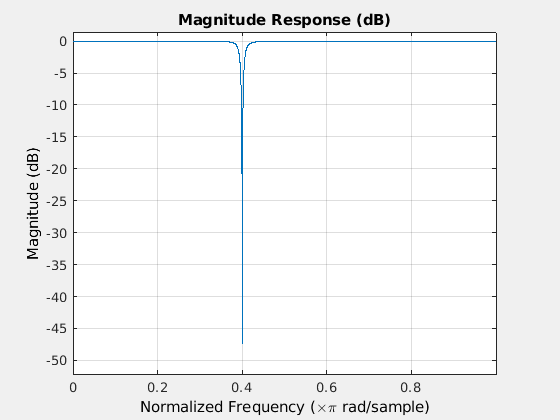

Узкополосный фильтр имеет необходимую полосу пропускания с узкой, расположенной на 60 Гц, или радианы на выборку. Сравните этот график с графиком гребенчатого фильтра, показанным для iircomb.
fvtool(b,a)
