Размотка или размотка фазы - это процесс, часто используемый для восстановления исходной фазы сигнала. Алгоритмы Unwrap добавляют соответствующие множители 2, к каждому входу фазы, чтобы восстановить исходные значения фазы, как показано на схеме. Для получения дополнительной информации об алгоритме размотки, используемом этим блоком, смотрите Unwrap Method.

Алгоритмы, которые вычисляют фазу сигнала, часто только выводят фазы между - Для образца такие алгоритмы вычисляют фазу греха (2, + 3) равной 3, так как sin (3) = sin (2, + 3), а так как фактическая фаза, 2, + 3, не находится между - Такие алгоритмы вычисляют фазы sin (-4, + 3) и sin (16, + 3), которые также будут 3.

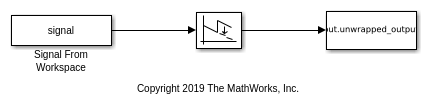

Блок Unwrap разворачивает каждый канал своего входа матрицы или вектора входа, добавляя 2, k к каждому последующему элементу канала и обновляя k на каждом переходе фазы. Переход фазы происходит, когда различие между двумя соседними значениями фазы превышает значение параметра Tolerance.

Этот код показывает, как блок разворачивает данные в данном входном канале u.

k=0; % initialize k to 0
i=1; % initialize the counter to 1
alpha=pi; % set alpha to the desired Tolerance. In this case, pi

for i = 1:(size(u)-1)
    yout(i,:)=u(i)+(2*pi*k); % add 2*pi*k to ui
    if((abs(u(i+1)-u(i)))>(abs(alpha)))  %if diff is greater than alpha, increment or decrement k

        if u(i+1)<u(i)   % if the phase jump is negative, increment k
            k=k+1;
        else             % if the phase jump is positive, decrement k
            k=k-1;
        end
    end
end
yout((i+1),:)=u(i+1)+(2*pi*k); % add 2*pi*k to the last element of the input

Когда вы конфигурируете блок для выполнения обработки на основе фрейма, путем установки параметра Input processing на Columns as channels (frame based)блок поддерживает два различных режима размотки. В обоих режимах блок добавляет 2, k к элементам каждого канала входа и обновляет k при каждой разрывности фазы. Различие между двумя режимами заключается в том, как часто блок обнуляет начальное значение фазы (k). Можно выбрать удаление данных через контуры системы координат (по умолчанию) или удаление только внутри входных кадров путем сброса начального значения фазы каждый раз при получении нового входного кадра.

Разворачивание контуров системы координат

В режиме по умолчанию блок игнорирует контуры между входными кадрами и продолжает разматывать данные в каждом канале, не сбрасывая начальное значение фазы в нуль. Чтобы задать этот режим, снимите флажок Do not unwrap phase discontinuities between successive frames. Этот рисунок иллюстрирует, как блок разворачивает данные в этом режиме.

Разворачивание внутри систем координат

Когда вы устанавливаете флажок Do not unwrap phase discontinuities between successive frames, блок обрабатывает каждую систему координат входных данных независимо. В этом режиме блок сбрасывает начальное значение фазы, чтобы нуль каждый раз, когда принимается новый входной кадр. Этот рисунок иллюстрирует, как блок разворачивает данные в этом режиме.

Когда вы конфигурируете блок для выполнения выборочной обработки, путем установки параметра Input processing на Elements as channels (sample based)блок обрабатывает каждый элемент входа как отдельный канал. Блок разворачивает данные в каждом канале входного сигнала и не сбрасывает начальную фазу, чтобы нуль каждый раз, когда принимается новый вход. Этот рисунок иллюстрирует, как блок разворачивает данные при выполнении обработки на основе выборки.
