Откройте пример модели rtwdemo_unicode.

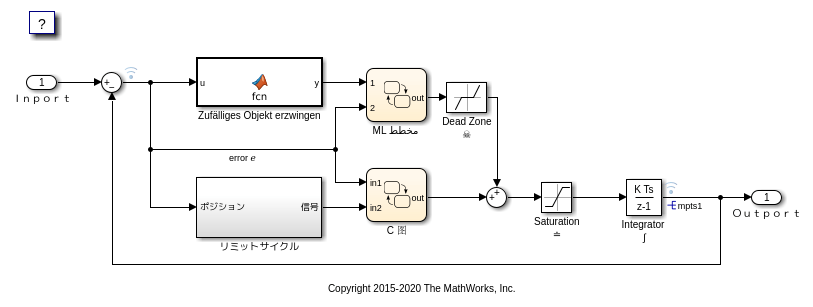

Откройте пример модели rtwdemo_unicode. Метки в модели появляются на нескольких языках (арабском, китайском, английском, немецком и японском) и различных символах Юникода.

model = 'rtwdemo_unicode';
open_system(model);
%

Откройте приложение Embedded Coder

На вкладке Apps выберите Embedded Coder.

Проверьте установки локализации

Проверьте, что установка локализации для вашего программного обеспечения MATLAB ® совместима с вашим компилятором. См. документацию по операционной системе или следующую документацию MATLAB:

Проверьте модель для использования иностранных символов

Чтобы проверить модель на символы, которые генератор кода не может представлять в текущей кодировке набора символов модели, используйте модель Simulink ® Model Advisor Check на наличие иностранных символов.

1. Откройте Model Advisor. На вкладке Моделирование (Modeling) нажмите Model Advisor. Выберите Model Advisor. Или в Командном окне введите:

modeladvisor('rtwdemo_unicode')

Updating Model Advisor cache...
Model Advisor cache updated. For new customizations, to update the cache, use the Advisor.Manager.refresh_customizations method.

2. Разверните по продукту.

3. Разверните раздел Simulink.

4. Выберите модель Check для иностранных символов

5. Нажмите Run This Check.

6. Проверьте результаты. Появляется несколько предупреждений. Проверьте, что символы в модели могут быть представлены в текущей кодировке набора символов.

7. Закройте Model Advisor.

Файлы шаблонов генерации кода

Чтобы использовать файл шаблона генерации кода с символами unicode при генерации кода, выполните эти шаги (требует Embedded Coder ®). В противном случае перейдите к следующему разделу.

1. Откройте диалоговое окно Параметры конфигурации.

2. Перейдите к панели «Генерация кода > Шаблоном». Модель сконфигурирована, чтобы использовать файл шаблона генерации кода rtwdemo_unicode.cgt. Этот файл добавляет комментарии к верхней части сгенерированного кода файлов. Генератору кода применить замену escape-последовательности для .cgt файл включите замену путем определения:

<encodingIn = "encoding-name">

3. Откройте файл /toolbox/rtw/rtwdemos/rtwdemo_unicode.cgt.

edit rtwdemo_unicode.cgt

4. Найдите строку кода, которая позволяет заменять escape-последовательность для кодирования набора символов UTF-8.

<encodingIn = "UTF-8">

5. Закройте файл /toolbox/rtw/rtwdemos/rtwdemo_unicode.cgt.

Сгенерированный шаблон индивидуальной настройки файла

Чтобы использовать шаблоны индивидуальной настройки файлов с символами unicode при генерации кода, выполните эти шаги (требуется Embedded Coder ®). В противном случае перейдите к следующему разделу.

Вы можете задать индивидуальные настройки сгенерированных файлов сгенерированного кода с помощью кода TLC. Файлы TLC поддерживают только кодировку по умолчанию. Чтобы создать международный пользовательский сгенерированный код, который является портативным, используйте 7-битный набор символов ASCII.

1. Откройте диалоговое окно Параметры конфигурации.

2. Перейдите к панели «Генерация кода > Шаблоном». Модель сконфигурирована так, чтобы использовать файл индивидуальной настройки кода example_file_process.tlc. Этот файл настраивает сгенерированный код непосредственно перед тем, как генератор кода запишет файлы кода. Например, файл добавляет исходный файл C, соответствующий include file и #define и #include операторы.

3. Откройте файл /toolbox/rtw/rtwdemos/example_file_process.tlc.

edit example_file_process.tlc

4. Перед генерацией кода раскомментируйте следующую строку кода:

%% %assign ERTCustomFileTest = TLC_TRUE%

5. Закройте файл /toolbox/rtw/rtwdemos/example_file_process.tlc.

Сгенерируйте код С и отчет

Сгенерируйте код С и отчет генерации кода.

evalc('slbuild(''rtwdemo_unicode'')');

Проверьте сгенерированный код

Для символов, которые не находятся в текущей кодировке набора символов MATLAB ®, генератор кода использует замену escape-последовательности, чтобы правильно отобразить символы в отчете о генерации кода.

1. Если отчет генерации кода для модели rtwdemo_unicode не открыт, в Командном окне введите:

coder.report.open('rtwdemo_unicode')

2. Просмотрите сгенерированный код в rtwdemo_unicode.c и rtwdemo_unicode.h. Имена элементов модели появляются в комментариях кода как имена замены на локальном языке.

3. Откройте отчет о трассируемости. Отчет поддерживает информацию о трассируемости, даже когда имя содержит символы, которые не представлены в текущей кодировке. Имена элементов модели появляются в отчете как имена замены на локальном языке.

4. Прокрутите вниз и щелкните ссылку местоположения кода для первого графика (State 'Selection' <S2>:23). Представление отчета изменяется, чтобы показать соответствующий код в rtwdemo_unicode.c.

5. В код комментарии нажмите <S2>:23 ссылка. Окно модели показывает график на новой вкладке.

6. В окне модели щелкните правой кнопкой мыши этот график. В контекстном меню выберите C/C + + код > Перейти к C/C + + код. Вид отчета изменяется, чтобы показать именованный раздел кода константы для этого графика.

7. Закройте отчет генерации кода, Model Advisor и модель. В Командном окне введите:

coder.report.close();
bdclose('all');

Сгенерируйте код С++

Сгенерируйте код С++ и отчет генерации кода.

1. Откройте модель.

model = 'rtwdemo_unicode';
open_system(model);

2. Установите модель параметра configuratoin Language в C++. Или в Командном окне введите:

set_param('rtwdemo_unicode','TargetLang','C++');

3. Установите параметр конфигурации модели Упаковка интерфейса кода в C++ class. Или в Командном окне введите:

set_param('rtwdemo_unicode','CodeInterfacePackaging','C++ class');

4. Сгенерируйте код С++ и отчет генерации кода.

evalc('rtwrebuild(''rtwdemo_unicode'')');

5. Чтобы увидеть поддержку интернационализации и локализации, проверьте сгенерированный код. См. раздел Просмотр сгенерированного кода.

6. Закройте отчет генерации кода и модель. В Командном окне введите:

coder.report.close();
bdclose('all');
