Завершает выходные выходы несоединенных блоков и использование блоков с комментариями

Можно следовать этим руководствам в качестве рекомендуемых методов моделирования, таких как проверка того, что выходы блоков прекращены, и то, как можно закомментировать блоки для генерации HDL-кода.

Каждое руководство имеет уровень серьезности, который указывает на уровень податливостей. Для получения дополнительной информации см. HDL-руководства по моделированию уровней серьезности.

Завершение выходных выходов несоединенных блоков

Идентификатор руководства

1.1.9

Серьезность

Обязательный

Описание

Если вы генерируете HDL-код для Подсистемы, которая имеет несвязанные выходные порты, HDL- Coder™ генерирует ошибку. Для выходных портов, которые не подключены к нисходящей логике, соедините их с блоком.

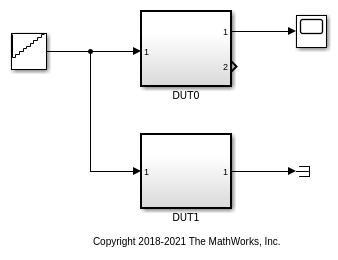

Эта модель иллюстрирует DUT0 Подсистема, которая имеет несвязанный выходной порт Out2.

open_system('hdlcoder_terminateout')

Если вы генерируете HDL-код для этой Подсистемы, HDL- Coder™ генерирует эту ошибку:

error in validation model generation: Failed to find source for outport 2 on 'DUT0' Please create a fully connected subsystem when generating the cosimulation model.

close_system('hdlcoder_terminateout')

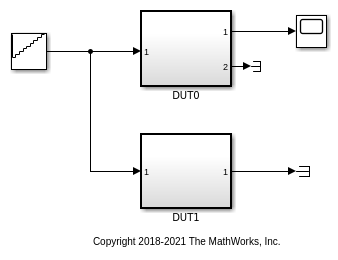

Можно использовать addterms функция для добавления блоков Terminator к несвязанным портам в вашей модели.

load_system('hdlcoder_terminateout')
addterms('hdlcoder_terminateout')
open_system('hdlcoder_terminateout')

Использование Comment Out и Comment Through of Blocks

Идентификатор руководства

1.1.10

Серьезность

Информативный

Описание

Чтобы исключить блоки в модели из симуляции, не удаляя блоки из модели физически, используйте Comment Out или Comment Through. Когда вы используете Comment Out, сигналы завершаются и заземляются. Когда вы используете Comment Through, сигналы передаются.

Когда вы генерируете HDL-код, можно использовать эту возможность, чтобы исключить определенные блоки, такие как блоки, которые не поддерживаются для генерации HDL-кода.

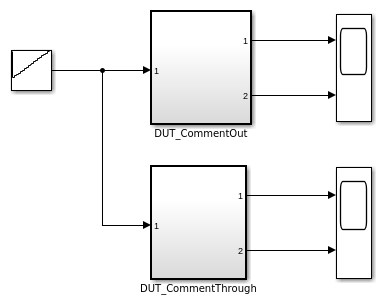

Откройте модель hdlcoder_comment_through_out.

open_system('hdlcoder_comment_through_out')

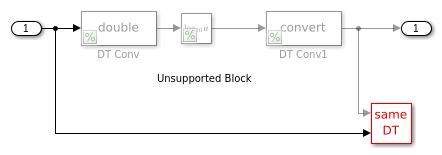

Генератор кода поддерживает блоки, которые комментируются, когда выходные сигналы не используются. Сгенерированный код присваивает постоянное значение 0 к сигналу на выходе. The Dut_CommentOut подсистема содержит блоки с комментариями.

open_system('hdlcoder_comment_through_out/DUT_CommentOut/Generated_CommentOut')

Когда вы генерируете код, этот VHDL код сгенерирован для DUT_CommentOut подсистема указывает постоянное нулевое значение, присвоенное Out1.

ARCHITECTURE rtl OF Generated IS
  -- Signals
  SIGNAL TmpGroundAtData_Type_DuplicateInport1_out1 : signed(15 DOWNTO 0);  -- sfix16_En6
BEGIN
-- Unsupported Block
TmpGroundAtData_Type_DuplicateInport1_out1 <= to_signed(16#0000#, 16);
Out1 <= std_logic_vector(TmpGroundAtData_Type_DuplicateInport1_out1);
END rtl;

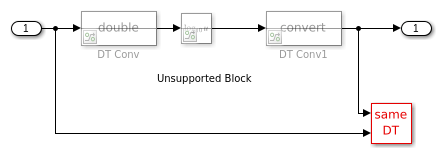

Генератор кода поддерживает блоки, через которые проходят комментарии. Сгенерированный код передает входной сигнал на выход. The Dut_CommentThrough подсистема содержит блоки с комментариями.

open_system('hdlcoder_comment_through_out/DUT_CommentThrough/Generated_CommentThrough')

Когда вы генерируете код для Dut_CommentThrough подсистема, код VHDL показывает In1 прошел через к Out1.

ARCHITECTURE rtl OF Generated_CommentThrough IS
BEGIN
-- Unsupported Block
Out1 <= In1;
END rtl;
