bwconvhull
Сгенерируйте выпуклую оболочку изображение из бинарного изображения
Описание
Примеры

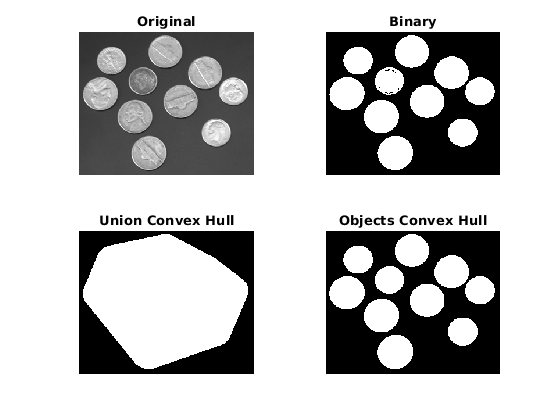

Отображение двоичной выпуклой оболочки изображения
Считайте полутоновое изображение в рабочую область. Преобразуйте его в бинарное изображение и вычислите двоичную выпуклую оболочку объединения. Наконец, вычислите выпуклую оболочку объектов и отобразите все изображения за одно окно рисунка.
subplot(2,2,1); I = imread('coins.png'); imshow(I); title('Original'); subplot(2,2,2); BW = I > 100; imshow(BW); title('Binary'); subplot(2,2,3); CH = bwconvhull(BW); imshow(CH); title('Union Convex Hull'); subplot(2,2,4); CH_objects = bwconvhull(BW,'objects'); imshow(CH_objects); title('Objects Convex Hull');
Входные параметры
BW - Входное бинарное изображение
2-D логическую матрицу
Входное бинарное изображение, заданное как 2-D логическая матрица.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
method - Метод, используемый для вычисления выпуклого корпуса
'union' (по умолчанию) | 'objects'
Метод, используемый для вычисления выпуклой оболочки, заданный как один из следующих:
| Значение | Описание |
|---|---|
'union' | Вычислите выпуклую оболочку всех объектов переднего плана, рассматривая их как один объект |
'objects' | Вычислите выпуклую оболочку каждого связанного компонента BW индивидуально. CH содержит выпуклые оболочки каждого связанного компонента. |
Типы данных: char | string
conn - Пиксельные соединения
8 (по умолчанию) | 4 | матрицу 3 на 3 0s и 1s
Связность пикселей, заданная в качестве одного из следующих значений The conn параметр действителен только, когда method является 'objects'.
Значение | Значение | |
|---|---|---|
Двумерные связи | ||
4-соединенный | Пиксели соединяются, если их ребра касаются. Два смежных пикселя являются частью одного и того же объекта, если они оба включены и соединены в горизонтальном или вертикальном направлении. |
|
8-соединенный | Пиксели соединяются, если их ребра или углы касаются. Два смежных пикселя являются частью одного и того же объекта, если они оба включены и соединены в горизонтальном, вертикальном или диагональном направлении. |
|
Связность также может быть определена более общим образом путем определения матрицы 3 на 3 0s и 1с. The 1-значенные элементы определяют местоположения окрестностей относительно центрального элемента conn. Матрица должна быть симметричной относительно ее центрального элемента.
Типы данных: double
