bweuler
Число Эйлера бинарного изображения
Синтаксис
Описание
eul = bweuler(BW,conn)BW. Число Эйлера (также известное как характеристика Эйлера) - это общее количество объектов в изображении за вычетом общего количества отверстий в этих объектах. conn задает возможность подключения. Объекты являются связанными наборами on пиксели, то есть пиксели, имеющие значение 1.
Примеры
Вычислим число Эйлера для бинарного изображения

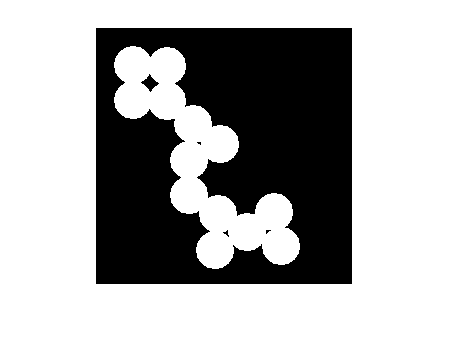

Прочтите бинарное изображение в рабочую область и отобразите его.
BW = imread('circles.png');
imshow(BW)
Вычислим число Эйлера. В этом примере все круги касаются, поэтому они создают один объект. Объект содержит четыре «отверстия», которые являются черными участками, созданными касающимися кругами. Таким образом, число Эйлера составляет 1 минус 4, или -3.
bweuler(BW)
ans = -3
Входные параметры
Выходные аргументы
Алгоритмы
bweuler вычисляет число Эйлера путем рассмотрения шаблонов выпуклости и вогнутости в локальных кварталах 2 на 2. Описание используемого алгоритма смотрите в разделе [2].
Ссылки
[1] Horn, Berthold P. K., Robot Vision, New York, McGraw-Hill, 1986, pp. 73-77.
[2] Pratt, William K., Digital Image Processing, New York, John Wiley & Sons, Inc., 1991, p. 633.
