Чтение изображения в рабочую область.

I = imread('toyobjects.png');

Преобразуйте изображение в бинарное изображение.

bw = imbinarize(I,'adaptive');

Извлеките первые два самых больших объекта из бинарного изображения.

bw = bwareafilt(bw,2);

Заполните отверстия в извлеченных областях объекта.

bw = imfill(bw,'holes');

Вычислите минимальные свойства Feret и матрицу меток извлеченных объектов.

[out,LM] = bwferet(bw,'MinFeretProperties');

Получите максимальное количество объектов в выходной матрице меток.

maxLabel = max(LM(:));

Отобразите выход, содержащий таблицу минимальных свойств Feret.

out

out=2×3 table
    MinDiameter    MinAngle    MinCoordinates
    ___________    ________    ______________

      116.23        99.462      {2x2 double}
      132.08       -159.27      {2x2 double}

Отобразите минимальные свойства Feret объекта со значением label-value 1 из матрицы выходных меток.

out.MinDiameter(1)

ans = 116.2301

out.MinAngle(1)

ans = 99.4623

out.MinCoordinates{1}

ans = 2×2

  120.5000  311.5000
  139.6081  196.8514

Отобразите минимальные свойства Feret объекта со значением label-value 2 из матрицы выходных меток.

out.MinDiameter(2)

ans = 132.0776

out.MinAngle(2)

ans = -159.2744

out.MinCoordinates{2}

ans = 2×2

  215.5000  197.5000
  339.0304  244.2412

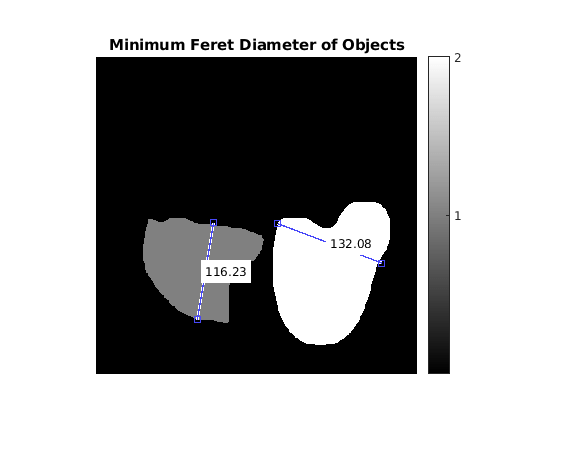

Отобразите матрицу выходных меток. Постройте график координат конечной точки и минимального диаметра Ферета объектов с различными значениями меток из матрицы меток выхода.

h = imshow(LM,[]);
axis = h.Parent;
for labelvalues = 1:maxLabel
    xmin = [out.MinCoordinates{labelvalues}(1,1) out.MinCoordinates{labelvalues}(2,1)];
    ymin = [out.MinCoordinates{labelvalues}(1,2) out.MinCoordinates{labelvalues}(2,2)];
    imdistline(axis,xmin,ymin);
end
title(axis,'Minimum Feret Diameter of Objects');
colorbar('Ticks',1:maxLabel)

Чтение изображения в рабочую область.

I = imread('toyobjects.png');

Преобразуйте изображение в бинарное изображение.

bw = imbinarize(I,'adaptive');

Заполните отверстия в областях объектов входа бинарного изображения.

bw = imfill(bw,'holes');

Используйте bwconncomp функция для генерации связанных компонентов из полученного изображения.

cc = bwconncomp(bw);

Измерьте максимальные свойства Feret связанных компонентов.

[out,LM] = bwferet(cc,'MaxFeretProperties');

Получите максимальное количество объектов в выходной матрице меток.

maxLabel = max(LM(:));

Смотрите таблицу, чтобы проверить измеренные максимальные свойства Feret.

out

out=4×3 table
    MaxDiameter    MaxAngle    MaxCoordinates
    ___________    ________    ______________

       162.6       -175.06      {2x2 double}
      156.21       -127.46      {2x2 double}
      187.96        121.07      {2x2 double}
      63.781       -131.19      {2x2 double}

Отображение максимальных диаметров Feret объектов с различными значениями меток из выхода матрицы меток.

out.MaxDiameter(1:maxLabel)

ans = 4×1

  162.6038
  156.2082
  187.9628
   63.7809

Отображение углов наклона максимальных диаметров Ферета, характерных для объектов с различными значениями меток из матрицы выхода метки.

out.MaxAngle(1:maxLabel)

ans = 4×1

 -175.0608
 -127.4568
  121.0683
 -131.1859

Отображение координат конечной точки максимальных диаметров Ферета, характерных для объектов с различными значениями меток из матрицы выхода метки.

out.MaxCoordinates{1:maxLabel}

ans = 2×2

  186.5000  113.5000
   24.5000   99.5000

ans = 2×2

  156.5000  315.5000
   61.5000  191.5000

ans = 2×2

  337.5000  174.5000
  240.5000  335.5000

ans = 2×2

  288.5000  129.5000
  246.5000   81.5000

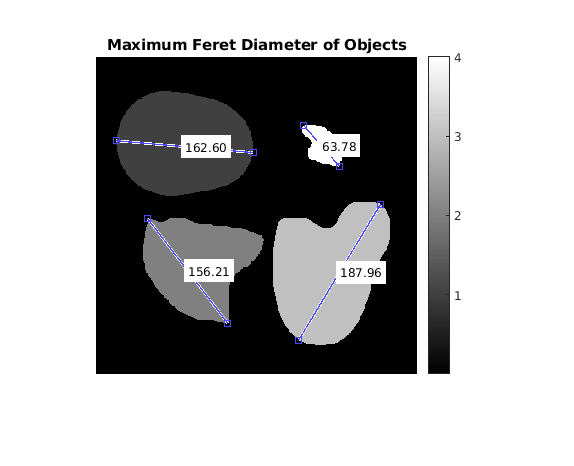

Отобразите матрицу выходных меток. Постройте график координат конечной точки и максимального диаметра Ферета объектов с различными значениями меток из выхода матрицы меток.

h = imshow(LM,[]);
axis = h.Parent;
for labelvalues = 1:maxLabel
    xmax = [out.MaxCoordinates{labelvalues}(1,1) out.MaxCoordinates{labelvalues}(2,1)];
    ymax = [out.MaxCoordinates{labelvalues}(1,2) out.MaxCoordinates{labelvalues}(2,2)];
    imdistline(axis,xmax,ymax);
end
title(axis,'Maximum Feret Diameter of Objects');
colorbar('Ticks',1:maxLabel)
