Эллиптические необходимые области
Ellipse является эллиптической видимой областью (ROI) объекта.
Чтобы нарисовать информация только для чтения, установите курсор на осях и щелкните и перетащите мышью, чтобы создать форму. Чтобы завершить информация только для чтения, отпустите кнопку мыши. Для получения дополнительной информации об использовании этой информации только для чтения, включая горячие клавиши, см. «Советы».
Чтобы нарисовать круговой информация только для чтения, используйте Circle объект.
Как создать Ellipse объект, используйте images.roi.Ellipse функция создания. После создания объекта вызовите draw функция объекта для начала рисования. Для удобства можно также использовать drawellipse функция для создания Ellipse Информация только для чтения. drawellipse функция создает объект информация только для чтения и вызывает draw функция объекта для вас.
roi = images.roi.Ellipse images.roi.Ellipse класс со свойствами по умолчанию.
roi = images.roi.Ellipse(ax)ax.
roi = images.roi.Ellipse(___,Name,Value)images.roi.Ellipse('Color','y') устанавливает цвет Ellipse объект желтый. Можно задать несколько пары "имя-значение". Заключайте каждое имя свойства в одинарные кавычки.
addlistener | Создайте прослушиватель событий, привязанный к источнику событий |
beginDrawingFromPoint | Начните рисование информация только для чтения из заданной точки |
bringToFront | Приведите информацию только для чтения к Оси порядка размещения |
createMask | Создайте двухкомпонентное изображение маски из информация только для чтения |
draw | Начните рисование информация только для чтения в интерактивном режиме |
inROI | Запросите, расположены ли точки в информация только для чтения |
wait | Блокируйте командную строку MATLAB до завершения операции ROI |

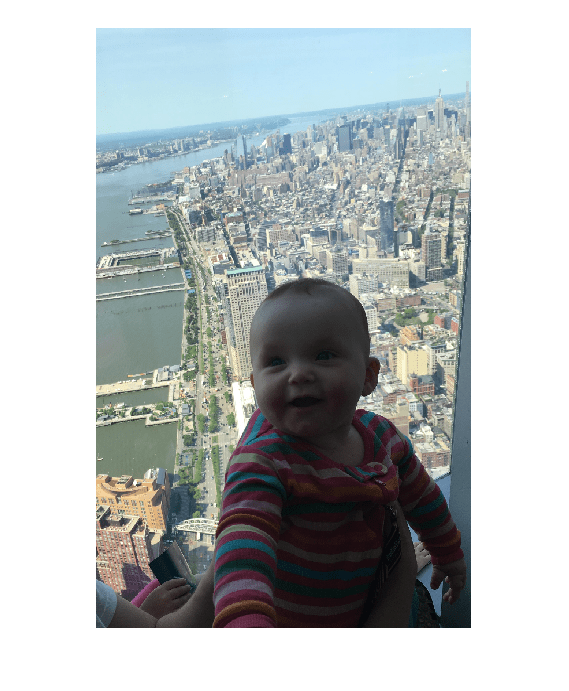

Прочтите изображение в рабочую область и отобразите его.
I = imread('baby.jpg');
figure
imshow(I)
Создайте эллиптический информация только для чтения на изображении, используя Center свойство для задания местоположения и SemiAxes свойство для задания его формы. Для программно созданных ROI, если необходимо нарисовать информацию только для чтения в определенных осях, необходимо задать эту ось как входной параметр. В противном случае создается, но не отображается образец класса images.roi.Ellipse. В этом примере задайте текущие системы координат (gca), чтобы нарисовать информация только для чтения на изображении в этих осях.
h = images.roi.Ellipse(gca,'Center',[1000 1000],'Semiaxes',[350 150]);
Чтение изображения в рабочую область.
I = imread('cameraman.tif');Отобразите изображение.
imshow(I);
Нарисуйте эллиптический информация только для чтения на изображении. Поскольку этот пример задает размер и местоположение информация только для чтения, вы не должны вызывать draw метод включения интерактивного рисования.
roi = images.roi.Ellipse(gca,'Center',[100 100],'Semiaxes',[50 80]);
Настройка прослушивателей для движущихся событий информация только для чтения. Когда вы перемещаете его, информация только для чтения отправляет уведомления об этих событиях и выполняет указанную вами функцию обратного вызова.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
The allevents функция обратного вызова отображений в командной строке текущий центр и текущие полуоси информации только для чтения Ellipse.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving Current Center: ' mat2str(evt.CurrentCenter)]); disp(['ROI moving Current SemiAxes: ' mat2str(evt.CurrentSemiAxes)]); case{'ROIMoved'} disp(['ROI moved Current Center: ' mat2str(evt.CurrentCenter)]); disp(['ROI moved Current SemiAxes: ' mat2str(evt.CurrentSemiAxes)]); end end
Эта информация только для чтения поддерживает следующую интерактивность, включая горячие клавиши.
| Поведение | Горячая клавиша |
|---|---|
| Отмена рисования информация только для чтения. | Нажмите Esc. Функция возвращает допустимый объект информация только для чтения с пустым Position поле. |
| Настройка ширины эллипса в процессе рисования. | Когда вы рисуете эллипс, используйте колесо прокрутки, чтобы внести небольшие изменения в ширину эллипса. |
| Вращайте информация только для чтения. | Поместите указатель мыши рядом с вершиной. Указатель изменяется на указатель поворота. Щелкните и поверните информация только для чтения по центру. Чтобы сделать поворот привязкой под углом 15 степеней, нажмите Shift при повороте. |
| Сохраните соотношение сторон во время рисования. | Удерживайте клавишу Shift во время рисования. Создает округлый информация только для чтения. Чтобы заблокировать соотношение сторон, поместите указатель на информация только для чтения, щелкните правой кнопкой мыши и выберите Fix Aspect Ratio из контекстного меню |
| Измените размер (измените форму) информация только для чтения. | Наведите указатель мыши на вершину, а затем щелкните и перетащите мышью. Чтобы осветить соотношение сторон при изменении размера, удерживайте клавишу Shift. |
| Переместите информация только для чтения. | Наведите указатель мыши на информация только для чтения. Указатель изменяется на форму fleur. Щелкните и перетащите мышью, чтобы переместить информация только для чтения. |
| Удалите информация только для чтения. | Поместите указатель в любое место информация только для чтения и щелкните правой кнопкой мыши. Выберите в контекстном меню команду Удалить эллипс (Delete Ellipse). Можно также delete Информация только для чтения программно с использованием функции удаления объекта. |
Для получения информации об использовании информация только для чтения в приложении, созданном с помощью App Designer, смотрите Использование ROI в приложениях, созданных с помощью App Designer.
