Чтение гиперспектральных данных в рабочую область.

hcube = hypercube('jasperRidge2_R198.hdr');

Оцените количество спектрально отличных конечных элементов в кубе данных при помощи countEndmembersHFC функция.

numEndmembers = countEndmembersHFC(hcube,'PFA',10^-7);

Извлеките спектральные сигнатуры конечного элемента из куба данных с помощью алгоритма NFINDR.

endmembers = nfindr(hcube,numEndmembers);

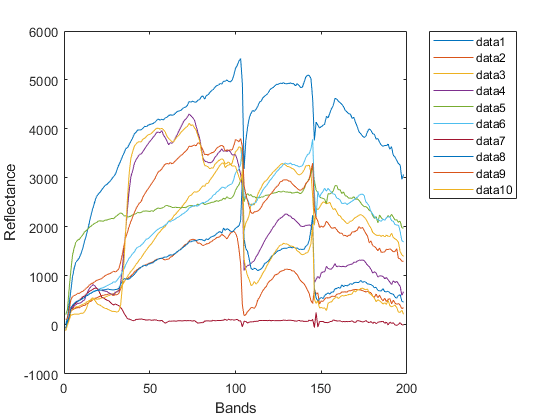

Постройте график спектральных сигнатур извлеченных конечных элементов.

figure
plot(endmembers)
xlabel('Bands')
ylabel('Reflectance')
legend('Location','Bestoutside')

Вычислите расстояние SID-SAM между каждым конечным элементом и спектром каждого пикселя в кубе данных.

score = zeros(size(hcube.DataCube,1),size(hcube.DataCube,2),numEndmembers);
for i = 1:numEndmembers
    score(:,:,i) = sidsam(hcube,endmembers(:,i));
end

Вычислите минимальное значение баллов из счетов расстояния, полученных для каждого пиксельного спектра, относительно всех конечных элементов. Индекс каждого минимального счета идентифицирует спектр конечного элемента, с которым пиксельный спектр показывает максимальное сходство. Значение индекса n в пространственном местоположении (x, y) в матрице счета указывает, что спектральная сигнатура пикселя в пространственном местоположении (x, y) в кубе данных лучше всего соответствует спектральной сигнатуре n-го конца.

[~,matchingIdx] = min(score,[],3);

Оцените изображение RGB входных данных с помощью colorize функция.

rgbImg = colorize(hcube,'Method','rgb','ContrastStretching',true);

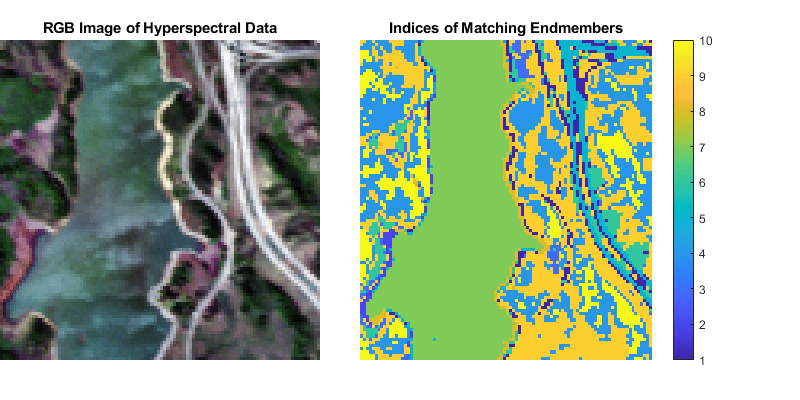

Отображение изображения RGB и матрицы совпадающих значений индекса.

figure('Position',[0 0 800 400])
subplot('Position',[0 0.1 0.4 0.8])
imagesc(rgbImg)
axis off
title('RGB Image of Hyperspectral Data')
subplot('Position',[0.45 0.1 0.45 0.8])
imagesc(matchingIdx)
axis off
title('Indices of Matching Endmembers')
colorbar

Чтение гиперспектральных данных в рабочую область.

hcube = hypercube('jasperRidge2_R198.hdr');

Найдите первые 10 конечных элементов гиперспектральных данных.

numEndmembers = 10;
endmembers = nfindr(hcube,numEndmembers);

Рассмотрим первый конечный элемент как ссылка спектр, а остальные конечные элементы как тестовый спектр.

refSpectrum = endmembers(:,1);
testSpectra = endmembers(:,2:end);

Постройте график спектра ссылки и других спектров конечных элементов.

figure
plot(refSpectrum,'LineWidth',2);
hold on
plot(testSpectra);
hold off
label = cell(1,numEndmembers-1);
label{1} = 'Reference';
for itr = 1:numEndmembers-1
    label{itr+1} = ['Endmember-' num2str(itr)];
end
xlabel('Bands')
ylabel('Reflectances')
legend(label,'Location','Bestoutside');

Вычислите счет SID-SAM между ссылкой и тестовым спектрами.

score = zeros(1,numEndmembers-1);
for itr = 1:numEndmembers-1
    testSpectrum = testSpectra(:,itr);
    score(itr) = sidsam(testSpectrum,refSpectrum);
end

Найдите тестовый спектр, который показывает максимальное сходство (минимальное расстояние) с ссылкой спектром. Затем найдите тестовый спектр, который показывает минимальное сходство (максимальное расстояние) с ссылкой спектром.

[minval,minidx] = min(score);
maxMatch = testSpectra(:,minidx);
[maxval,maxidx] = max(score);
minMatch = testSpectra(:,maxidx);

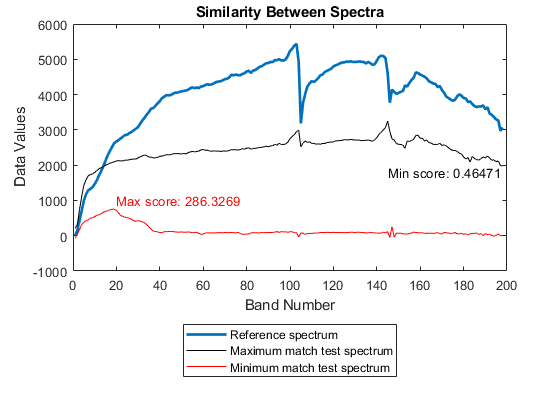

Постройте график ссылки спектра, максимального подобия и минимального подобия тестовых спектров. Тестовый спектр с минимальным значением баллов указывает на наивысшее сходство с конечным элементом ссылки. С другой стороны, тестовый спектр с максимальным значением баллов имеет самую высокую спектральную изменчивость и характеризует спектральное поведение двух различных материалов.

figure
plot(refSpectrum,'LineWidth',2)
hold on
plot(maxMatch,'k')
plot(minMatch,'r')
xlabel('Band Number')
ylabel('Data Values')
legend('Reference spectrum','Maximum match test spectrum','Minimum match test spectrum',...
       'Location','Southoutside')
title('Similarity Between Spectra')
text(20,1000,['Max score: ' num2str(maxval)],'Color','r')
text(145,1800,['Min score: ' num2str(minval)],'Color','k')
