Графическое изображение данных

Введение

После импорта данных в MATLAB® рабочая область, это хорошая идея построить график данных, чтобы вы могли исследовать его функции. Исследовательский график ваших данных позволяет вам идентифицировать разрывы и потенциальные выбросы, а также необходимые области.

В графическом окне MATLAB отображаются графики. Полное описание окна рисунка см. в разделе Типы графиков MATLAB. В нем также рассматриваются различные интерактивные инструменты, доступные для редактирования и настройки графики MATLAB.

Загрузка и построение графика данных из текстового файла

Этот пример использует выборочные данные в count.dat, текстовый файл с разделителем пробел. Файл состоит из трех наборов почасового трафика, записанных на трех разных городских перекрестках в течение 24-часового периода. Каждый столбец данных в файле представляет данные для одного пересечения.

Загрузка данных count.dat

Импортируйте данные в рабочую область с помощью load функция.

load count.dat

Загрузка этих данных создает матрицу 24 на 3 под названием count в рабочем пространстве MATLAB.

Получите размер матрицы данных.

[n,p] = size(count)
n = 24
p = 3

n представляет количество строк и p представляет количество столбцов.

Постройте график данных count.dat

Создайте временной вектор, t, содержащие целые числа от 1 на n.

t = 1:n;

Постройте график данных как функцию времени и аннотируйте график.

plot(t,count),
legend('Location 1','Location 2','Location 3','Location','NorthWest')
xlabel('Time'), ylabel('Vehicle Count')
title('Traffic Counts at Three Intersections')

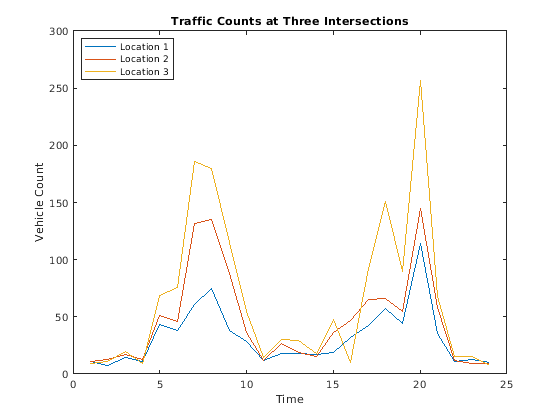

Figure contains an axes. The axes with title Traffic Counts at Three Intersections contains 3 objects of type line. These objects represent Location 1, Location 2, Location 3.
