xlabel

Описание

пример

xlabel(txt) помечает ось X текущей системы координат или автономную визуализацию. Переиздание xlabel команда заменяет старую метку новой меткой.

пример

xlabel(target,txt) добавляет метку к указанному целевому объекту.

пример

xlabel(___,Name,Value) изменяет внешний вид метки с помощью одного или нескольких аргументов пары "имя-значение". Для примера, 'FontSize',12 устанавливает размер шрифта равным 12 точкам. Задайте аргументы пары "имя-значение" после всех других входных параметров. Изменение внешнего вида меток не поддерживается для всех типов графиков.

пример

t = xlabel(___) возвращает текстовый объект, используемый в качестве метки оси X. Использование t для внесения будущих изменений в метку после ее создания.

Примеры

свернуть все

Отобразите Population под осью X.

plot((1:10).^2)
xlabel('Population')

Figure contains an axes. The axes contains an object of type line.

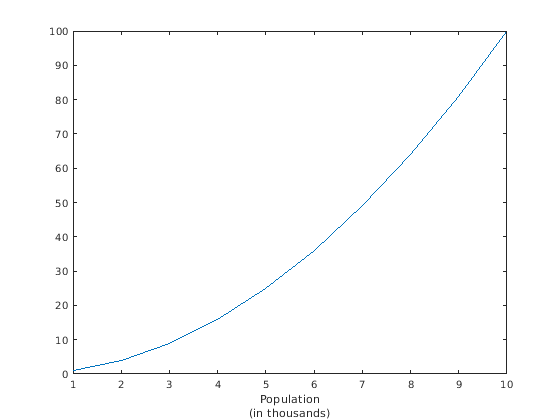

Создайте многострочную метку с помощью массива ячеек из векторов символов.

plot((1:10).^2)
xlabel({'Population','(in thousands)'})

Figure contains an axes. The axes contains an object of type line.

Включить греческие буквы и другие специальные символы в метку с помощью разметки TeX.

x = linspace(-2*pi,2*pi);
y = sin(x);
plot(x,y)
xlabel('-2\pi \leq x \leq 2\pi')

Figure contains an axes. The axes contains an object of type line.

Добавить метку с текстом и значением переменных. Используйте num2str функция для включения значения переменных в метку.

plot((1:10).^2)
year = 2014;
xlabel(['Population for Year ',num2str(year)])

Figure contains an axes. The axes contains an object of type line.

Используйте '^' и '_' символы для включения верхних и нижних индексов в подписи по осям. Используйте фигурные скобки {} для изменения нескольких символов.

t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

Figure contains an axes. The axes contains an object of type line.

Использование Name,Value пара аргументов для установки размера шрифта, толщины шрифта и свойств цвета текста метки оси X.

plot((1:10).^2)
xlabel('Population','FontSize',12,'FontWeight','bold','Color','r')

Figure contains an axes. The axes contains an object of type line.

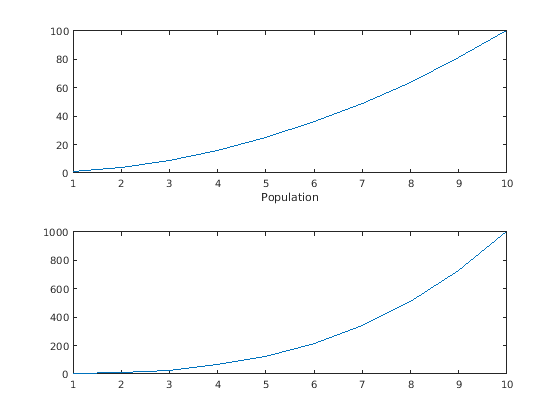

Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 2 на 1. Вызовите nexttile функция для создания объектов осей ax1 и ax2. Постройте график данных для каждой оси и создайте метку оси X для верхнего графика.

tiledlayout(2,1)
ax1 = nexttile;
plot((1:10).^2)
xlabel(ax1,'Population')

ax2 = nexttile;
plot((1:10).^3)

Figure contains 2 axes. Axes 1 contains an object of type line. Axes 2 contains an object of type line.

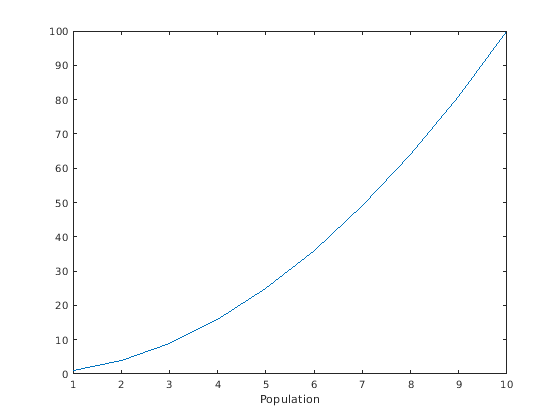

Пометьте ось X и верните текстовый объект, используемый в качестве метки.

plot((1:10).^2)
t = xlabel('Population');

Figure contains an axes. The axes contains an object of type line.

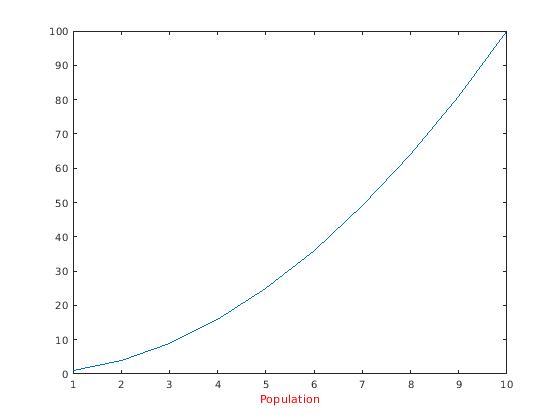

Использование t для установки текстовых свойств метки после ее создания. Для примера установите красный цвет метки. Используйте запись через точку для того, чтобы задать свойства.

t.Color = 'red';

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Подпись по осям, заданная как строковый скаляр, вектор символов, строковые массивы, символьный массив, массив ячеек, категориальный массив или числовое значение.

Пример: 'my label'

Пример: {'first line','second line'}

Пример: 123

Чтобы включить числовые переменные с текстом в метку, используйте num2str функция. Для примера:

x = 42;
txt = ['The value is ',num2str(x)];

Для включения специальных символов, таких как суперскрипты, нижние индексы, греческие буквы или математические символы, используется разметка TeX. Список поддерживаемых разметок см. в Interpreter свойство.

Чтобы создать многострочные метки:

  • Используйте строковые массивы, где каждый элемент содержит линию текста, например ["first line","second line"].

  • Используйте массив ячеек, где каждая камера содержит линию текста, например {'first line','second line'}.

  • Используйте символьный массив, где каждая строка содержит одинаковое количество символов, таких как ['abc'; 'ab '].

  • Использовать sprintf чтобы создать текст с новым символом линии, таким как sprintf('first line \n second line').

Числовые метки преобразуются в текст с помощью sprintf('%g',value). Для примера, 12345678 отображается следующим 1.23457e+07.

Примечание

  • Если вы задаете метку как категориальный массив, MATLAB® использует значения в массиве, а не категории.

  • Слова default, factory, и remove являются зарезервированными словами, которые не будут отображаться в метке в виде обычных символов. Чтобы отобразить любое из этих слов по отдельности, предшествуйте им с обратной косой чертой, такой как '\default' или '\remove'.

Цель для метки, заданная как одно из следующего:

  • Система координат Axes объект.

  • A TiledChartLayout объект.

  • Автономная визуализация, которая имеет XLabel свойство. Для примера можно задать a heatmap график как цель.

  • Массив графических объектов из предыдущего списка. Объекты должны принадлежать одному и тому же классу. Чтобы определить класс, используйте class функция.

Если вы не задаете цель, то xlabel функция добавляет метку к графическому объекту, возвращаемому gca команда.

Примечание

Автономные визуализации не поддерживают изменение внешнего вида метки, например цвета, или возврат текстового объекта в качестве выходного аргумента.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'Color','red','FontSize',12 задает красный, 12-точечный шрифт.

Перечисленные здесь текстовые свойства являются только подмножеством. Полный список см. в разделе Свойства текста.

Размер шрифта, заданный как скалярное значение, больше 0 в точке модулей. Одна точка равна 1/72 дюйма. Для изменения модулей шрифта используйте FontUnits свойство.

Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляется таким образом, чтобы он равнялся размеру шрифта осей, умноженному на масштабный коэффициент метки. The FontSize свойство осей содержит размер шрифта осей. The LabelFontSizeMultiplier свойство осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей равен 10 точкам, а масштабный коэффициент равен 1,1, поэтому размер шрифта метки оси X равен 11 точкам.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Толщина символов, заданная как 'normal' или 'bold'.

MATLAB использует FontWeight свойство для выбора шрифта из доступных в вашей системе. Не все шрифты имеют жирный вес. Поэтому установка полужирного шрифта веса все еще может привести к нормальной толщине шрифта.

Название шрифта, заданное как поддерживаемое название шрифта шрифта или 'FixedWidth'. Для правильного отображения и печати текста необходимо выбрать шрифт, поддерживаемый системой. Шрифт по умолчанию зависит от операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который хорошо выглядит в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины опирается на корень FixedWidthFontName свойство. Установка корневого FixedWidthFontName свойство приводит к немедленному обновлению отображения, чтобы использовать новый шрифт.

Цвет текста, заданный как триплет RGB, шестнадцатеричный код цвета, название цвета или краткое имя.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].

  • Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.

Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое имяТриплет RGBШестнадцатеричный цветовой кодВнешность
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешность
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Текстовый интерпретатор, заданный в качестве одного из следующих значений:

  • 'tex' - Интерпретируйте символы с помощью подмножества разметки TeX.

  • 'latex' - Интерпретируйте символы с помощью разметки LaTeX.

  • 'none' - Отображать буквальные символы.

Синтаксис TeX

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте разметку TeX, чтобы добавить суперскрипты и индексы, изменить тип и цвет шрифта и включить в текст специальные символы.

Модификаторы остаются в эффекте до конца текста. Верхние и нижние индексы являются исключением, поскольку они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете интерпретатор на 'tex', поддерживаемые модификаторы следующие.

МодификаторОписаниеПример
^{ }Верхний индекс'text^{superscript}'
_{ }Индекс'text_{subscript}'
\bfПолужирный шрифт'\bf text'
\itИталический шрифт'\it text'
\slКосой шрифт (обычно тот же, что и курсивный шрифт)'\sl text'
\rmОбычный шрифт'\rm text'
\ fontname {specifier}Название шрифта - Заменить specifier с именем семейства шрифтов. Это можно использовать в сочетании с другими модификаторами.'\fontname{Courier} text'
\ fontsize {specifier}Размер шрифта - Заменить specifier с числовым скаляром значением в модули точек.'\fontsize{15} text'
\ цвет {specifier}Цвет шрифта - Заменить specifier с одним из следующих цветов: red, green, yellow, magenta, blue, black, white, gray, darkGreen, orange, или lightBlue.'\color{magenta} text'
\color[rgb]{specifier}Цвет пользовательского шрифта - Заменить specifier с трехэлементным триплетом RGB.'\color[rgb]{0,0.5,0.5} text'

В этой таблице перечислены поддерживаемые специальные символы для 'tex' интерпретатор.

Последовательность символовСимволПоследовательность символовСимволПоследовательность символовСимвол

\alpha

α

\upsilon

υ

\sim

~

\angle

\phi

\leq

\ast

*

\chi

χ

\infty

\beta

β

\psi

ψ

\clubsuit

\gamma

γ

\omega

ω

\diamondsuit

\delta

δ

\Gamma

Γ

\heartsuit

\epsilon

ϵ

\Delta

Δ

\spadesuit

\zeta

ζ

\Theta

Θ

\leftrightarrow

\eta

η

\Lambda

Λ

\leftarrow

\theta

θ

\Xi

Ξ

\Leftarrow

\vartheta

ϑ

\Pi

Π

\uparrow

\iota

ι

\Sigma

Σ

\rightarrow

\kappa

κ

\Upsilon

ϒ

\Rightarrow

\lambda

λ

\Phi

Φ

\downarrow

\mu

µ

\Psi

Ψ

\circ

º

\nu

ν

\Omega

Ω

\pm

±

\xi

ξ

\forall

\geq

\pi

π

\exists

\propto

\rho

ρ

\ni

\partial

\sigma

σ

\cong

\bullet

\varsigma

ς

\approx

\div

÷

\tau

τ

\Re

\neq

\equiv

\oplus

\aleph

\Im

\cup

\wp

\otimes

\subseteq

\oslash

\cap

\in

\supseteq

\supset

\lceil

\subset

\int

\cdot

·

\o

ο

\rfloor

\neg

¬

\nabla

\lfloor

\times

x

\ldots

...

\perp

\surd

\prime

´

\wedge

\varpi

ϖ

\0

\rceil

\rangle

\mid

|

\vee

\langle

\copyright

©

Разметка LaTeX

Чтобы использовать разметку LaTeX, установите значение интерпретатора 'latex'. Для встроенного режима окружите разметку одинарными долларовыми знаками ($). Для режима отображения окружите разметку знаками в два доллара ($$).

Режим LaTeXПримерРезультат
Действующий

'$\int_1^{20} x^2 dx$'

Equation with LaTeX inline mode.

Отображение

'$$\int_1^{20} x^2 dx$$'

Equation with LaTeX display mode.

Отображаемый текст использует стиль шрифта LaTeX по умолчанию. The FontName, FontWeight, и FontAngle свойства не имеют эффекта. Для изменения стиля шрифта используйте разметку LaTeX.

Максимальный размер текста, который можно использовать с интерпретатором LaTeX, составляет 1200 символов. Для многострочного текста это уменьшается примерно на 10 символов на линию.

Для примеров, которые используют TeX и LaTeX, смотрите греческие буквы и специальные символы в тексте графика. Для получения дополнительной информации о системе LaTeX, смотрите веб-сайт проекта LaTeX в https://www.latex-project.org/.

Выходные аргументы

свернуть все

Текстовый объект, используемый в качестве метки оси X. Использование t для доступа и изменения свойств метки после ее создания.

Представлено до R2006a
