ylabel
Пометьте ось Y
Описание
ylabel( помечает ось Y текущих систем координат или автономную визуализацию. Переиздание txt)ylabel команда приводит к замене старой метки новой метки.
ylabel(___, изменяет внешний вид метки с помощью одного или нескольких аргументов пары "имя-значение". Для примера, Name,Value)'FontSize',12 устанавливает размер шрифта равным 12 точкам. Задайте аргументы пары "имя-значение" после всех других входных параметров. Изменение внешнего вида меток не поддерживается для всех типов графиков.
t = ylabel(___)t для внесения будущих изменений в метку после ее создания.
Примеры
Пометьте ось Y
plot((1:10).^2)
ylabel('Population')

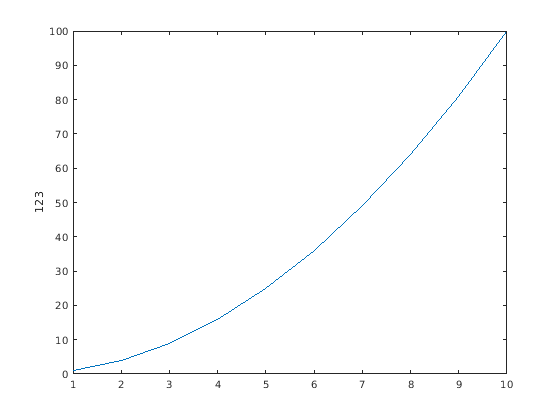

Пометьте ось Y числовым входом
figure plot((1:10).^2) ylabel(123)
MATLAB ® отображает 123 рядом с осью Y.
Создайте многострочную метку
Создайте многострочную метку с помощью многострочного массива ячеек.
figure
plot((1:10).^2)
ylabel({2010;'Population';'in Years'})

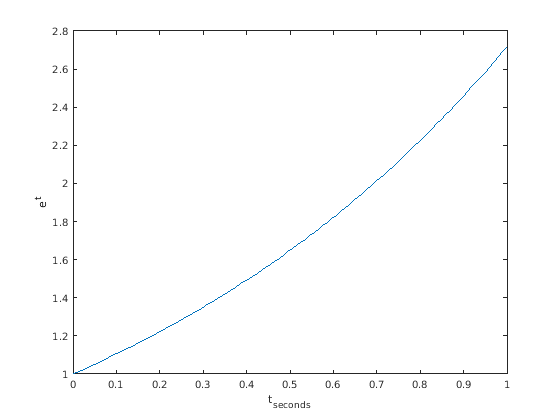

Включите верхний и нижний индексы в подписи по осям
Используйте '^' и '_' символы для включения верхних и нижних индексов в подписи по осям. Используйте фигурные скобки {} для изменения нескольких символов.
t = linspace(0,1); y = exp(t); plot(t,y) xlabel('t_{seconds}') ylabel('e^t')

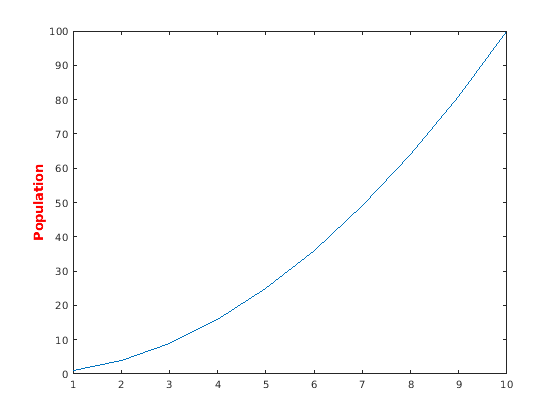

Создайте метку ось Y и установите свойства шрифта
Использование Name,Value пар, чтобы задать размер шрифта, толщину шрифта и свойства цвета текста метки оси Y.
figure plot((1:10).^2) ylabel('Population','FontSize',12,... 'FontWeight','bold','Color','r')
'FontSize',12 отображение текста метки в 12-точечном шрифте. 'FontWeight','bold' делает текст полужирным. 'Color','r' устанавливает красный цвет текста.

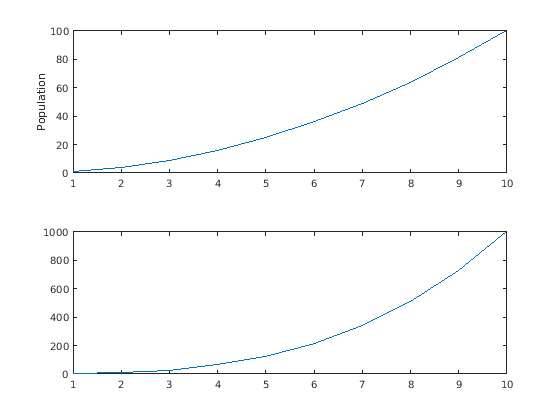

Пометьте ось Y определенных осей
Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 2 на 1. Вызовите nexttile функция для создания объектов осей ax1 и ax2. Постройте график данных для каждой оси и создайте метку оси Y для верхнего графика.
tiledlayout(2,1)
ax1 = nexttile;
plot((1:10).^2)
ylabel(ax1,'Population')
ax2 = nexttile;
plot((1:10).^3)
Метка ось Y и возврат Указателя на объект
Пометьте ось Y и верните указатель на текстовый объект, используемый в качестве метки.
plot((1:10).^2)
t = ylabel('Population');
Установите красный цвет метки. Используйте запись через точку для того, чтобы задать свойства.
t.Color = 'red';
Входные параметры
target - Цель для метки
Axes | объекта TiledChartLayout | объекта автономная визуализация | массив объектов
Цель для метки, заданная как одно из следующего:
Система координат
Axesобъект.A
TiledChartLayoutобъект.Автономная визуализация, которая имеет
YLabelсвойство. Для примера можно задать aheatmapграфик как цель.Массив графических объектов из предыдущего списка. Объекты должны принадлежать одному и тому же классу. Чтобы определить класс, используйте
classфункция.
Если вы не задаете цель, то ylabel функция добавляет метку к графическому объекту, возвращаемому gca команда.
Примечание
Автономные визуализации не поддерживают изменение внешнего вида метки, например цвета, или возврат текстового объекта в качестве выходного аргумента.
Аргументы в виде пар имя-значение
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
'Color','red','FontSize',12 задает красный, 12-точечный шрифт.В дополнение к следующему можно задать другие свойства текстовых объектов с помощью Name,Value аргументы в виде пар. См. раздел Text Свойств.
'FontSize' - Размер шрифта
11 (по умолчанию) | скалярное значение, больше 0
Размер шрифта, заданный как скалярное значение, больше 0 в точке модулей. Одна точка равна 1/72 дюйма. Для изменения модулей шрифта используйте FontUnits свойство.
Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляется таким образом, чтобы он равнялся размеру шрифта осей, умноженному на масштабный коэффициент метки. The FontSize свойство осей содержит размер шрифта осей. The LabelFontSizeMultiplier свойство осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей равен 10 точкам, а масштабный коэффициент равен 1,1, поэтому размер шрифта метки ось Y равен 11 точкам.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
'Color' - Цвет текста
[0.15 0.15 0.15] (по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...
Цвет текста, заданный как триплет RGB, шестнадцатеричный код цвета, название цвета или краткое имя.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; для примера,[0.4 0.6 0.7].Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (
#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от0наF. Значения не зависят от регистра. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
Текстовый интерпретатор, заданный в качестве одного из следующих значений:
'tex'- Интерпретируйте символы с помощью подмножества разметки TeX.'latex'- Интерпретируйте символы с помощью разметки LaTeX.'none'- Отображать буквальные символы.
Синтаксис TeX
По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте разметку TeX, чтобы добавить суперскрипты и индексы, изменить тип и цвет шрифта и включить в текст специальные символы.
Модификаторы остаются в эффекте до конца текста. Верхние и нижние индексы являются исключением, поскольку они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете интерпретатор на 'tex', поддерживаемые модификаторы следующие.
| Модификатор | Описание | Пример |
|---|---|---|
^{ } | Верхний индекс | 'text^{superscript}' |
_{ } | Индекс | 'text_{subscript}' |
\bf | Полужирный шрифт | '\bf text' |
\it | Италический шрифт | '\it text' |
\sl | Косой шрифт (обычно тот же, что и курсивный шрифт) | '\sl text' |
\rm | Обычный шрифт | '\rm text' |
\ fontname | Название шрифта - Заменить | '\fontname{Courier} text' |
\ fontsize | Размер шрифта - Заменить | '\fontsize{15} text' |
\ цвет | Цвет шрифта - Заменить red, green, yellow, magenta, blue, black, white, gray, darkGreen, orange, или lightBlue. | '\color{magenta} text' |
\color[rgb]{specifier} | Цвет пользовательского шрифта - Заменить | '\color[rgb]{0,0.5,0.5} text' |
В этой таблице перечислены поддерживаемые специальные символы для 'tex' интерпретатор.
| Последовательность символов | Символ | Последовательность символов | Символ | Последовательность символов | Символ |
|---|---|---|---|---|---|
| α |
| υ |
| ~ |
| ∠ |
|
|
| ≤ |
|
|
| χ |
| ∞ |
| β |
| ψ |
| ♣ |
| γ |
| ω |
| ♦ |
| δ |
| Γ |
| ♥ |
| ϵ |
| Δ |
| ♠ |
| ζ |
| Θ |
| ↔ |
| η |
| Λ |
| ← |
| θ |
| Ξ |
| ⇐ |
| ϑ |
| Π |
| ↑ |
| ι |
| Σ |
| → |
| κ |
| ϒ |
| ⇒ |
| λ |
| Φ |
| ↓ |
| µ |
| Ψ |
| º |
| ν |
| Ω |
| ± |
| ξ |
| ∀ |
| ≥ |
| π |
| ∃ |
| ∝ |
| ρ |
| ∍ |
| ∂ |
| σ |
| ≅ |
| • |
| ς |
| ≈ |
| ÷ |
| τ |
| ℜ |
| ≠ |
| ≡ |
| ⊕ |
| ℵ |
| ℑ |
| ∪ |
| ℘ |
| ⊗ |
| ⊆ |
| ∅ |
| ∩ |
| ∈ |
| ⊇ |
| ⊃ |
| ⌈ |
| ⊂ |
| ∫ |
| · |
| ο |
| ⌋ |
| ¬ |
| ∇ |
| ⌊ |
| x |
| ... |
| ⊥ |
| √ |
| ´ |
| ∧ |
| ϖ |
| ∅ |
| ⌉ |
| 〉 |
| | |
| ∨ |
| 〈 |
| © |
Разметка LaTeX
Чтобы использовать разметку LaTeX, установите значение интерпретатора 'latex'. Для встроенного режима окружите разметку одинарными долларовыми знаками ($). Для режима отображения окружите разметку знаками в два доллара ($$).
| Режим LaTeX | Пример | Результат |
|---|---|---|
| Действующий |
'$\int_1^{20} x^2 dx$' |
|
| Отображение |
'$$\int_1^{20} x^2 dx$$' |
|
Отображаемый текст использует стиль шрифта LaTeX по умолчанию. The FontName, FontWeight, и FontAngle свойства не имеют эффекта. Для изменения стиля шрифта используйте разметку LaTeX.
Максимальный размер текста, который можно использовать с интерпретатором LaTeX, составляет 1200 символов. Для многострочного текста это уменьшается примерно на 10 символов на линию.
Для примеров, которые используют TeX и LaTeX, смотрите греческие буквы и специальные символы в тексте графика. Для получения дополнительной информации о системе LaTeX, смотрите веб-сайт проекта LaTeX в https://www.latex-project.org/.
