compass
Стрелы, исходящие из источник
Описание
compass( графики со стрелами, происходящими из точки (0, 0). Задайте направление стрел с помощью Декартовых координат U,V)U и V, с U указание координат и V X указание координат y. Количество стрел соответствует количеству элементов в U.
compass функция строит стрелы на круговой сетке с метками деления на оси теты и оси r в Axes объект. Поэтому заданные вами координаты не совпадают с метками, отображаемыми на графике.
compass( строит стрелы, используя действительную и мнимую части комплексных чисел, заданных Z)Z, с вещественной деталью, указывающей координаты X, и мнимой деталью, указывающей координаты Y. Этот синтаксис эквивалентен compass(real(Z),imag(Z)).
c = compass(___) возвращает вектор Line объекты. Этот синтаксис полезен для управления внешним видом стрел.
Примеры
Создание компасного графика с использованием Декартовых координат

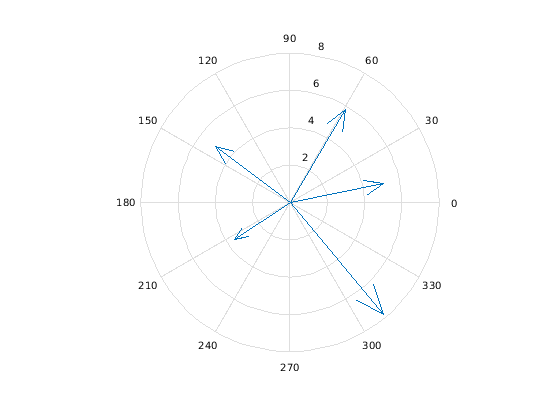

Создайте компас- график путем определения Декартовых координат каждой стрелы.
u = [5 3 -4 -3 5]; v = [1 5 3 -2 -6]; compass(u,v)
Создание компасного графика с использованием полярных координат
Создайте компас- график с использованием полярных координат путем предварительного преобразования их в Декартовы координаты.
Для этого задайте данные с помощью полярных координат. Преобразуйте их в Декартовы координаты с помощью pol2cart функция. Затем создайте график.

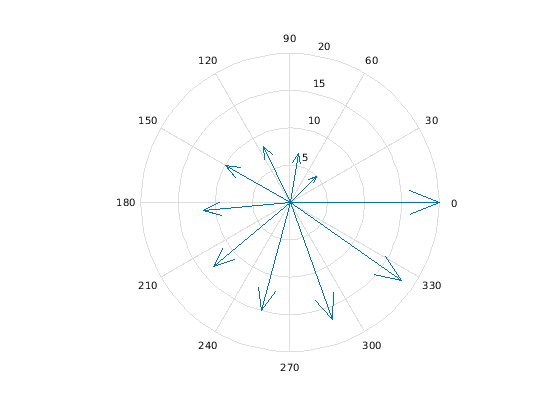

th = linspace(pi/4,2*pi,10); r = linspace(5,20,10); [u,v] = pol2cart(th,r); compass(u,v)
Обратите внимание, что метки деления на оси теты и оси R соответствуют полярным координатам.
Создайте график компаса с использованием комплексных чисел
Дискретизируйте синусоиду с равными интервалами. Затем вычислите 10-точечное дискретное преобразование Фурье синусоиды. Результатом является вектор комплексных чисел.
t = linspace(0,8*pi,100); y = sin(2*t) + 2*sin(t+pi/2); f = fft(y,10);

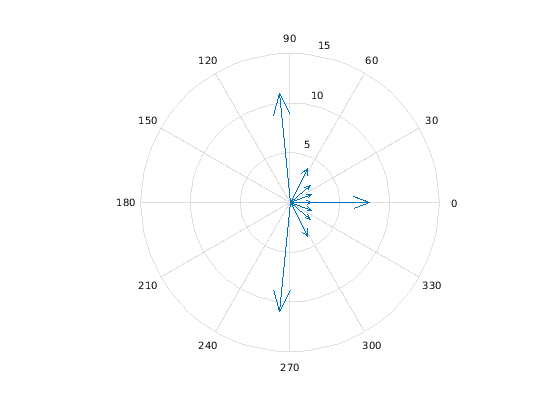

Отображение комплексных чисел с помощью компасного графика. Вещественная часть определяет x-координату каждой стрелы, а мнимая - y-координату.
compass(f)
Настройка внешнего вида всего графика
Создайте компас- график с красными стрелами.
u = [5 3 -4 -3 5];
v = [1 5 3 -2 -6];
compass(u,v,'r')
Настройка внешнего вида одной стрелы

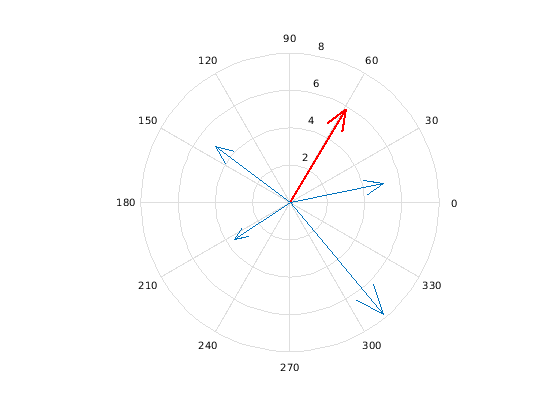

Задайте ширину линии и цвет одной стрелы, присвоив стрелу переменной и затем задав ее свойства. Для этого сначала создайте компас- график и верните массив Line объекты.
u = [3 5 -4 -3 5]; v = [5 1 3 -2 -6]; c = compass(u,v);
Присвойте переменной первую стрелу. Первая стрела соответствует первым элементам u и v. Затем измените ширину линии и цвет.
c1 = c(1);
c1.LineWidth = 2;
c1.Color = 'r';
Вращайте график компаса
Поверните компас- график так, чтобы 0 степени указало вверх при помощи view функция.
Для этого создайте компас- график с использованием полярных координат. Преобразуйте полярные координаты в Декартовы координаты с помощью pol2cart функция, а затем постройте график преобразованных координат.

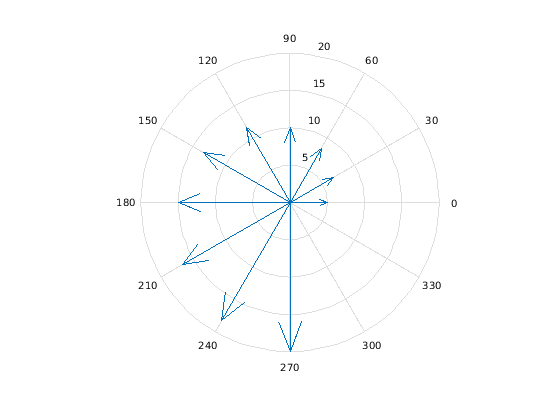

th = linspace(0,3*pi/2,10); r = linspace(5,20,10); [u,v] = pol2cart(th,r); compass(u,v)

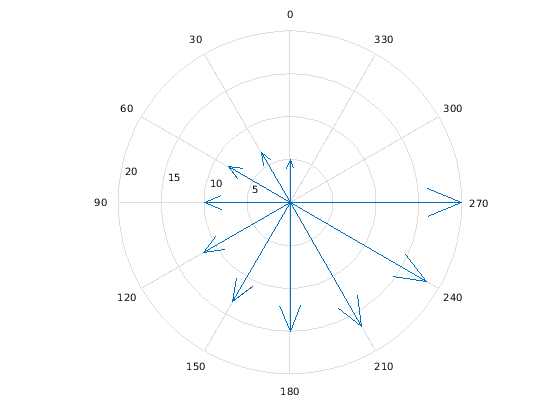

Обратите внимание, что 0 степени указывают вправо. Поверните ось теты на 90 степени против часовой стрелки, вызвав view и определение первого аргумента как - 90. Сохраните представление 2-D путем определения второго аргумента следующим 90.
view(-90,90)
Обратите внимание, что 0 степени теперь указывают вверх.
Задайте оси для компасного графика

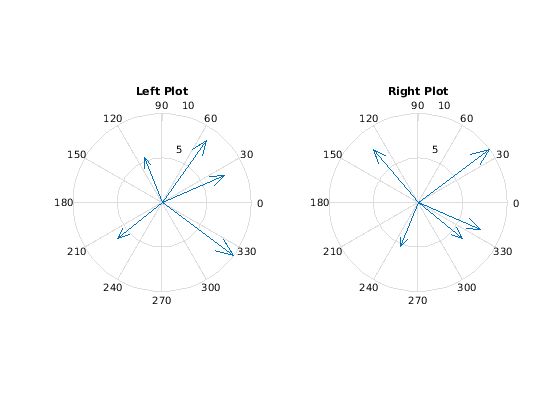

Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 1 на 2. Вызовите nexttile функция, чтобы создать объект осей и вернуть объект как ax1. Создать левый график путем передачи ax1 на compass функция. Добавить заголовок на график путем передачи осей title функция. Повторите процесс, чтобы создать правильный график.
u = [7 5 -2 -5 8]; tiledlayout(1,2) % Left plot ax1 = nexttile; v1 = [3 7 5 -4 -6]; compass(ax1,u,v1) title(ax1,'Left Plot') % Right plot ax2 = nexttile; v2 = [-3 -4 -5 6 6]; compass(ax2,u,v2) title(ax2,'Right Plot')
