Создайте три рисунков. Установите HandleVisibility свойство последнего рисунка, которое должно быть 'off'.

f1 = figure;
f2 = figure;
f3 = figure('HandleVisibility','off');

Отображение количества видимых или скрытых указателей в иерархии графических объектов. Ваш результат может отличаться от показанного результата.

h1 = findall(groot);
disp(numel(h1))

     4

Найти все видимые или скрытые рисунки.

h2 = findall(groot,'Type','figure')

h2 =
  3x1 Figure array:

  Figure    (3)
  Figure    (2)
  Figure    (1)

Если вы пытаетесь найти рисунки с помощью findobj функция, MATLAB ® возвращается только f1 и f2.

h3 = findobj('Type','figure')

h3 =
  2x1 Figure array:

  Figure    (2)
  Figure    (1)

Text объекты в рисунок имеют скрытые указатели. Использование findall для возврата этих скрытых указателей.

Создать рисунок с графиком. Затем создайте метку для оси X.

plot(1:10)
txt = xlabel('My x-axis label');

Проверьте, что HandleVisibility свойство на txt установлено в 'off'.

txt.HandleVisibility

ans =
'off'

Использование findall чтобы вернуть Text объект для метки оси X.

h1 = findall(gcf,'Type','text')

h1 =
  Text (My x-axis label) with properties:

                 String: 'My x-axis label'
               FontSize: 11
             FontWeight: 'normal'
               FontName: 'Helvetica'
                  Color: [0.1500 0.1500 0.1500]
    HorizontalAlignment: 'center'
               Position: [5.5000 0.5222 -1]
                  Units: 'data'

  Show all properties

Потому что Text объект скрыт, вы не можете найти его используя findobj функция.

h2 = findobj(gcf,'Type','text')

h2 =
  0x0 empty GraphicsPlaceholder array.

Использование findall чтобы вернуть все Text объекты или Text объекты с определенными свойствами.

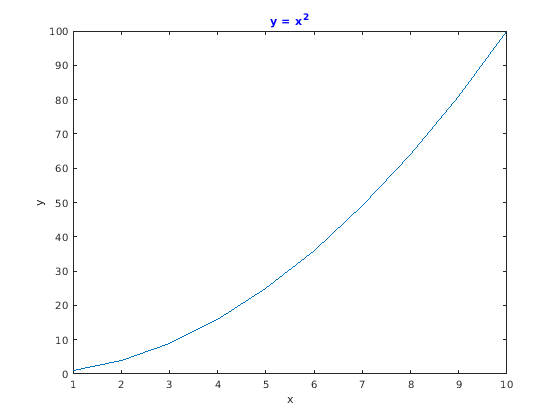

Создать рисунок с графиком. Затем пометьте оси и добавьте заголовок к осям. Установите синий цвет заголовка.

plot((1:10).^2)
xlabel('x')
ylabel('y')
title('y = x^2','Color','b')

Верните все Text объекты на текущей фигуре.

h1 = findall(gcf,'Type','text')

h1 =
  3x1 Text array:

  Text    (y = x^2)
  Text    (x)
  Text    (y)

А теперь верните все синие Text объекты.

h2 = findall(gcf,'Type','text','Color','b')

h2 =
  Text (y = x^2) with properties:

                 String: 'y = x^2'
               FontSize: 11
             FontWeight: 'bold'
               FontName: 'Helvetica'
                  Color: [0 0 1]
    HorizontalAlignment: 'center'
               Position: [5.5000 100.8017 1.4211e-14]
                  Units: 'data'

  Show all properties
