Удалите все существующие рисунки, а затем создайте график случайных значений.

close all
plot(rand(5))

Возвращает графический корневой объект и все его потомки.

h = findobj

h =
  8x1 graphics array:

  Root
  Figure    (1)
  Axes
  Line
  Line
  Line
  Line
  Line

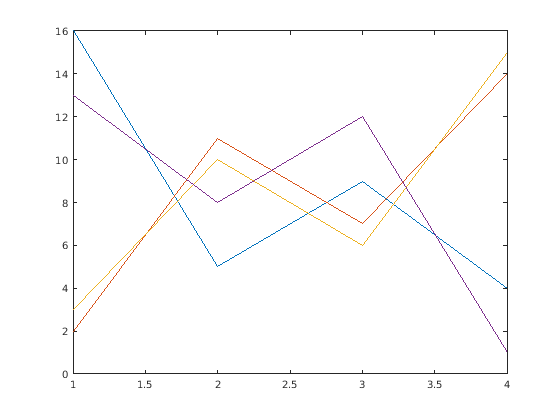

Удалите все существующие рисунки, а затем создайте многострочный график.

close all
plot(magic(4))

Возвращает все объекты линий.

h = findobj('Type','line')

h =
  4x1 Line array:

  Line
  Line
  Line
  Line

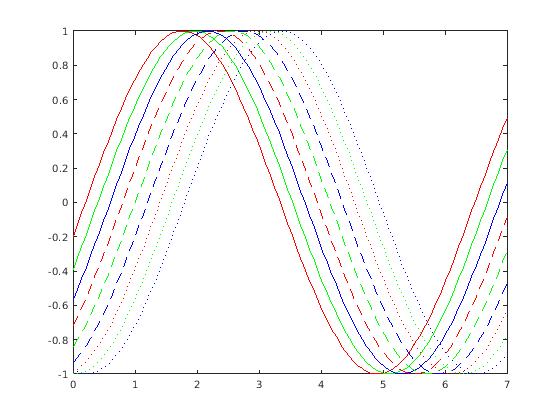

Постройте графики девяти синусоид с использованием пользовательских цветов и стилей линии.

x = linspace(0,7);
y = ones(length(x),9);
for i = 1:9
    y(:,i) = sin(x-i/5)';
end
plot(x,y)

colororder({'red','green','blue'})
ax = gca;
ax.LineStyleOrder = {'-','--',':'};

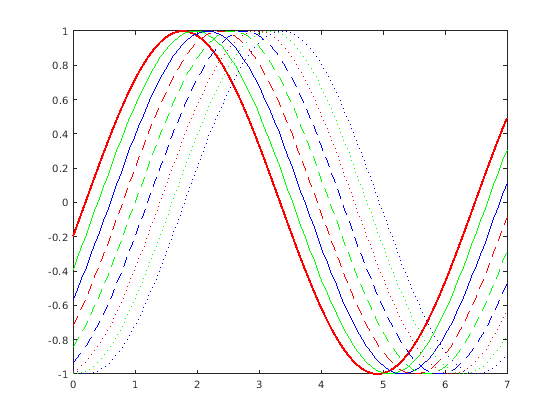

Верните сплошную красную линию. Затем измените толщину линии.

h = findobj('Color','red','LineStyle','-')

h =
  Line with properties:

              Color: [1 0 0]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x100 double]
              YData: [1x100 double]
              ZData: [1x0 double]

  Show all properties

h.LineWidth = 2;

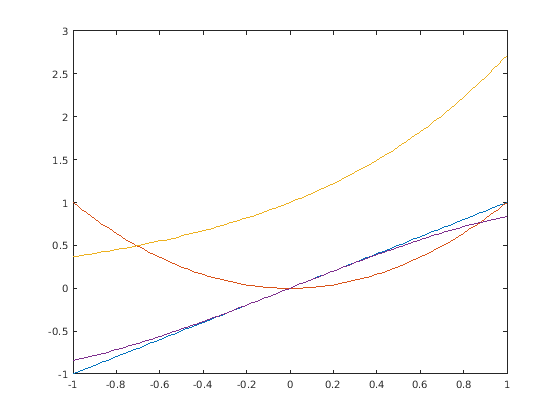

Создать многострочный график. Укажите идентификатор для каждого графика.

x = linspace(-1,1);
y1 = x;
plot(x,y1,'Tag','linear')
hold on
y2 = x.^2;
plot(x,y2,'Tag','quadratic')
y3 = exp(x);
plot(x,y3,'Tag','exponential')
y4 = sin(x);
plot(x,y4,'Tag','sinusoidal')
hold off

Найти все объекты, чьи Tag свойство не установлено в 'linear'.

h1 = findobj('-not','Tag','linear')

h1 =
  6x1 graphics array:

  Root
  Figure    (1)
  Axes
  Line      (sinusoidal)
  Line      (exponential)
  Line      (quadratic)

Найти все объекты, чьи Tag свойство не установлено в 'linear' или 'quadratic'.

h2 = findobj('-not',{'Tag','linear','-or','Tag','quadratic'})

h2 =
  5x1 graphics array:

  Root
  Figure    (1)
  Axes
  Line      (sinusoidal)
  Line      (exponential)

Найти все объекты линий, чьи Tag свойство не установлено в 'linear' или 'quadratic'.

h3 = findobj('Type','line','-not',{'Tag','linear','-or','Tag','quadratic'})

h3 =
  2x1 Line array:

  Line    (sinusoidal)
  Line    (exponential)

Улучшите читаемость предыдущего оператора при помощи '-and' и фигурные скобки.

h4 = findobj({'Type','line'},'-and',{'-not',{'Tag','linear','-or','Tag','quadratic'}})

h4 =
  2x1 Line array:

  Line    (sinusoidal)
  Line    (exponential)

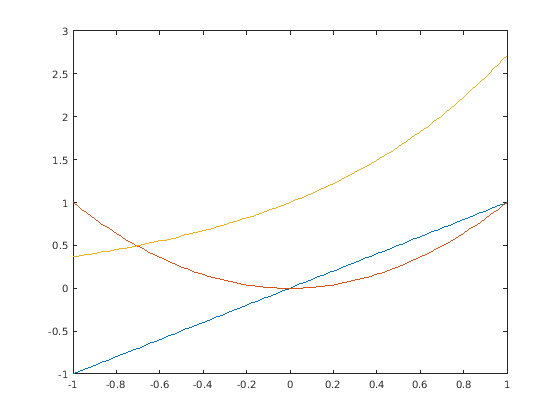

Создайте три линейных графиков и присвойте идентификатор двум из них.

x = linspace(-1,1);
y1 = x;
plot(x,y1)
hold on
y2 = x.^2;
plot(x,y2,'Tag','Quadratic')
y3 = exp(x);
plot(x,y3,'Tag','Exponential')
hold off

Найти все объекты, которые имеют непустое Tag свойство.

h = findobj('-regexp','Tag','[^'']')

h =
  2x1 Line array:

  Line    (Exponential)
  Line    (Quadratic)

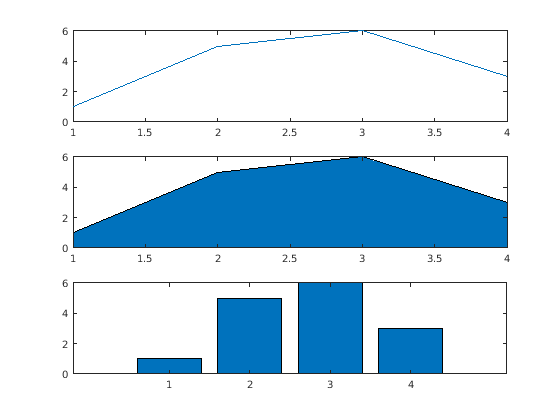

Создайте вектор с четырьмя значениями. Отображение значений с помощью линейного графика, графика площадей и гистограммы.

y = [1 5 6 3];
subplot(3,1,1)
plot(y)
subplot(3,1,2)
area(y)
subplot(3,1,3)
bar(y)

Возвращает все объекты, имеющие BaseValue свойство.

h = findobj('-property','BaseValue')

h =
  2x1 graphics array:

  Bar
  Area

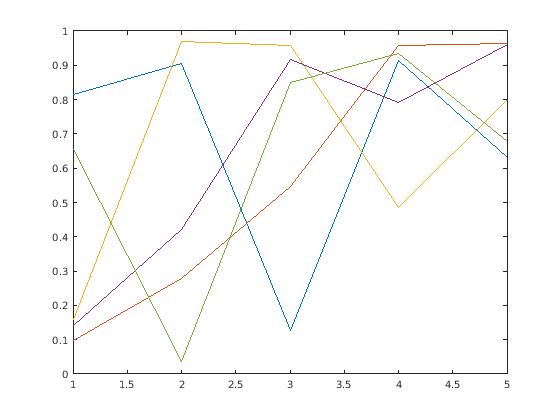

Создать график случайных значений, а затем вернуть все объекты линий в текущей системе координат.

plot(rand(5))

h = findobj(gca,'Type','line')

h =
  5x1 Line array:

  Line
  Line
  Line
  Line
  Line

Использование h запрос значений y первого Line объект.

values = h(1).YData

values = 1×5

    0.6557    0.0357    0.8491    0.9340    0.6787

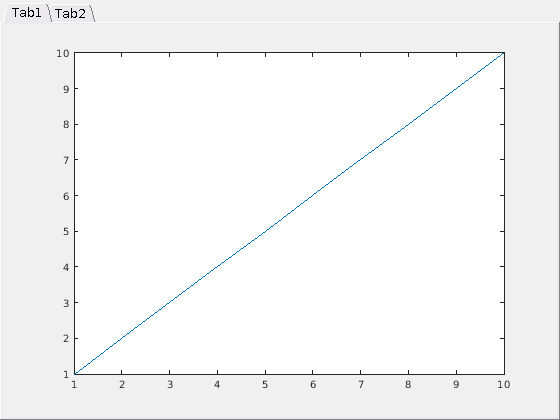

Создать рисунок с двумя вкладками. Добавить оси на каждую вкладку путем определения родительского контейнера для каждой. Постройте график линии на первой вкладке и поверхности на второй вкладке.

figure
tab1 = uitab('Title','Tab1');
ax1 = axes(tab1);
plot(ax1,1:10)

tab2 = uitab('Title','Tab2');
ax2 = axes(tab2);
surf(ax2,peaks)

Возвращает все объекты текущей фигуры и ее потомки.

h = findobj(gcf)

h =
  8x1 graphics array:

  Figure      (1)
  TabGroup
  Tab         (Tab1)
  Tab         (Tab2)
  Axes
  Axes
  Line
  Surface

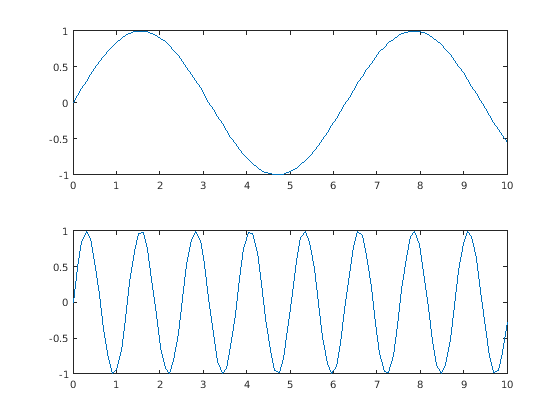

Создайте рисунок с двумя сложенными подграфиками.

subplot(2,1,1)
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)

subplot(2,1,2)
y2 = sin(5*x);
plot(x,y2)

Найти все объекты в текущей фигуре и ее дочерних элементах.

h1 = findobj(gcf,'-depth',1)

h1 =
  3x1 graphics array:

  Figure    (1)
  Axes
  Axes

Найти все объекты в текущей фигуре и все потомки, которые до двух уровней ниже в иерархии графических объектов.

h2 = findobj(gcf,'-depth',2)

h2 =
  5x1 graphics array:

  Figure    (1)
  Axes
  Axes
  Line
  Line

Ограничьте поиск текущей фигурой и текущими системами координат с помощью 'flat' опция.

h3 = findobj([gcf,gca],'flat')

h3 =
  2x1 graphics array:

  Figure    (1)
  Axes
