isonormals
Вычисление нормалей изоповерхностей
Синтаксис
n = isonormals(X,Y,Z,V,vertices)
n = isonormals(V,vertices)
n = isonormals(V,p)
n = isonormals(X,Y,Z,V,p)
n = isonormals(...,'negate')
isonormals(V,p)
isonormals(X,Y,Z,V,p)
Описание
n = isonormals(X,Y,Z,V,vertices) вычисляет нормали изоповерхностей из списка вершин, vertices, используя градиент данных V. Массивы X, Y, и Z определить координаты для объема V. Вычисленные нормали возвращаются в n.
n = isonormals(V,vertices) принимает массивы X, Y, и Z определяются как [X,Y,Z] = meshgrid(1:n,1:m,1:p) где [m,n,p] = size(V).
n = isonormals(V,p) и n = isonormals(X,Y,Z,V,p) вычислить нормали из вершин закрашенных фигур, идентифицированных указателем на p.
n = isonormals(...,'negate') отрицает (меняет направление на противоположное) нормали.
isonormals(V,p) и isonormals(X,Y,Z,V,p) установите VertexNormals свойство закрашенной фигуры, идентифицированного указателем p к вычисленным нормалям вместо возврата значений.
Примеры
Изоповерхность, использующая различные типы поверхностных нормалей
Сравните эффект различных поверхностных нормалей на визуальный внешний вид освещенных изоповерхности. В одном случае треугольники, используемые для рисования изоповерхности, определяют нормали. В другом случае функция isonormals использует объемные данные для вычисления вершинных нормалей на основе градиента точек данных. Последний подход обычно производит более плавную изоповерхность.
Задайте трехмерный массив объемных данных.
data = cat(3,[0 .2 0; 0 .3 0; 0 0 0],... [.1 .2 0; 0 1 0; .2 .7 0],... [0 .4 .2; .2 .4 0;.1 .1 0]); data = interp3(data,3,'cubic');

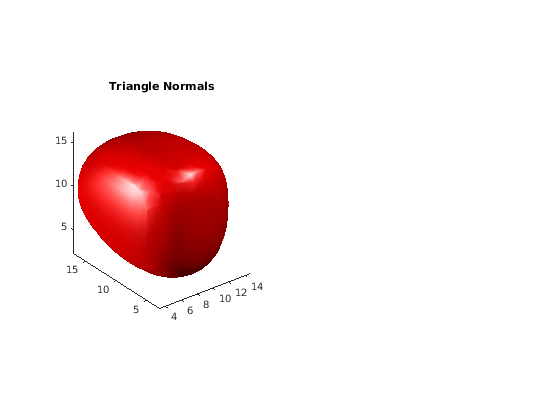

Нарисуйте изоповерхность из объемных данных и добавьте источники света. Эта изоповерхность использует нормали треугольника.
tiledlayout(1,2) nexttile fv = isosurface(data,.5); p1 = patch(fv,'FaceColor','red','EdgeColor','none'); view(3) daspect([1,1,1]) axis tight camlight camlight(-80,-10) lighting gouraud title('Triangle Normals')
Нарисуйте ту же изоповерхность освещения, используя нормали, рассчитанные из объемных данных.
nexttile fv = isosurface(data,.5); p2 = patch(fv,'FaceColor','red','EdgeColor','none'); isonormals(data,p2) view(3) daspect([1 1 1]) axis tight camlight camlight(-80,-10) lighting gouraud title('Data Normals')

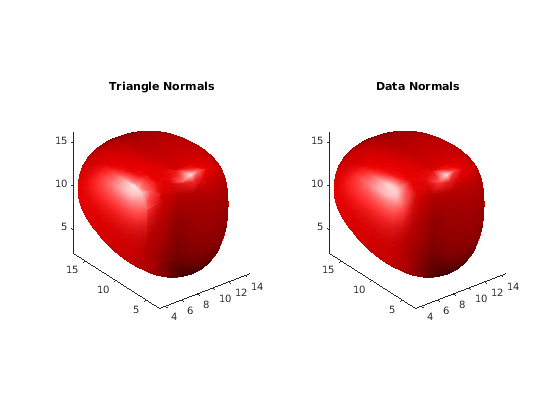

Эти изоповерхности иллюстрируют различие между треугольником и нормалями данных.
Расширенные возможности
См. также
interp3 | isocaps | isosurface | reducepatch | reducevolume | smooth3 | subvolume
