reducevolume
Уменьшите количество элементов в наборе объемных данных
Синтаксис
[nx,ny,nz,nv] = reducevolume(X,Y,Z,V,[Rx,Ry,Rz])
[nx,ny,nz,nv] = reducevolume(V,[Rx,Ry,Rz])
nv = reducevolume(...)
Описание
[nx,ny,nz,nv] = reducevolume(X,Y,Z,V,[Rx,Ry,Rz]) уменьшает количество элементов в объёме путем сохранения каждого Rxth элемент в направлении x, каждый Ryth элемент в направлении y и каждый Rzth элемент в направлении z. Если скалярный R используется для указания величины или сокращения вместо трехэлементного вектора, MATLAB® программное обеспечение принимает сокращение, которое должно быть [R R R].
Массивы X, Y, и Z определить координаты для объема V. Уменьшенный объем возвращается в nv, и координаты уменьшенного объема возвращаются в nx, ny, и nz.
[nx,ny,nz,nv] = reducevolume(V,[Rx,Ry,Rz]) принимает массивы X, Y, и Z определяются как [X,Y,Z] = meshgrid(1:n,1:m,1:p), где [m,n,p] = size(V).
nv = reducevolume(...) возвращает только уменьшенный объем.
Примеры

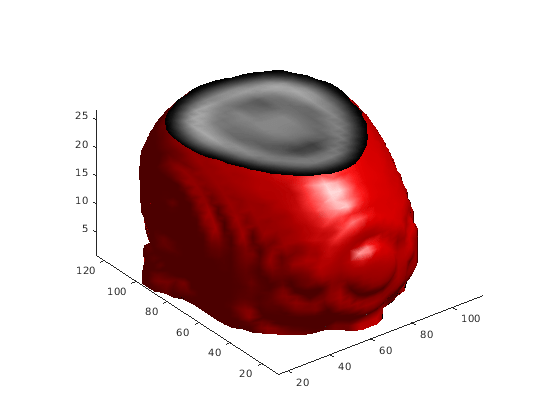

Сокращение набора объемных данных
Этот пример использует набор данных, который является сбором МРТ- срезы человеческого черепа. Эти данные обрабатываются различными способами:
Массив 4-D сжат (
squeeze) в три размерности и затем уменьшено (reducevolume) так, что остается каждый четвертый элемент в направлениях x и y и каждый элемент в направлении z.Уменьшенные данные сглаживаются (
smooth3).Контур черепа является изоповерхностью, сгенерированной как закрашенная фигура (
p1), чьи вершинные нормали пересчитываются, чтобы улучшить внешний вид при применении подсветки (patch,isosurface,isonormals).Вторая закрашенная фигура (
p2) с интерполированным цветом лица рисует торцевые прописные буквы (FaceColor) изопрописные буквы).Задано представление объекта (
view,axis,daspect).100-элементная палитра полутонового цвета обеспечивает раскраску для торцевых прописных букв (
colormap).Добавление света справа от камеры освещает объект (
camlight,lighting).
load mri D = squeeze(D); [x,y,z,D] = reducevolume(D,[4,4,1]); D = smooth3(D); p1 = patch(isosurface(x,y,z,D,5),... 'FaceColor','red','EdgeColor','none'); isonormals(x,y,z,D,p1) p2 = patch(isocaps(x,y,z,D,5),... 'FaceColor','interp','EdgeColor','none'); view(3) axis tight daspect([1,1,.4]) colormap(gray(100)) camlight lighting gouraud
Расширенные возможности
См. также
isocaps | isonormals | isosurface | reducepatch | smooth3 | subvolume
