subvolume
Извлечение подмножества набора объемных данных
Синтаксис
[Nx,Ny,Nz,Nv] = subvolume(X,Y,Z,V,limits)
[Nx,Ny,Nz,Nv] = subvolume(V,limits)
Nv = subvolume(...)
Описание
[Nx,Ny,Nz,Nv] = subvolume(X,Y,Z,V,limits) извлекает подмножество набора объемных данных V использование заданной выровненной по оси limits. limits = [xmin,xmax,ymin, ymax,zmin,zmax] (Любой NaNs в пределах указывает, что объем не должен быть обрезан вдоль этой оси.)
Массивы X, Y, и Z определить координаты для объема V. Подтомник возвращается в NV и координаты подтомника приведены в NX, NY, и NZ.
[Nx,Ny,Nz,Nv] = subvolume(V,limits) принимает массивы X, Y, и Z определяются как
[X,Y,Z] = meshgrid(1:N,1:M,1:P)
где [M,N,P] = size(V).
Nv = subvolume(...) возвращает только подтомник.
Примеры

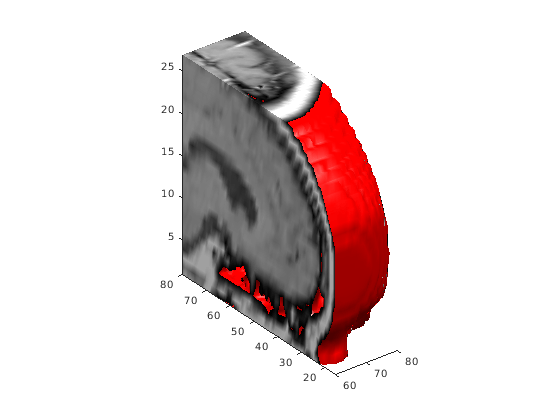

Извлечение подмножества набора объемных данных
Загрузите mri набор данных, который является сбором МРТ- срезы человеческого черепа. Затем:
Отжать четырехмерный массив в три размерности и извлечь подмножество используя
subvolume.Используйте закрашенную фигуру, чтобы отобразить изоповерхность контура черепа.
Добавьте вторую закрашенную фигуру с интерполированными цветами лица.
Установите представление объекта.
Измените палитру на палитру полутонового цвета.
Добавьте свет справа и слева от камеры, чтобы осветить объект.
load mri D = squeeze(D); [x,y,z,D] = subvolume(D,[60,80,nan,80,nan,nan]); p1 = patch(isosurface(x,y,z,D, 5),... 'FaceColor','red','EdgeColor','none'); isonormals(x,y,z,D,p1); p2 = patch(isocaps(x,y,z,D, 5),... 'FaceColor','interp','EdgeColor','none'); view(3); axis tight; daspect([1 1 0.4]) colormap(gray(100)) camlight right; camlight left; lighting gouraud
Расширенные возможности
См. также
isocaps | isonormals | isosurface | reducepatch | reducevolume | smooth3
