polaraxes

Создайте полярные оси

Свернуть все на странице

Синтаксис

polaraxes
polaraxes(Name,Value)
polaraxes(parent,___)
pax = polaraxes(___)
polaraxes(pax_in)

Описание

пример

polaraxes создает полярные оси по умолчанию на текущей фигуре.

polaraxes(Name,Value) задает свойства для PolarAxes объект, использующий один или несколько аргументы пары "имя-значение", например 'ThetaDir','clockwise'. Список свойств см. в разделе «Свойства полярной оси».

polaraxes(parent,___) создает полярные оси на рисунке, панели или вкладке, заданные как parent, вместо в текущей фигуре. Используйте эту опцию отдельно или с аргументами пары "имя-значение".

pax = polaraxes(___)возвращает PolarAxes созданный объект. Использование pax запрос и задание свойств PolarAxes объект после его создания. Список свойств см. в разделе «Свойства полярной оси».

пример

polaraxes(pax_in) делает PolarAxes pax_in объекта а текущая система координат.

Примеры

свернуть все

Открыть Live Script

Создайте новый рисунок с полярными осями и присвойте объект полярной оси pax. Добавить график к осям. Затем используйте pax для изменения свойств осей.

figure
pax = polaraxes;
theta = 0:0.01:2*pi;
rho = sin(2*theta).*cos(2*theta);
polarplot(theta,rho)

pax.ThetaDir = 'clockwise';
pax.FontSize = 12;

Figure contains an axes. The axes contains an object of type line.

Открыть Live Script

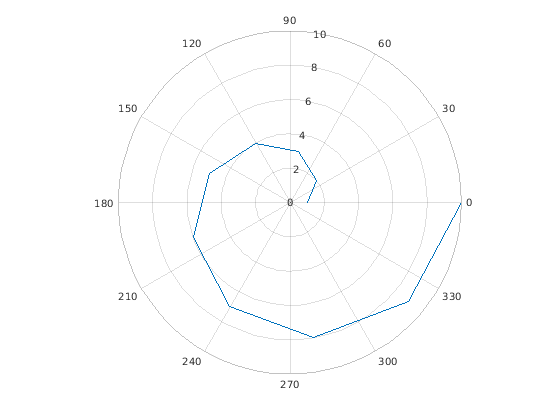

Создайте рисунок с полярными осями и присвойте объект полярной оси pax. Затем убедитесь в pax - это текущая система координат перед вызовом polarplot функция.

figure
pax = polaraxes;

polaraxes(pax)
polarplot(1:10)

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Родительский контейнер, заданный как Figure, Panel, Tab, TiledChartLayout, или GridLayout объект.

Полярные оси для создания тока, заданные как PolarAxes объект.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'ThetaZeroLocation','top','ThetaDir','clockwise'

Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойств полярной оси». Некоторые графические функции сбрасывают свойства осей при построении графиков. Чтобы избежать переопределения графических функций значений свойств, задайте свойства осей после графического изображения.

Модули для значений угла, заданные как одно из следующих значений:

  • 'degrees' - Пометьте углы в степенях и интерпретируйте ThetaLim, ThetaTick, и RAxisLocation значения свойств в степенях. Когда вы переключаете модули с радианов на степени, MATLAB® преобразует радианые значения в этих трех свойствах в эквивалентные значения степени.

  • 'radians' - Пометьте углы в радианах и интерпретируйте ThetaLim, ThetaTick, и RAxisLocation значения свойств в радианах. При переключении модулей с градусов на радианы MATLAB преобразует значения степени в этих трех свойствах в эквивалентные значения радиана.

Пример: ax.ThetaAxisUnits = 'radians';

Расположение нулевой опорной оси, заданное как одно из значений в этой таблице.

ЗначениеРезультат
'right'

'top'

'left'

'bottom'

Пример: ax.ThetaZeroLocation = 'left';

Направление увеличивающихся углов, заданное как одно из значений в этой таблице.

ЗначениеРезультат
'counterclockwise'

Углы увеличиваются в направлении против часовой стрелки.

'clockwise'

Углы увеличиваются в направлении по часовой стрелке.

Пример: ax.ThetaDir = 'clockwise';

Минимальное и максимальное значения угла, заданные как двухэлементный вектор вида [thmin thmax]. Если различие между значениями меньше 360 градусов, то ось тета является частичным кругом.

MATLAB интерпретирует значения в модулях, определяемых ThetaAxisUnits свойство.

Пример: ax.ThetaLim = [0 180];

Углы, при которых отображаются линии, простирающиеся от источника, заданные как вектор увеличения значений. MATLAB помечает линии соответствующими значениями угла, если вы не задаете различные метки с помощью ThetaTickLabel свойство.

MATLAB интерпретирует значения в модулях, определяемых ThetaAxisUnits свойство.

Пример: ax.ThetaTick = [0 90 180 270];

Кроме того, задайте значения, используя thetaticks функция.

Цвет оси theta, включая оси theta, деления, метки такта. Задайте это значение как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя.

Примечание

Если вы задаете GridColor свойство, затем линии сетки используют цвет в GridColor вместо этого свойство. См. GridColorMode для получения дополнительной информации.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].

  • Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.

Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое имяТриплет RGBШестнадцатеричный цветовой кодВнешность
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешность
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Для примера, ax.ThetaColor = 'r' изменяет цвет на красный.

Расположение оси r, заданное скалярное значение угла. MATLAB интерпретирует значения в модулях, определяемых ThetaAxisUnits свойство.

Пример: ax.RAxisLocation = 90;

Направление увеличения значений вдоль оси r, заданное как одно из следующих значений:

  • 'normal' - Значения увеличиваются наружу из центра графика. Радиус в источник соответствует минимальному значению, сохраненному в RLim свойство (обычно 0).

  • 'reverse' - Значения уменьшаются наружу из центра графика. Радиус в источник соответствует максимальному значению, хранящемуся в RLim свойство.

Пример: ax.RDir = 'reverse';

Минимальный и максимальный пределы радиуса, заданные как двухэлементный вектор вида [rmin rmax], где rmax - числовое значение, больше rmin. Можно задать оба предела или один предел и позволить осям автоматически вычислять другой.

  • Чтобы автоматически задать минимальный предел для минимального значения данных, задайте первый элемент следующим -inf, для примера, [-inf 0].

  • Чтобы автоматически задать максимальный предел максимального значения данных, задайте второй элемент следующим inf, для примера, [0 inf].

Кроме того, используйте rlim функция для установки пределов.

Пример: ax.RLim = [0 6];

Значения деления радиуса, заданные как вектор увеличения значений. Значения деления радиуса являются расположениями вдоль оси r, где появляются круговые линии. Метки такта радиуса являются метками, которые вы видите рядом с каждой линией. Используйте RTickLabels свойство для задания связанных меток.

Пример: ax.RTick = [0 2 4 6];

Кроме того, используйте rticks функция для задания значений деления.

Цвет оси r, включая оси r, деления и метки такта. Задайте это значение как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя.

Примечание

Если вы задаете GridColor свойство, затем линии сетки используют цвет в GridColor вместо этого свойство. См. GridColorMode для получения дополнительной информации.

Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].

  • Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.

Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое имяТриплет RGBШестнадцатеричный цветовой кодВнешность
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешность
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Для примера, ax.RColor = 'r' изменяет цвет на красный.

См. также

| |

Введенный в R2016a
