Квивер или векторный график
quiver( графики со стрелами с направленными компонентами X,Y,U,V)U и V в Декартовых координатах, заданных X и Y. Для примера первая стрела берёт начало от точки X(1) и Y(1), простирается горизонтально согласно U(1), и простирается вертикально согласно V(1). По умолчанию, quiver функция масштабирует длины стрел так, чтобы они не перекрывались.
quiver( графики со стрелами с направленными компонентами, заданными U,V)U и V в одинаковых точках.
Если U и V являются векторами, тогда x-координаты стрел варьируются от 1 до количества элементов в U и Vи все y-координаты равны 1.
Если U и V являются матрицами, тогда x-координаты стрел варьируются от 1 до количества столбцов в U и V, и y-координаты стрел варьируются от 1 до количества строк в U и V.
quiver(___, настраивает длину стрел:scale)
Когда scale является положительным числом, quiver функция автоматически настраивает длины стрел так, чтобы они не перекрывались, затем растягивает их в множитель scale. Для примера, a scale 2 удваивает длину стрел, и scale 0,5 раза меньше длины стрел.
Когда scale является 'off' или 0, таких как quiver(X,Y,U,V,'off'), после чего автоматическое масштабирование отключается.
quiver(___, заполняет маркеры, заданные как LineSpec,'filled')LineSpec.
quiver(___, задает свойства quiver, используя один или несколько аргументы пары "имя-значение". Список свойств см. в разделе Свойства Quiver. Задайте аргументы пары "имя-значение" после всех других входных параметров. Аргументы пары "имя-значение" применяются ко всем стрелам на графике полей градиента.Name,Value)
q = quiver(___) возвращает Quiver объект. Этот объект полезен для управления свойствами графика полей градиента после его создания.
Загрузка выборочных данных, которая представляет воздушные течения над Северной Америкой. В данном примере выберите подмножество данных.
load('wind','x','y','u','v') X = x(11:22,11:22,1); Y = y(11:22,11:22,1); U = u(11:22,11:22,1); V = v(11:22,11:22,1);
Создайте график полей градиента выбранного подмножества. Векторы X и Y представление местоположения основы каждой стрелы, и U и V представление направленных компонентов каждой стрелы. По умолчанию в quiver функция сокращает стрелы так, чтобы они не перекрывались. Функции axis equal для использования одинаковых длин модулей данных вдоль каждой оси. Это заставляет стрелы указывать в правильном направлении.

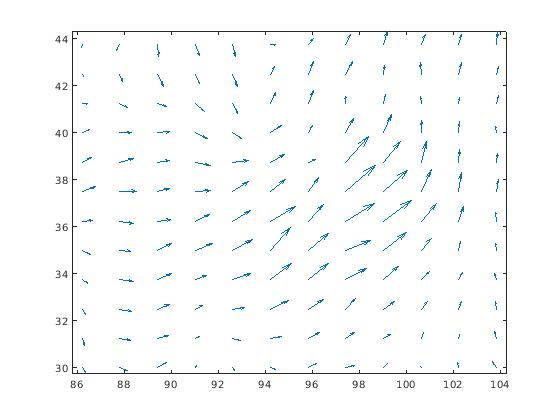

quiver(X,Y,U,V)
axis equal
По умолчанию в quiver функция сокращает стрелы, чтобы они не перекрывались. Отключите автоматическое масштабирование, чтобы длины стрел определялись полностью U и V путем установки scale аргумент в 0.
Например, создайте сетку X и Y значения с использованием meshgrid функция. Задайте компоненты направления, используя эти значения. Затем создайте график полей градиента без автоматического масштабирования.
[X,Y] = meshgrid(0:6,0:6); U = 0.25*X; V = 0.5*Y; quiver(X,Y,U,V,0)
Постройте график градиента и контуров функции . Используйте quiver функция для построения графика градиента и contour функция для построения графика контуров.
Во-первых, создайте сетку значений x - и y - с равными интервалами. Используйте их, чтобы вычислить z. Затем найдите градиент z путем определения интервала между точками.
spacing = 0.2; [X,Y] = meshgrid(-2:spacing:2); Z = X.*exp(-X.^2 - Y.^2); [DX,DY] = gradient(Z,spacing);
Отобразите векторы градиента как график полей градиента. Затем отобразите контурные линии в тех же осях. Отрегулируйте отображение так, чтобы векторы градиента отображались перпендикулярно контурным линиям путем вызова axis equal.

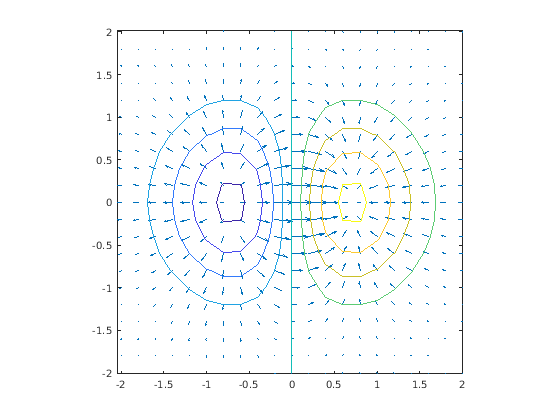

quiver(X,Y,DX,DY) hold on contour(X,Y,Z) axis equal hold off
Создайте график полей градиента и укажите цвет для стрел.
[X,Y] = meshgrid(-pi:pi/8:pi,-pi:pi/8:pi);
U = sin(Y);
V = cos(X);

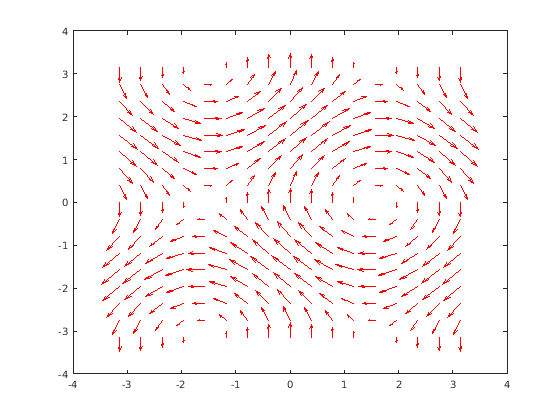

quiver(X,Y,U,V,'r')
Создайте сетку X и Y значения и два набора U и V направленные компоненты.
[X,Y] = meshgrid(0:pi/8:pi,-pi:pi/8:pi); U1 = sin(X); V1 = cos(Y); U2 = sin(Y); V2 = cos(X);
Создайте мозаичное размещение графиков с двумя осями, ax1 и ax2. Добавьте график полей градиента и заголовок к каждой оси. (Перед R2019b используйте subplot вместо tiledlayout и nexttile.)

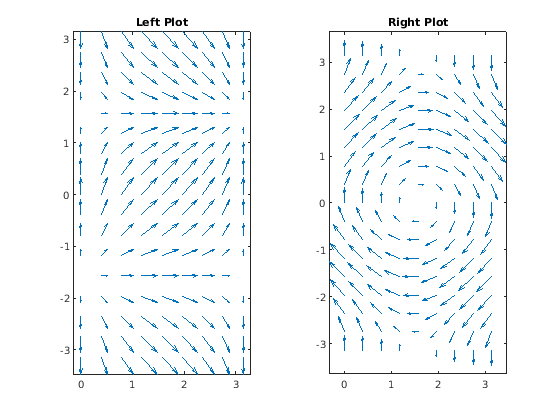

tiledlayout(1,2) ax1 = nexttile; quiver(ax1,X,Y,U1,V1) axis equal title(ax1,'Left Plot') ax2 = nexttile; quiver(ax2,X,Y,U2,V2) axis equal title(ax2,'Right Plot')
Создайте график полей градиента и верните объект quiver. Затем удалите стрелки и добавьте маркеры точек в основу каждой стрелы.
[X,Y] = meshgrid(-pi:pi/8:pi,-pi:pi/8:pi); U = sin(Y); V = cos(X); q = quiver(X,Y,U,V); q.ShowArrowHead = 'off'; q.Marker = '.';
Чтобы создать график полей градиента с помощью полярных координат, сначала преобразуйте их в Декартовы координаты с помощью pol2cart функция.
