shrinkfaces
Уменьшите размер закрашенная фигура
Синтаксис
shrinkfaces(p,sf)
nfv = shrinkfaces(p,sf)
nfv = shrinkfaces(fv,sf)
shrinkfaces(p)
nfv = shrinkfaces(f,v,sf)
[nf,nv] = shrinkfaces(...)
Описание
shrinkfaces(p,sf) сжимает область граней в закрашенной фигуре p в коэффициент усадки sf. Коэффициент усадки 0,6 сжимает каждую грань до 60% от ее исходной площади. Если закрашенная фигура содержит общие вершины, MATLAB® программа создает непересекающиеся вершины перед выполнением сокращения лицевой области.
nfv = shrinkfaces(p,sf) возвращает данные граней и вершин в struct nfv, но не устанавливает Faces и Vertices свойства закрашенная фигура- p.
nfv = shrinkfaces(fv,sf) использует данные граней и вершин struct fv.
shrinkfaces(p) и shrinkfaces(fv) (не задавая коэффициент усадки) принимает коэффициент усадки 0,3.
nfv = shrinkfaces(f,v,sf) использует данные граней и вершин из массивов f и v.
[nf,nv] = shrinkfaces(...) возвращает данные граней и вершин в двух отдельных массивах вместо struct.
Примеры
Уменьшите размер закрашенная фигура
Загрузите набор данных о потоке, который представляет профиль скорости погруженной струи в бесконечном баке. Создайте две изоповерхности, которые обеспечивают до и после представления эффектов усадки размера лица.

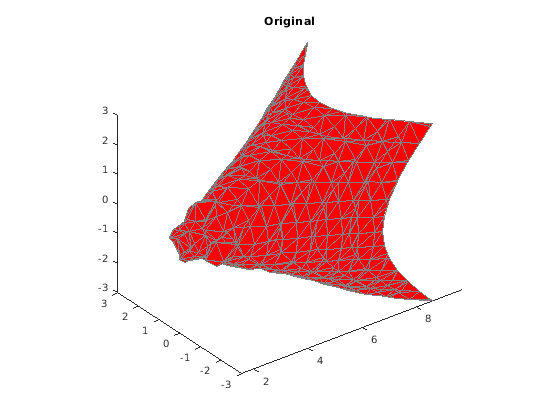

Выборка данных о потоке в каждой другой точке с помощью reducevolume а затем используйте isosurface чтобы сгенерировать данные граней и вершин. Нарисуйте первую изоповерхность. Затем настройте представление и добавьте заголовок.
[x,y,z,v] = flow; [x,y,z,v] = reducevolume(x,y,z,v,2); fv = isosurface(x,y,z,v,-3); p1 = patch(fv); p1.FaceColor = 'red'; p1.EdgeColor = [0.5 0.5 0.5]; daspect([1 1 1]); view(3); axis tight title('Original')

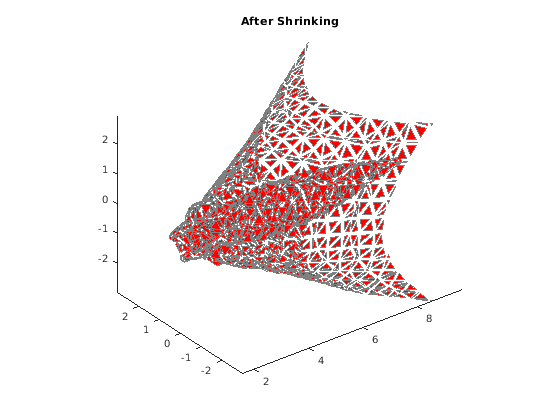

Использование shrinkfaces чтобы изменить данные граней и вершин и нарисовать вторую закрашенную фигуру.
figure p2 = patch(shrinkfaces(fv,.3)); p2.FaceColor = 'red'; p2.EdgeColor = [0.5 0.5 0.5]; daspect([1 1 1]); view(3); axis tight title('After Shrinking')
Расширенные возможности
См. также
axis | daspect | isosurface | patch | reducevolume | view
