stream2

Вычисление 2-D оптимизация данных

Синтаксис

XY = stream2(x,y,u,v,startx,starty)
XY = stream2(u,v,startx,starty)
XY = stream2(...,options)

Описание

XY = stream2(x,y,u,v,startx,starty) вычисляет потоки из векторных данных u и v.

Массивы x и y, которые определяют координаты для u и v, должны быть монотонными, но не должны быть равномерно разнесены. x и y должны иметь одинаковое количество элементов, как если бы произведено meshgrid.

startx и starty задайте начальные положения потоков.

Возвращенное значение XY содержит массив ячеек из вершинных массивов.

XY = stream2(u,v,startx,starty) принимает массивы x и y определяются как [x,y] = meshgrid(1:n,1:m) где [m,n] = size(u).

XY = stream2(...,options) задает опции, используемые при создании потоков. Определите options в качестве одно- или двухэлементного вектора, содержащего размер шага или размер шага и максимальное количество вершин в потоке:

[stepsize]

или

[stepsize, max_number_vertices]

Если вы не задаете значение, MATLAB® программное обеспечение использует значение по умолчанию:

  • Размер шага = 0,1 (десятая часть камеры)

  • Максимальное количество вершин = 10000

Используйте streamline команда для построения графика данных, возвращаемых stream2.

Примеры

свернуть все

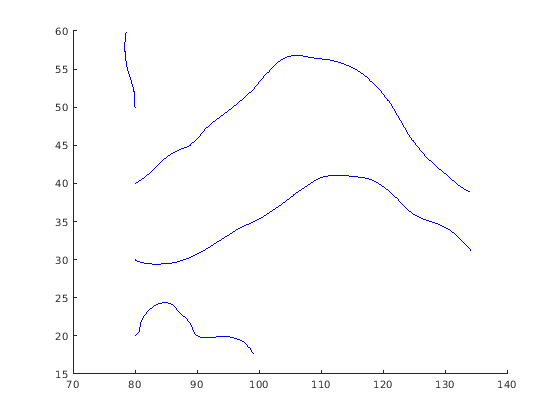

Постройте график 2-D потоков из данных, представляющих воздушные течения над областями Северной Америки.

load wind
[sx,sy] = meshgrid(80,20:10:50);
streamline(stream2(x(:,:,5),y(:,:,5),u(:,:,5),v(:,:,5),sx,sy));

Figure contains an axes. The axes contains 4 objects of type line.

Расширенные возможности

Представлено до R2006a
