stream3

Вычисление 3-D оптимизация данных

Синтаксис

XYZ = stream3(X,Y,Z,U,V,W,startx,starty,startz)
XYZ = stream3(U,V,W,startx,starty,startz)
XYZ = stream3(...,options)

Описание

XYZ = stream3(X,Y,Z,U,V,W,startx,starty,startz) вычисляет потоки из векторных данных U, V, W.

Массивы X, Y, и Z, которые определяют координаты для U, V, и W, должны быть монотонными, но не должны быть равномерно разнесены. X, Y, и Z должны иметь одинаковое количество элементов, как если бы произведено meshgrid.

startx, starty, и startz задайте начальные положения потоков.

Возвращенное значение XYZ содержит массив ячеек из вершинных массивов.

XYZ = stream3(U,V,W,startx,starty,startz) принимает массивы X, Y, и Z определяются как [X,Y,Z] = meshgrid(1:N,1:M,1:P) где [M,N,P] = size(U).

XYZ = stream3(...,options) задает опции, используемые при создании потоков. Определите options в качестве одно- или двухэлементного вектора, содержащего размер шага или размер шага и максимальное количество вершин в потоке:

[stepsize]

или

[stepsize, max_number_vertices]

Если вы не задаете значения, MATLAB® программное обеспечение использует значение по умолчанию:

  • Размер шага = 0,1 (десятая часть камеры)

  • Максимальное количество вершин = 10000

Используйте streamline команда для построения графика данных, возвращаемых stream3.

Примеры

свернуть все

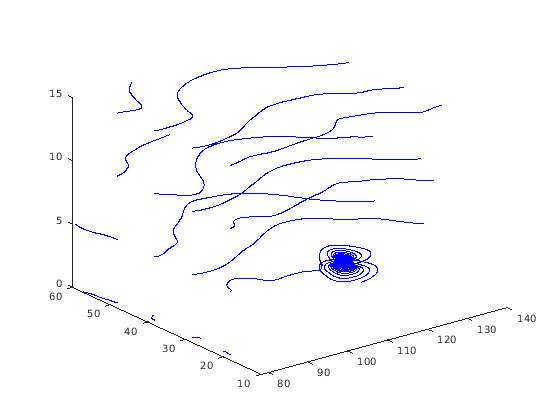

Постройте график 3-D потоков из данных, представляющих воздушные течения над областями Северной Америки.

load wind
[sx,sy,sz] = meshgrid(80,20:10:50,0:5:15);
streamline(stream3(x,y,z,u,v,w,sx,sy,sz))
view(3);

Figure contains an axes. The axes contains 16 objects of type line.

Расширенные возможности

Представлено до R2006a
