streamparticles

Постройте график частиц потока

Синтаксис

streamparticles(vertices)
streamparticles(vertices,n)
streamparticles(...,'PropertyName',PropertyValue,...)
streamparticles(ax,...)
streamparticles(line_handle,...)
h = streamparticles(...)

Описание

streamparticles(vertices) рисует потоковые частицы векторного поля. Частицы потока обычно представлены маркерами и могут показать положение и скорость обтекателя. vertices - массив ячеек с 2-D или 3-D вершинами (как будто произведенный stream2 или stream3).

streamparticles(vertices,n) использует n чтобы определить, сколько частиц потока нарисовать. The ParticleAlignment свойство управляет тем, как n интерпретируется.

  • Если ParticleAlignment установлено в off (по умолчанию) и n больше 1, приблизительно n частицы рисуются равномерно разнесенными по прямолинейным вершинам.

    Если n меньше или равно 1, n интерпретируется как часть исходных вершин потока; для примера, если n является 0.2, используется приблизительно 20% вершин.

    n определяет верхнюю границу для количества нарисованных частиц. Фактическое количество частиц может отклоняться от n на столько, сколько коэффициент 2.

  • Если ParticleAlignment является on, n определяет количество частиц в потоках, имеющих наибольшее количество вершин, и устанавливает интервал с других потоков на это значение. Значение по умолчанию n = 1.

streamparticles(...,'PropertyName',PropertyValue,...) управляет потоком частиц, используя именованные свойства и заданные значения. Все неопределенные свойства имеют значения по умолчанию. MATLAB® игнорирует случай имен свойства.

streamparticles(ax,...) создает потоковые частицы в осях, заданных как ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой комбинации входных аргументов в предыдущих синтаксисах.

Свойства частиц потока

Animate - Движение частиц потока [неотрицательное целое число]

Количество раз, чтобы анимировать потоковые частицы. Значение по умолчанию является 0, который не анимирует. Inf анимируется до тех пор, пока вы не вводите Ctrl + C.

FrameRate - системы координат анимации в секунду [неотрицательное целое число]

Это свойство задает количество систем координат в секунду для анимации. Inf, по умолчанию, рисует анимацию как можно быстрее. Обратите внимание, что скорость анимации может быть ограничена скоростью компьютера. В таких случаях значение FrameRate не может быть обязательно достигнуто.

ParticleAlignment - Выравнивание частиц с потоки [on | {off} ]

Установите это свойство на on чтобы нарисовать частицы в начале каждого потока. Это свойство управляет тем, как streamparticles интерпретирует аргумент n (количество частиц потока).

Частицы потока примитивны линию объектов. В дополнение к свойствам частиц потока, можно задать любое свойство линии, такое как Marker. streamparticles устанавливает следующие свойства линий при вызове.

Свойство линии

Набор значений по струйным частицам

LineStyle'none'
Marker'o'
MarkerEdgeColor'none'
MarkerFaceColor'red'

Можно переопределить любое из этих свойств, задав имя свойства и значение в качестве аргументов streamparticles. Для примера этот оператор использует значения RGB для установки MarkerFaceColor от среднего серого до среднего серого:

streamparticles(vertices,'MarkerFaceColor',[.5 .5 .5])

streamparticles(line_handle,...) использует объект линия, идентифицированный как line_handle чтобы нарисовать частицы потока.

h = streamparticles(...) возвращает вектор указателей в объекты примитивных линий, которые он создает. Список свойств см. в разделе «Свойства линии».

Примеры

свернуть все

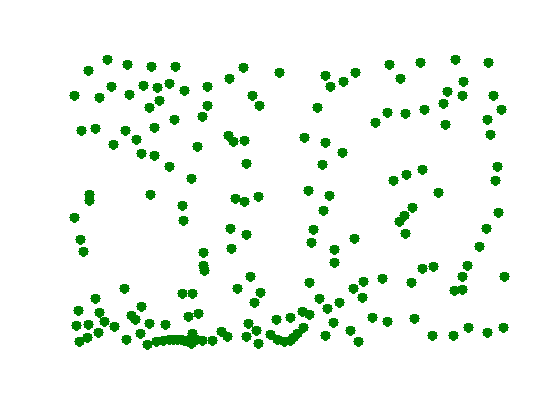

Этот пример использует потоки в z = 5 плоскость, чтобы анимировать поток вдоль этих линий с частицами потока.

load wind
figure
daspect([1,1,1]);
view(2)
[verts,averts] = streamslice(x,y,z,u,v,w,[],[],5);
sl = streamline([verts averts]);
axis tight manual off;
set(sl,'Visible','off')
iverts = interpstreamspeed(x,y,z,u,v,w,verts,.05);
zlim([4.9,5.1]);
streamparticles(iverts, 200, ...
    'Animate',15,'FrameRate',40, ...
    'MarkerSize',10,'MarkerFaceColor',[0 .5 0])
