streamtube

Создайте 3-D график струйной трубы

Синтаксис

streamtube(X,Y,Z,U,V,W,startx,starty,startz)
streamtube(U,V,W,startx,starty,startz)
streamtube(vertices,X,Y,Z,divergence)
streamtube(vertices,divergence)
streamtube(vertices,width)
streamtube(vertices)
streamtube(...,[scale n])
streamtube(ax,...)
h = streamtube(...)

Описание

streamtube(X,Y,Z,U,V,W,startx,starty,startz) рисует потоковые трубы из векторных объемных данных U, V, W.

Массивы X, Y, и Z, которые определяют координаты для U, V, и W, должны быть монотонными, но не должны быть равномерно разнесены. X, Y, и Z должны иметь одинаковое количество элементов, как если бы произведено meshgrid.

startx, starty, и startz задайте начальные положения потоков в центре труб.

Ширина трубок пропорциональна нормированному расхождению векторного поля.

streamtube(U,V,W,startx,starty,startz) принимает X, Y, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(U).

streamtube(vertices,X,Y,Z,divergence) принимает предварительно вычисленные вершины обтекания и расхождение. vertices - массив ячеек с прямолинейными вершинами (произведенный stream3). X, Y, Z, и divergence являются трехмерными массивами.

streamtube(vertices,divergence) принимает X, Y, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(divergence).

streamtube(vertices,width) задает ширину трубок в массиве ячеек векторов, width. Размер каждого соответствующего элемента vertices и width должно быть равным. width может также быть скаляром, задающим одно значение ширины всех струйных труб.

streamtube(vertices) автоматически выбирает ширину.

streamtube(...,[scale n]) масштабирует ширину труб по scale. Значение по умолчанию является scale = 1. Когда потоковые трубы создаются, используя стартовые точки или расхождение, задавая scale = 0 подавляет автоматическое масштабирование. n - число точек по окружности трубы. Значение по умолчанию является n = 20.

streamtube(ax,...) Графики в осях ax объекта вместо в текущую систему координат (gca).

h = streamtube(...) возвращает вектор surface объекты (по одному на начальную точку), используемые для рисования струйных труб.

Примеры

свернуть все

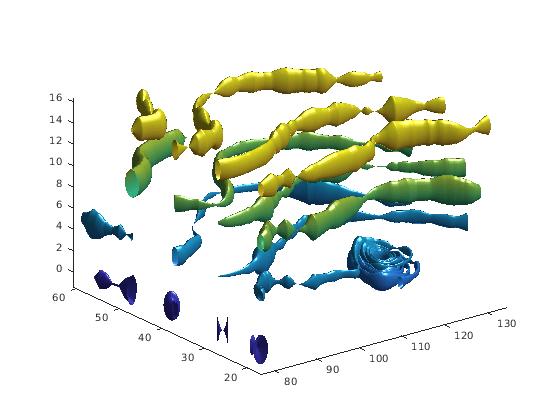

Используйте streamtube функция для индикации потока в wind набор данных. Входы включают координаты, компоненты векторного поля и начальное местоположение для струйных труб.

load wind
[sx,sy,sz] = meshgrid(80,20:10:50,0:5:15);
streamtube(x,y,z,u,v,w,sx,sy,sz);
view(3);
axis tight
shading interp;
camlight;
lighting gouraud

Figure contains an axes. The axes contains 16 objects of type surface.

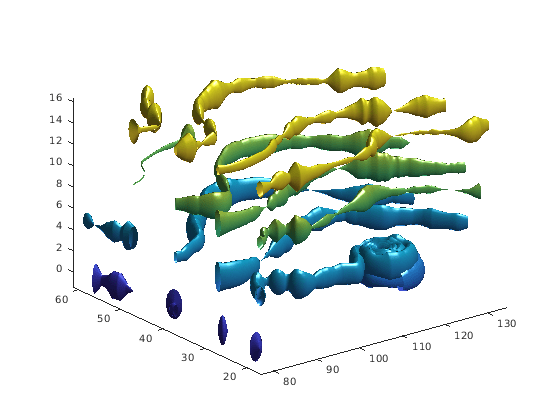

Используйте вершинные данные, возвращенные stream3 данные о функции и расхождениях для визуализации потока.

load wind
[sx,sy,sz] = meshgrid(80,20:10:50,0:5:15);
verts = stream3(x,y,z,u,v,w,sx,sy,sz);
div = divergence(x,y,z,u,v,w);
streamtube(verts,x,y,z,-div);
view(3);
axis tight
shading interp
camlight
lighting gouraud

Figure contains an axes. The axes contains 16 objects of type surface.

Расширенные возможности

Представлено до R2006a
