timeDomainSignal2FallTime

Измерьте время спада сигнала временного интервала

Синтаксис

Tf = timeDomainSignal2FallTime(Tin,Vin,RefLevel)

Описание

Tf = timeDomainSignal2FallTime(Tin,Vin,RefLevel) возвращает время спада временного интервала входного сигнала, представленного [Tin, Vin].

Примеры

свернуть все

Время спада сигнала Временного интервала

Открыть Live Script

Определите время спада сигнала временного интервала.

load tin.mat;
load xin.mat;

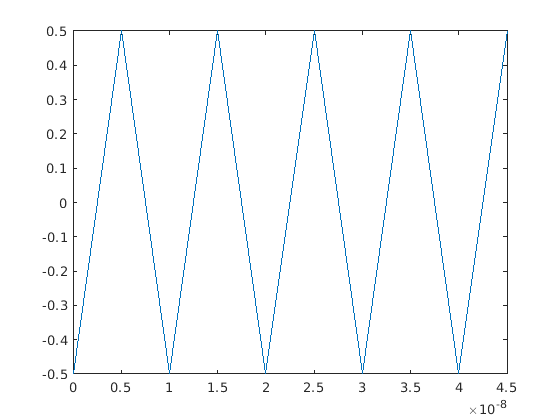

plot (t,x)

Figure contains an axes. The axes contains an object of type line.

RefLevel = [20 80];
Tf = timeDomainSignal2FallTime(t,x,RefLevel)

Входные параметры

свернуть все

`Tin` - Шаг расчета точек в сигнале
вектор

Шаг расчета точек в интересующем сигнале, заданная как вектор той же длины, что и Vin.

Типы данных: double

`Vin` - Значения сигналов в выборочных точках времени
вектор

Значения сигналов в точках шагов расчета, определенных в Tin, заданный как вектор той же длины, что и Tin.

Типы данных: double

`RefLevel` - Базовые уровни в процентах от амплитуды формы волны
2-элементный положительный вектор-строка

Ссылка уровни для вычисления времени спада в процентах от амплитуды формы волны, заданные как 2-элементный вектор-строка положительных значений. Базовые уровни должны быть в порядке возрастания.

Типы данных: double

Выходные аргументы

свернуть все

`Tf` - Время спада входного сигнала
вектор

Время спада входного сигнала, возвращаемое как вектор той же длины, что и количество падающих ребер в сигнале.

См. также

timeDomainSignal2DutyCycle | timeDomainSignal2RiseTime | falltime (Signal Processing Toolbox)

Введенный в R2020b
