timeDomainSignal2RiseTime

Измерьте время нарастания сигнала временного интервала

Синтаксис

Tr = timeDomainSignal2RiseTime(Tin,Vin,RefLevel)

Описание

Tr = timeDomainSignal2RiseTime(Tin,Vin,RefLevel) возвращает время нарастания входного сигнала во временной области, представленного [Tin, Vin].

Примеры

свернуть все

Время нарастания сигнала временной области

Открыть Live Script

Определите время нарастания сигнала временной области.

load tin.mat;
load xin.mat;

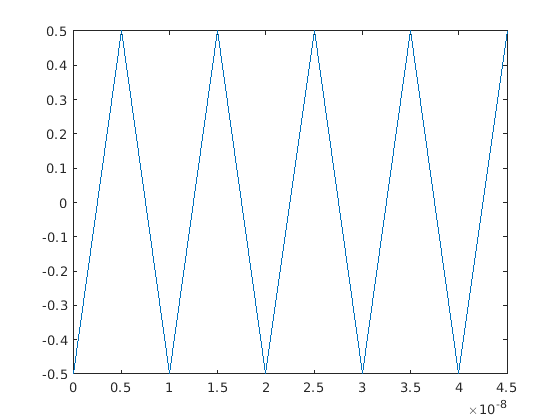

plot(t,x)

Figure contains an axes. The axes contains an object of type line.

RefLevel = [20 80];
Tr = timeDomainSignal2RiseTime(t,x,RefLevel)

Входные параметры

свернуть все

`Tin` - Шаг расчета точек в сигнале
вектор

Шаг расчета точек в интересующем сигнале, заданная как вектор той же длины, что и Vin.

Типы данных: double

`Vin` - Значения сигналов в выборочных точках времени
вектор

Значения сигналов в точках шагов расчета, определенных в Tin, заданный как вектор той же длины, что и Tin.

Типы данных: double

`RefLevel` - Базовые уровни в процентах от амплитуды формы волны
2-элементный положительный вектор-строка

Ссылка уровни для вычисления времени нарастания в процентах от амплитуды формы волны, заданные как 2-элементный вектор-строка положительных значений. Базовые уровни должны быть в порядке возрастания.

Типы данных: double

Выходные аргументы

свернуть все

`Tr` - Время нарастания входного сигнала
вектор

Время нарастания входного сигнала, возвращаемое как вектор той же длины, что и количество восходящих ребер в сигнале.

См. также

timeDomainSignal2DutyCycle | timeDomainSignal2FallTime | risetime (Signal Processing Toolbox)

Введенный в R2020b
