Период измерения, частота, коэффициент заполнения, время нарастания, время спада и задержка сигнала
Mixed-Signal Blockset/Утилиты

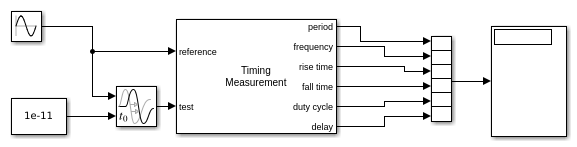

Блок Timing Measurement измеряет основные метрики синхронизации, такие как период, частота, коэффициент заполнения, время нарастания, время спада и задержка сигнала.
reference - Входной сигналВходной сигнал, метрики времени которого измеряются, задается в виде скаляра.
Типы данных: double
test - Тестовый сигналТестовый сигнал, по которому измеряется задержка входного сигнала, заданный как скаляр.
Чтобы включить этот порт, выберите Delay как опцию измерения на вкладке Selection.
Типы данных: double
period - Период входного сигналаПериод входного сигнала, возвращаемый как скаляр.
Типы данных: double
frequency - Частота входного сигналаЧастота входного сигнала, возвращаемая как скаляр.
Чтобы включить этот порт, выберите Frequency как опцию измерения на вкладке Selection.
Типы данных: double
rise time - Время нарастания входного сигналаВремя нарастания входного сигнала, возвращаемое как скаляр.
Чтобы включить этот порт, выберите Rise Time как опцию измерения на вкладке Selection.
Типы данных: double
fall time - Время спада входного сигналаВремя спада входного сигнала, возвращаемое как скаляр.
Чтобы включить этот порт, выберите Fall time как опцию измерения на вкладке Selection.
Типы данных: double
duty cycle - коэффициент заполнения входного сигналаКоэффициент заполнения входного сигнала, возвращаемый в виде скаляра.
Чтобы включить этот порт, выберите Duty Cycle как опцию измерения на вкладке Selection.
Типы данных: double
delay - Задержка входного сигналаЗадержка входного сигнала, возвращаемая как скаляр.
Чтобы включить этот порт, выберите Delay как опцию измерения на вкладке Selection.
Типы данных: double
Period - Период измерения входного сигналаВыберите для измерения периода входного сигнала.
Период определяется как время, необходимое для завершения одного полного цикла периодического сигнала, заданное в секундах.
Frequency - Измерение частоты входного сигналаВыберите для измерения частоты входного сигнала.
Частота определяется как количество циклов, завершенных в модуль времени периодическим сигналом, заданным в герце. Это обратная переменная Period.
Rise Time - Измерьте время нарастания входного сигналаВыберите для измерения времени нарастания входного сигнала.
Время нарастания определяется как время, требуемое для возрастающего ребра сигнала для достижения от 10% до 90% (или от 20% до 80%) его устойчивого значения, заданного в секундах.
Fall Time - Измерьте время спада входного сигналаВыберите для измерения времени спада входного сигнала.
Время спада определяется как время, требуемое падающим ребром сигнала, чтобы перейти от 90% до 10% (или от 80% до 20%) от значения его устойчивого состояния, заданного в секундах.
Duty Cycle - Измерить коэффициент заполнения входного сигналаВыберите для измерения коэффициента заполнения входного сигнала.
Коэффициент заполнения определяется как отношение ширины положительного импульса к периоду, заданное как дробь.
Delay - Измерьте задержку входного сигналаВыберите, чтобы измерить задержку входного сигнала.
Задержка определяется как время, различие между точками пересечения порога между интересующим сигналом и тестовым сигналом, заданным в секундах.
Use same reference threshold for all measurements - Используйте тот же эталонный порог для измерения всех метрик синхронизацииВыберите, чтобы использовать тот же эталонный порог для измерения всех метрик синхронизации.
Reference threshold (V) - Эталонный порог, используемый для измерения временных показателей0 (по умолчанию) | скаляромЭталонное пороговое напряжение, используемое для измерения всех метрик синхронизации, задается как скаляр в вольтах.
Чтобы включить этот параметр, выберите Use same reference threshold for all measurements на вкладке Configuration.
Использовать get_param(gcb,'SameRefThreshold') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'SameRefThreshold',value) для задания Reference threshold (V) определенного значения.
Reference threshold (V) - Базовое пороговое напряжение, используемое для измерения периода и/или частоты0 (по умолчанию) | скаляромЭталонное пороговое напряжение, используемое для измерения периода и/или частоты интересующего сигнала, заданное в виде скаляра в вольтах.
Чтобы включить этот параметр, отмените выбор Use same reference threshold for all measurements на вкладке Configuration и выберите Period и/или Frequency на вкладке Selection.
Использовать get_param(gcb,'PeriodRefThreshold') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'PeriodRefThreshold',value) для задания Reference threshold (V) определенного значения.
Input range (V) - Пиковое значение входного сигнала[-1 1] (по умолчанию) | 2-элементный вектор-строкаПиковое значение входного сигнала, заданное как 2-элементный вектор-строка в вольтах. Первый элемент определяет значение надреза входного сигнала, а второй элемент определяет пиковое значение. Input range (V) используется для вычисления верхнего и нижнего пороговых уровней для вычисления времени подъема/падения.
Чтобы включить этот параметр, выберите Rise Time и/или Fall Time на вкладке Selection.
Использовать get_param(gcb,'Range') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'Range',value) для задания Reference threshold (V) определенного значения.
Type - Входные пороговые уровни для измерения времени нарастания/падения80%/20% (по умолчанию) | 90%/10%Определяет входные пороговые уровни для измерения времени подъема/падения, заданные как 80%/20% или 90%/10%.
Чтобы включить этот параметр, выберите Rise Time и/или Fall Time на вкладке Selection.
Использовать get_param(gcb,'MeasurementType') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'MeasurementType',value) для задания Reference threshold (V) определенного значения.
Reference threshold (V) - Базовое пороговое напряжение, используемое для измерения коэффициента заполнения0 (по умолчанию) | скаляромЭталонное пороговое напряжение для измерения коэффициента заполнения интересующего сигнала в виде скаляра в вольтах.
Чтобы включить этот параметр, отмените выбор Use same reference threshold for all measurements на вкладке Configuration и выберите Duty Cycle на вкладке Selection.
Использовать get_param(gcb,'DcRefThreshold') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'DcRefThreshold',value) для задания Reference threshold (V) определенного значения.
Reference threshold (V) - Пороговый уровень напряжения в интересующем сигнале, используемом для измерения задержки0 (по умолчанию) | скаляромПорог уровень напряжения в опорный сигнал интереса, задержка которого измеряется, задается в виде скаляра в вольтах.
Чтобы включить этот параметр, отмените выбор Use same reference threshold for all measurements на вкладке Configuration и выберите Delay на вкладке Selection.
Использовать get_param(gcb,'DelayRefThreshold') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'DelayRefThreshold',value) для задания Reference threshold (V) определенного значения.
Test threshold (V) - Пороговый уровень напряжения в тестовом сигнале, используемом для измерения задержки0 (по умолчанию) | скаляромПорог уровень напряжения в тестовом сигнале, по которому измеряется задержка опорного сигнала, задается в виде скаляра в вольтах.
Чтобы включить этот параметр, отмените выбор Use same reference threshold for all measurements на вкладке Configuration и выберите Delay на вкладке Selection.
Использовать get_param(gcb,'DelayTstThreshold') чтобы просмотреть текущее значение Reference threshold (V).
Использовать set_param(gcb,'DelayTstThreshold',value) для задания Reference threshold (V) определенного значения.
