show
Показать значения сетки заполнения
Описание
show( отображает двоичную сетку заполнения map)map в текущей системе координат с метками осей, представляющими мировые координаты.
show( отображает двоичную сетку заполнения map, "local")map в текущей системе координат с метками осей, представляющими локальные координаты вместо мировых координат.
show( отображает двоичную сетку заполнения map, "grid")map в текущей системе координат с метками осей, представляющими координаты сетки.
show(___, задает дополнительные опции, заданные одним или несколькими аргументами пары "имя-значение".Name,Value)
mapImage = show(___)show.
Примеры
Перемещение локальной карты и синхронизация с картой мира
Этот пример показывает, как переместить локальную эгоцентрическую карту и синхронизировать ее с большей картой мира. Этот процесс эмулирует транспортное средство в окружении и получение обновлений о препятствиях в новых областях.

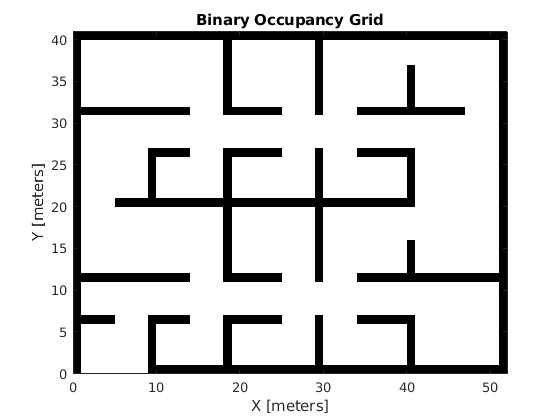

Загрузите карты примера. Создайте двоичную карту заполнения из complexMap.
load exampleMaps.mat
map = binaryOccupancyMap(complexMap);
show(map)

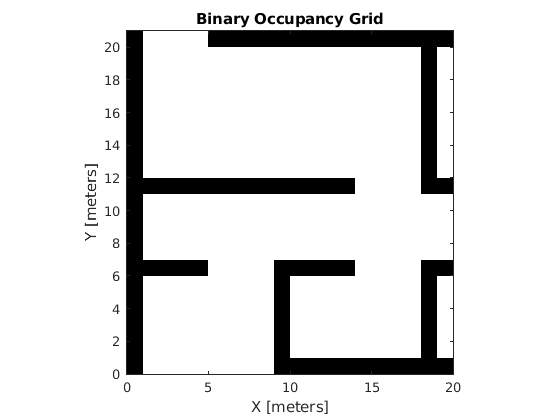

Создайте меньшую локальную карту.
mapLocal = binaryOccupancyMap(complexMap(end-20:end,1:20)); show(mapLocal)
Следуйте пути, запланированного на карте мира, и обновляйте локальную карту, когда вы перемещаете свою локальную систему координат.

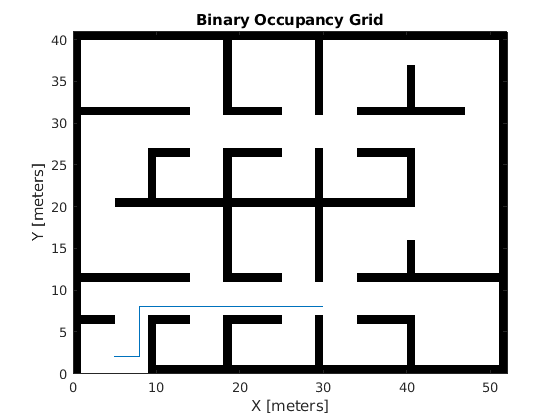

Задайте местоположение пути и постройте график на карте.
path = [5 2
8 2
8 8
30 8];
show(map)
hold on
plot(path(:,1),path(:,2))
hold off

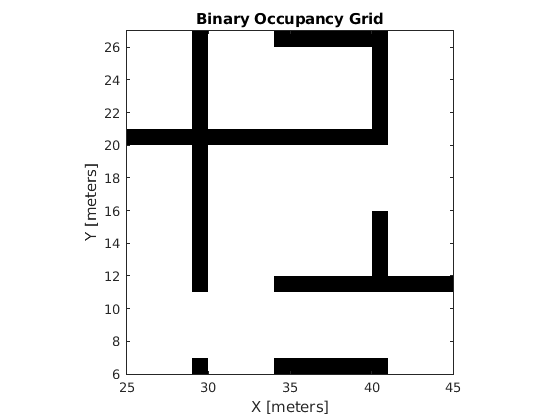

Создайте цикл для перемещения между точками с помощью разрешения карты. Разделите различие между точками на разрешение карты, чтобы увидеть, сколько инкрементных движений вы можете сделать.
for i = 1:length(path)-1 moveAmount = (path(i+1,:)-path(i,:))/map.Resolution; for j = 1:abs(moveAmount(1)+moveAmount(2)) moveValue = sign(moveAmount).*map.Resolution; move(mapLocal,moveValue, ... "MoveType","relative","SyncWith",map) show(mapLocal) drawnow limitrate pause(0.2) end end
