pdeellip
Нарисуйте эллипс в приложении PDE Modeler
Описание
pdeellip( рисует эллипс с центром в (xc,yc,a,b,phi)xc, yc), полуоси a и bи вращение phi (в радианах). The pdeellip команда открывает приложение PDE Modeler с указанным в нем эллипсом. Если приложение уже открыто, pdeellip добавляет указанный эллипс в окно приложения, не удаляя существующие фигуры.
pdeellip обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включить эллипс. Можно экспортировать матрицу описания геометрии из приложения PDE Modeler в MATLAB® Рабочая область путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации о формате матрицы описания геометрии см. decsg.
Примеры
Нарисуйте Ellipse в приложении PDE Modeler
Откройте окно приложения PDE Modeler, содержащее эллипс с центром (0,0) и полуосями 1 и 0,3. Поверните эллипс на против часовой стрелки.
pdeellip(0,0,1,0.3,pi/4)

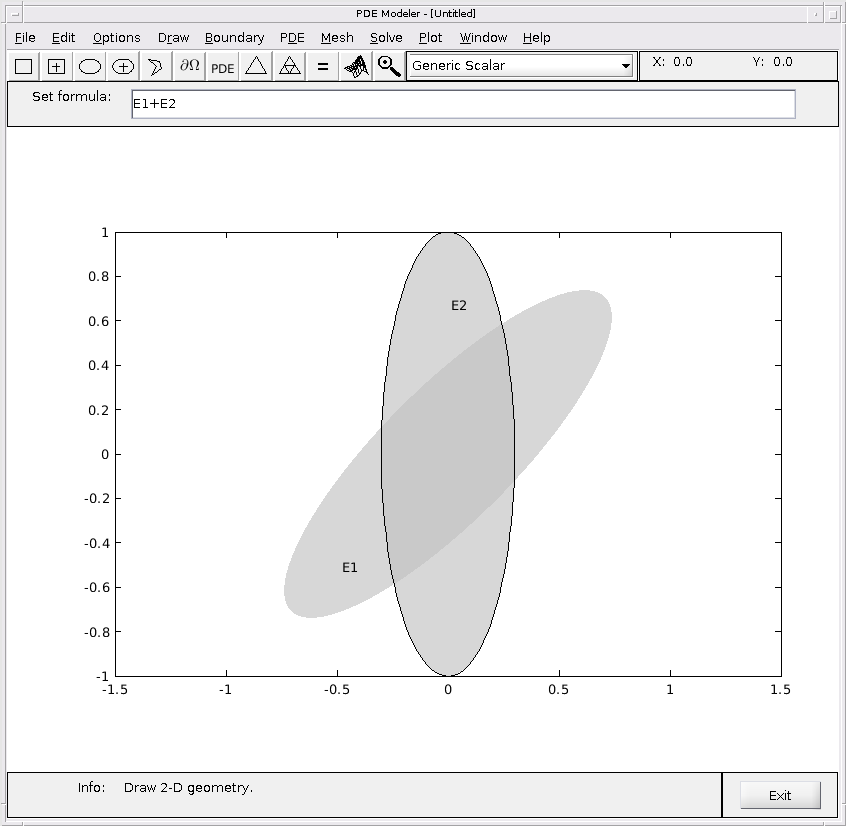

Вызовите pdeellip снова команда, чтобы нарисовать эллипс с тем же центром и полуосями, но повернуть его на против часовой стрелки. The pdeellip команда добавляет второй эллипс в окно приложения, не удаляя первый.
pdeellip(0,0,1,0.3,pi/2)
![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/DrawEllipseInPDEModelerAppExample_01.png)
Присвойте имя Ellipse в приложении PDE Modeler

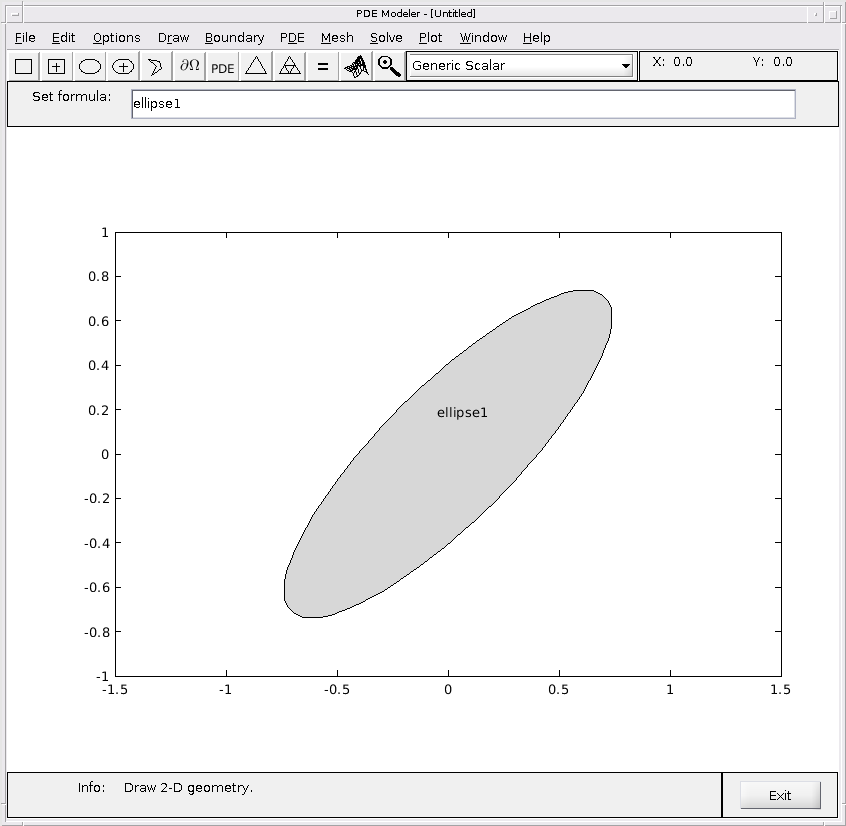

Откройте окно приложения PDE Modeler, содержащее эллипс с центром (0,0) и полуосями 1 и 0,3. Поверните эллипс на против часовой стрелки. Присвойте имя ellipse1 на этот эллипс.
pdeellip(0,0,1,0.3,pi/4,'ellipse1')![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/AssignNameToEllipseInPDEModelerAppExample_01.png)
Входные параметры
См. также
PDE Modeler | pdecirc | pdepoly | pderect
