pderect
Нарисуйте прямоугольник в приложении PDE Modeler
Описание
pderect( рисует прямоугольник с угловыми координатами, заданными как [xmin xmax ymin ymax])[xmin xmax ymin ymax]. The pderect команда открывает приложение PDE Modeler с заданным прямоугольником, нарисованным в нем. Если приложение уже открыто, pderect добавляет указанный прямоугольник в окно приложения, не удаляя существующие фигуры.
pderect обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включить прямоугольник. Можно экспортировать матрицу описания геометрии из приложения PDE Modeler в MATLAB® Рабочая область путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации о формате матрицы описания геометрии см. decsg.
pderect( присваивает прямоугольнику имя. В противном случае [xmin xmax ymin ymax], label)pderect использует имя по умолчанию, например R1, R2и так далее. Для квадратов, pderect использует имена по умолчанию SQ1, SQ2и так далее.
Примеры
Нарисуйте прямоугольник в приложении PDE Modeler
Откройте окно приложения PDE Modeler, содержащее прямоугольник с углами в (-1,-0.5), (-1,0.5), (1,0.5), и (1,-0.5).
pderect([-1 1 -0.5 0.5])

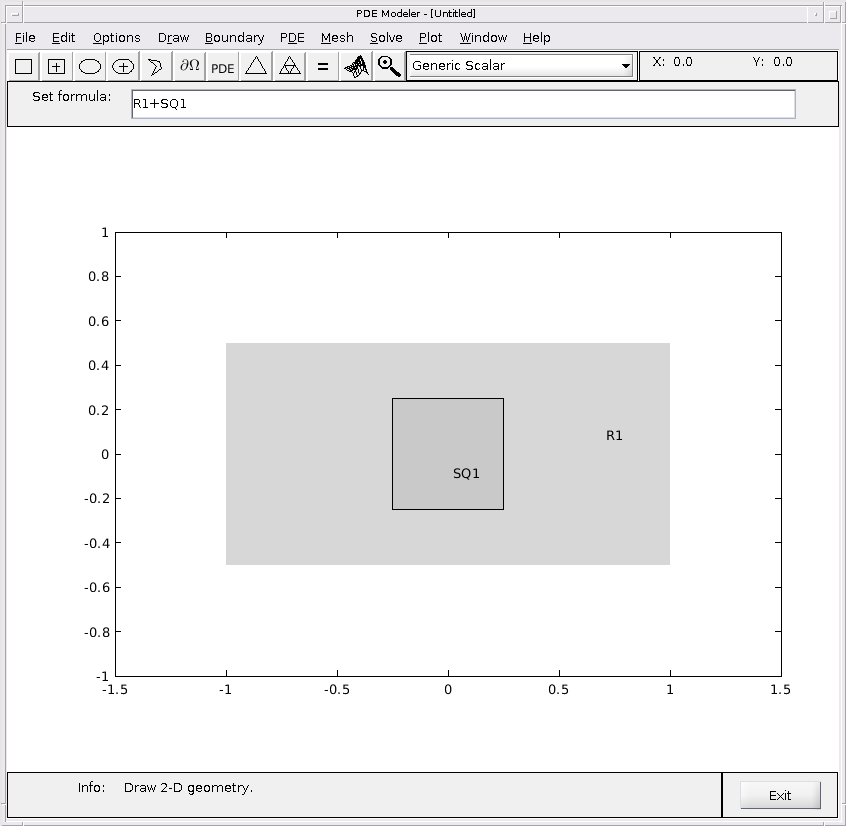

Вызовите pderect снова команда, чтобы нарисовать квадрат с углами в (-0.25,-0.25), (-0.25,0.25), (0.25,0.25), и (0.25,-0.25). The pderect команда добавляет квадрат в окно приложения, не удаляя прямоугольник.
pderect([-0.25 0.25 -0.25 0.25])
![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/DrawRectangleInPDEModelerAppExample_01.png)
Присвойте имя прямоугольнику в приложении PDE Modeler

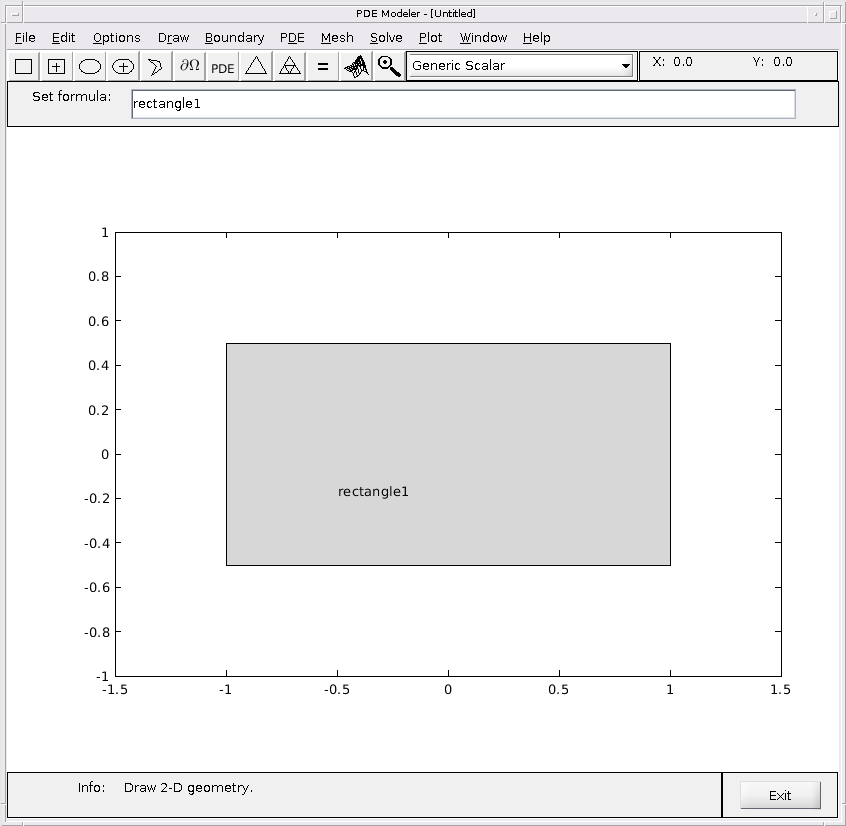

Откройте окно приложения PDE Modeler и нарисуйте прямоугольник с углами в (-1,-0.5), (-1,0.5), (1,0.5), и (1,-0.5). Присвойте имя rectangle1 к этому прямоугольнику.
pderect([-1 1 -0.5 0.5],'rectangle1')![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/AssignNameToRectangleInPDEModelerAppExample_01.png)
Входные параметры
Совет
pderectоткрывает приложение PDE Modeler и рисует прямоугольник. Если вместо этого необходимо нарисовать прямоугольники на фигуре MATLAB, используйтеrectangleфункция, для примера,rectangle('Position',[1,2,5,6]).
См. также
PDE Modeler | pdecirc | pdeellip | pdepoly
