Структура каскадного регулирования скорости для двигателя постоянного тока. Для питания двигателя постоянного тока используется управляемый ШИМ четырехквадрантный Chopper. Подсистема управления включает внешний контур регулировки скорости, внутренний контур управления током и генерацию ШИМ. Общее время симуляции (t) составляет 4 секунды. На t = 1,5 секунде крутящий момент нагрузки увеличивается. При t = 2,5 секунд задающей скорости изменяется с 1000 об/мин до 2000 об/мин.

Управляйте крутящим моментом в тяговом приводе с синхронной машиной гибридного возбуждения (HESM). Постоянные магниты и обмотка возбуждения возбуждают HESM. Высоковольтная батарея подает SM через управляемый трехфазный преобразователь для обмоток статора и через управляемый четырехквадрантный измельчитель для обмотки ротора. Идеальный источник скорости вращения обеспечивает нагрузку. Подсистема управления использует разомкнутый подход для управления крутящим моментом и замкнутый подход для управления током. В каждый момент выборки запрос крутящего момента преобразуется в соответствующие ссылки на токи. Текущее управление основано на ПИ. В симуляции используется несколько шагов крутящего момента как в режиме двигателя, так и в режиме генератора. Подсистема визуализации содержит возможности, которые позволяют вам видеть результаты симуляции.

Управляйте скоростью вращения ротора в тяговом приводе с синхронной машиной гибридного возбуждения (HESM). Постоянные магниты и обмотка возбуждения возбуждают HESM. Высоковольтная батарея питает HESM через управляемый трехфазный преобразователь для обмоток статора и через управляемый четырехквадрантный измельчитель для обмотки ротора. Идеальный источник крутящего момента обеспечивает нагрузку. Подсистема управления включает многоскоростную основанную на ПИ структуру каскадного регулирования. Структура управления имеет внешний цикл управления угловой скоростью и три внутренних контура управления током. Подсистема визуализации содержит возможности, которые позволяют вам видеть результаты симуляции.

Управляйте выходом напряжением преобразователя с четырьмя переключателями buck-boost. Чтобы настроить коэффициент заполнения, Подсистема управления использует основанный на ПИ алгоритм управления. В режимах boost и buck один переключатель управляет коэффициентом заполнения, один управляется обратно, а два других находятся в фиксированных положениях. Напряжение входа и нагрузка системы считаются постоянными на протяжении всей симуляции. Общее время симуляции (t) составляет 0,25 секунды. На t = 0,15 секунде изменяется уставка напряжения и система переключается из режима buck в режим boost.

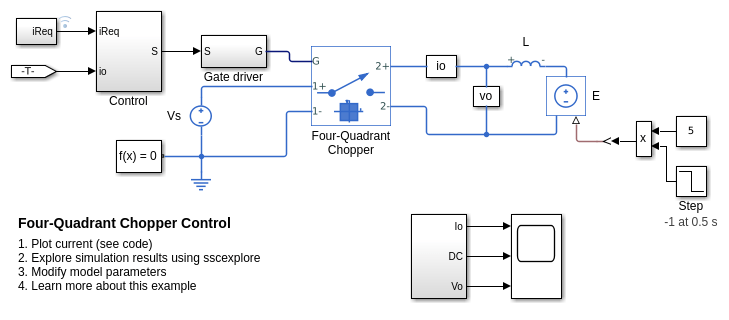

Управляйте шоппером с четырьмя квадрантами. Подсистема Control реализует простой основанный на ПИ алгоритм управления для управления выхода током. В симуляции используются как положительные, так и отрицательные ссылки. Общее время симуляции (t) составляет 1 секунду. На t = 0,5 секунде полярность источника E постоянного тока нагрузки изменяется.

Управляйте крутящим моментом в тяговом приводе с синхронной машиной (SM). Высоковольтная батарея подает SM через управляемый трехфазный преобразователь для обмоток статора и управляемый четырехквадрантный измельчитель для обмотки ротора. Идеальный источник скорости вращения обеспечивает нагрузку. Подсистема управления использует разомкнутый подход для управления крутящим моментом и замкнутый подход для управления током. В каждый момент выборки запрос крутящего момента преобразуется в соответствующие ссылки на токи. Текущее управление основано на ПИ. В симуляции используется несколько шагов крутящего момента как в режиме двигателя, так и в режиме генератора. Планирование задач реализовано как конечный автомат Stateflow ®. Подсистема визуализации содержит возможности, которые позволяют вам видеть результаты симуляции.

Управляйте скоростью вращения ротора в тяговом приводе с синхронной машиной (SM). Высоковольтная батарея подает SM через управляемый трехфазный преобразователь для обмоток статора и управляемый четырехквадрантный измельчитель для обмотки ротора. Идеальный источник крутящего момента обеспечивает нагрузку. Подсистема управления включает в себя многоскоростную основанную на ПИ структуру каскадного регулирования, которая имеет внешний цикл управления угловой скоростью и тремя внутренними контурами управления током. Планирование задач в Подсистеме управления реализовано как конечный автомат Stateflow ®. Подсистема визуализации содержит возможности, которые позволяют вам видеть результаты симуляции.
