P-Channel MOSFET

Полупроводниковый полупроводниковый транзистор P-канала оксида металла с использованием уравнения Шичмана-Ходжеса или модели на основе поверхностного потенциала

развернуть все на странице

Библиотека:
Simscape/Электрический/Полупроводники и конвертеры

Описание

Блок P-Channel MOSFET обеспечивает два основных варианта моделирования:

На основе порогового напряжения - использует уравнение Шичмана-Ходжеса, чтобы представлять устройство. Этот подход моделирования, основанный на пороговом напряжении, имеет преимущества простой параметризации и простых выражений напряжения тока. Однако эти модели имеют трудности в точном захвате переходов через пороговое напряжение и не имеют некоторых важных эффектов, таких как насыщение скорости. Для получения дополнительной информации смотрите Основанная на пороге модель.
Этот вариант предоставляет четыре способа параметризации N-канального MOSFET:
- Путем определения параметров из таблицы данных.
- Путем непосредственного определения параметров уравнения.
- По двумерной интерполяционной таблице аппроксимации к кривой I-V (ток-напряжение). Для получения дополнительной информации смотрите Представление двумерную интерполяционную таблицу.
- По 3-D интерполяционной таблице приближение к кривой I-V (ток-напряжение), которая включает данные о температуре. Для получения дополнительной информации смотрите Представление 3-D Интерполяционную таблицу.
Основанный на поверхностном потенциале - Использует поверхностно-потенциальное уравнение, чтобы представлять устройство. Этот подход к моделированию обеспечивает более высокий уровень точности модели, чем могут обеспечить простые модели квадратного закона (основанные на пороге напряжения). Компромисс заключается в том, что существует больше параметров, которые требуют извлечения. Для получения дополнительной информации см. Модель.

Вместе с вариантами теплового порта (см. Тепловой порт), блок поэтому предоставляет вам четыре варианта выбора. Чтобы выбрать нужный вариант, щелкните правой кнопкой мыши блок в модели. В контекстном меню выберите Simscape > Block choices, а затем один из следующих опций:

Threshold-based - Базовая модель, которая представляет устройство с помощью уравнения Шичмана-Ходжеса (основанного на пороговом напряжении) и не моделирует термальные эффекты. Это значение по умолчанию.
Threshold-based with thermal - Модель, основанная на пороговом напряжении и с пустым тепловым портом.
Surface-potential-based - Модель, основанная на поверхностном потенциале. Эта модель не моделирует термальные эффекты.
Surface-potential-based with thermal - Тепловой вариант модели, основанный на поверхностном потенциале.

Основанная на пороге модель

Основанный на пороге вариант блока использует уравнения Шичмана и Ходжеса [1] для полевого транзистора с изолированным затвором, чтобы представлять МОП-транзистор P-канала.

Ток стока-источника, _IDS, зависит от области операции:

В отключенной области (- _VGS < - _Vth) ток источника стока:

$I_{D S} = 0$
В линейной области (0 < - _VDS < - _VGS ₊ Vth) ток источника стока:

$I_{D S} = - K ((V_{G S} - V_{t h}) V_{D S} - V_{D S}^{2} / 2) (1 + λ | V_{D S} |)$
В насыщенной области (0 < - _VGS + _Vth < _- VDS) ток источника стока:

$I_{D S} = - (K / 2) {(V_{G S} - V_{t h})}^{2} (1 + λ | V_{D S} |)$

В предыдущих уравнениях:

K - коэффициент усиления транзистора.
_VDS - отрицательное напряжение источника стока.
_VGS - напряжение источника затвора.
_Vth - пороговое напряжение. Для четырехкомпонентной параметризации _Vth получается с помощью этих уравнений:

_VBS область значений _Vth уравнение
$V_{B S} \leq 0$ $V_{t h} = V_{T 0} + γ (\sqrt{2 ϕ_{B}}) - γ (\sqrt{2 ϕ_{B} + V_{B S}})$
$0 < V_{B S} \leq 4 ϕ_{B}$ $V_{t h} = V_{T 0} - \frac{γ V_{B S}}{\sqrt{2 ϕ_{B}}}$
$V_{B S} > 4 ϕ_{B}$ $V_{t h} = V_{T 0} + γ (\sqrt{2 ϕ_{B}})$
λ - модуляция канала.

_VBS область значений	_Vth уравнение
$V_{B S} \leq 0$	$V_{t h} = V_{T 0} + γ (\sqrt{2 ϕ_{B}}) - γ (\sqrt{2 ϕ_{B} + V_{B S}})$
$0 < V_{B S} \leq 4 ϕ_{B}$	$V_{t h} = V_{T 0} - \frac{γ V_{B S}}{\sqrt{2 ϕ_{B}}}$
$V_{B S} > 4 ϕ_{B}$	$V_{t h} = V_{T 0} + γ (\sqrt{2 ϕ_{B}})$

Модель заряда для основанного на пороге варианта

Блок моделирует соединительные емкости либо по фиксированным емкостным значениям, либо по сведенным в таблицу значениям как функцию напряжения источника стока. В любом случае можно либо непосредственно задать значения емкости соединения затвора и затвора, либо позволить блоку вывести их из значений входной и обратной передаточной емкости. Поэтому опции Parameterization для модели заряда на вкладке Capacitance:

Specify fixed input, reverse transfer and output capacitance - Обеспечьте фиксированные значения параметров из таблицы данных и дайте блоку преобразовать входные и обратные значения емкости передачи в значения емкости соединения, как описано ниже. Это метод по умолчанию.
Specify fixed gate-source, gate-drain and drain-source capacitance - Задайте фиксированные значения параметров емкости соединения непосредственно.
Specify tabulated input, reverse transfer and output capacitance - Обеспечить табличные значения напряжений емкости и стока-источника на основе графиков таблицы данных. Блок преобразует входные и обратные значения емкости переноса в значения емкости соединения, как описано ниже.
Specify tabulated gate-source, gate-drain and drain-source capacitance - Предоставить табличные значения для соединительных емкостей и напряжения источника стока.

Используйте один из табличных опций емкости (Specify tabulated input, reverse transfer and output capacitance или Specify tabulated gate-source, gate-drain and drain-source capacitance), когда таблица данных предоставляет график соединительных емкостей как функцию напряжения источника стока. Использование табличных значений емкости дает более точные динамические характеристики и избегает необходимости итерационной настройки параметров, чтобы соответствовать динамике.

Если вы используете Specify fixed gate-source, gate-drain and drain-source capacitance или Specify tabulated gate-source, gate-drain and drain-source capacitance опция, вкладка Capacitance позволяет вам задавать Gate-drain junction capacitance, Gate-source junction capacitance и Drain-source junction capacitance значения параметров (фиксированные или табличные) непосредственно. В противном случае блок выводит их из Input capacitance, Ciss, Reverse transfer capacitance, Crss и Output capacitance, Coss значений параметров. Эти два метода параметризации связаны следующим образом:

_CGD = Crss
_CGS = Ciss – Crss
_CDS = Coss – Crss

Для параметризации четырех выводов Input capacitance, Ciss, Reverse transfer capacitance, Crss и Output capacitance, Coss получаются с помощью этих уравнений:

_CGD = Crss
_CGS + _CGB = Ciss – Crss
_CDB = Coss – Crss

Упрощенная емкостная модель Майера используется, чтобы описать емкость источника затвора, _CGS, объемную емкость затвора, _CGB и емкость стока затвора, _CGD. Эти рисунки показывают, как емкости затвора и источника затвора изменяются мгновенно, в то время как

Емкость затвора и источника затвора изменяется мгновенно.

Двух фиксированных емкостных опций (Specify fixed input, reverse transfer and output capacitance или Specify fixed gate-source, gate-drain and drain-source capacitance) позвольте Вам емкость соединения ворот модели как фиксированная емкость источника ворот _CGS и или фиксированное или нелинейная емкость утечки ворот _CGD. Если вы выбираете Gate-drain charge function is nonlinear опция для параметра Gate-drain charge-voltage linearity, тогда отношение шибер-сток определяется кусочно-линейной функцией, показанной на следующем рисунке.

Для получения инструкции о том, как сопоставить временную характеристику с значениями емкости устройства, смотрите N-Channel IGBT блок страницы с описанием. Однако это отображение является только приблизительным, потому что напряжение Миллера обычно больше изменяется от порогового напряжения, чем в случае IGBT.

Примечание

Поскольку эта реализация блока включает модель заряда, вы должны смоделировать импеданс схемы, приводящей в действие ворота, чтобы получить репрезентативную динамику включения и выключения. Поэтому, если вы упрощаете схему управления затвором, представляя ее как управляемый источник напряжения, вы должны включать подходящий последовательный резистор между источником напряжения и затвором.

Представление по двумерной интерполяционной таблице

Для представления интерполяционной таблицы варианта детализированного блока, вы предоставляете сведенные в таблицу значения для токов истока-стока как функции от напряжения истока-затвора и напряжения истока-затвора. Основным преимуществом использования этой опции является скорость симуляции. Это также позволяет вам параметризовать устройство из измеренных данных или из данных, полученных из другой среды симуляции.

Этот рисунок показывает реализацию опции двумерной интерполяционной таблицы, когда вы задаете Isd-Vsd parameterization Provide negative and positive Vsd data:

Этот рисунок показывает реализацию опции двумерной интерполяционной таблицы, когда вы задаете Isd-Vsd parameterization Provide positive Vsd data only:

Для четырех выводов MOSFET потенциал поверхности и значения фактора тела вычисляются на основе ближайшего порогового напряжения, как показано на этом изображении:

Представление по 3-D Интерполяционным таблицам

Для представления интерполяционной таблицы, зависящей от температуры, детализированного варианта блока, вы предоставляете сведенные в таблицу значения для токов истока-стока как функции напряжения затвора источника, напряжения затвора источника и температуры.

Модель, основанная на поверхностном потенциале

Вариант блока, основанный на поверхностном потенциале, обеспечивает более высокий уровень точности модели, чем простая модель квадратного закона (основанная на пороге напряжения). Вариант блока на основе поверхностного потенциала включает следующие эффекты:

Полностью нелинейная емкостная модель (включая нелинейную емкость Миллера)
Сохранение заряда внутри модели, поэтому вы можете использовать модель для симуляций, чувствительных к заряду
Насыщение скорости и модуляция длины канала
Внутренний диод тела
Обратное восстановление в модели диода тела
Температурное масштабирование физических параметров
Для теплового варианта, динамического самонагрева (то есть можно симулировать эффект самонагрева на электрические характеристики устройства)

Эта модель является минимальной версией модели PSP мирового стандарта (см. https://briefs.techconnect.org/papers/introduction-to-psp-mosfet-model/), включая только определенные эффекты от модели PSP, чтобы найти баланс между точностью модели и сложностью. Для получения дополнительной информации о физическом фоне явлений, включенных в эту модель, см. [2].

Поверхностно-потенциальное уравнение выведено подобно способу, описанному на N-Channel MOSFET блоке страницы с описанием, со всеми напряжениями, зарядами и токами, умноженными на -1.

Общая модель состоит из внутренней MOSFET, заданной композицией поверхностного потенциала, диода тела, последовательных сопротивлений и фиксированных емкостей перекрытия, как показано на схеме.

Моделирование диода тела

Блок моделирует диод тела либо как идеальный, экспоненциальный диод, либо как сведенный в таблицу диод.

Экспоненциальный диод

Блок моделирует диод тела либо как идеальный, экспоненциальный диод, либо как сведенный в таблицу диод.

Когда вы задаете Model body diode Exponentialсоединительная и диффузионная емкости:

$I_{d i o} = I_{s} [\exp (- \frac{V_{B D}}{n ϕ_{T}}) - 1]$

$C_{j} = \frac{C_{j 0}}{\sqrt{1 + \frac{V_{B D}}{V_{b i}}}}$

$C_{d i f f} = \frac{τ I_{s}}{n ϕ_{T}} \exp (- \frac{V_{B D}}{n ϕ_{T}})$

где:

_Idio - ток через диод.
_Is - обратный ток насыщения.
_VBD - напряжение стока тела.
n является фактором идеальности.
_ϕT - тепловое напряжение.
_Cj - соединительная емкость диода.
_Cj0 является емкостью перехода с нулевым смещением.
_Vbi - это встроенное напряжение.
_Cdiff - диффузионная емкость диода.
τ - время транзита.

Емкости определяются посредством явного вычисления зарядов, которые затем дифференцируются, чтобы дать емкостные выражения выше. Блок вычисляет емкостные диодные токи как производные по времени от соответствующих зарядов, аналогичные расчетам в модели MOSFET на основе поверхностного потенциала.

Табличный диод

Чтобы смоделировать сведенный в таблицу диод, установите параметр Model body diode равным Tabulated I-V curve. Этот рисунок показывает реализацию табличной опции диода:

При выборе этой параметризации необходимо предоставить данные только для прямого смещения.

Блок реализует диод с помощью опции сплайна-интерполяции. Если диод превышает заданные табличные данные области значений, блок использует метод линейной экстраполяции в последней точке данных тока напряжения.

Примечание

Сведенный в таблицу диод не моделирует обратное разбиение.

Моделирование температурной зависимости

Поведение по умолчанию состоит в том, что зависимость от температуры не моделируется, и устройство моделируется при температуре, для которой вы обеспечиваете параметры блоков. Чтобы смоделировать зависимость от температуры во время симуляции, выберите Model temperature dependence для параметра Parameterization на вкладке Temperature Dependence.

Основанная на пороге модель

Для варианта, основанного на пороге, можно включать моделирование зависимости статического поведения транзистора от температуры во время симуляции. Температурная зависимость соединительных емкостей не моделируется, что является гораздо меньшим эффектом.

При включении температурной зависимости транзистор, определяющий уравнения, остается неизменным. Коэффициент усиления, K и пороговое напряжение, _Vth, становятся функцией от температуры согласно следующим уравнениям:

$K_{T s} = K_{T m 1} {(\frac{T_{s}}{T_{m 1}})}^{B E X}$

V _ths = _Vth1 + α (_Ts - _Tm1)

где:

_Tm1 - температура, при которой заданы параметры транзистора, заданная Measurement temperature значением параметров.
_Ts - температура симуляции.
_KTm1 - коэффициент усиления транзистора при температуре измерения.
_KTs - коэффициент усиления транзистора при температуре симуляции. Это значение усиления транзистора, используемое в уравнениях MOSFET, когда моделируется температурная зависимость.
_Vth1 - пороговое напряжение при температуре измерения.
_Vths - пороговое напряжение при температуре симуляции. Это пороговое значение напряжения, используемое в уравнениях MOSFET, когда моделируется температурная зависимость.
BEX - показатель температуры мобильности. Типичное значение BEX - -1,5.
α - коэффициент температуры порога напряжения затвора, d _Vth/ d T.

Для параметризации четырех выводов _Vth получается с помощью этих уравнений:

_VBS область значений	_Vth уравнение
$V_{B S} \leq 0$	$\frac{d V_{t h}}{d T} = \frac{d V_{T 0}}{d T} - \frac{γ}{2 \sqrt{2 ϕ_{B}}} \frac{d 2 ϕ_{B}}{d T} + \frac{γ}{2 \sqrt{2 ϕ_{B} - V_{B S}}} \frac{d 2 ϕ_{B}}{d T}$
$0 < V_{B S} \leq 4 ϕ_{B}$	$\frac{d V_{t h}}{d T} = \frac{d V_{T 0}}{d T} - \frac{γ V_{B S}}{4} {(2 ϕ_{B})}^{- \frac{3}{2}} \frac{d 2 ϕ_{B}}{d T}$
$V_{B S} > 4 ϕ_{B}$	$\frac{d V_{t h}}{d T} = \frac{d V_{T 0}}{d T} - \frac{γ}{2 \sqrt{2 ϕ_{B}}} \frac{d 2 ϕ_{B}}{d T}$

Где:

$ϕ_{B} = \frac{k T}{q} \ln (\frac{N_{B}}{n_{i}})$ - поверхностный потенциал и $\frac{d 2 ϕ_{B}}{d T} = - \frac{1}{T} [2 ϕ_{B} - (\frac{E_{g} (0)}{q} + \frac{3 k T}{q})]$ .
_Eg(0) - экстраполированная полоса диапазона нулевой степени, которая равна 1.16 eV для кремния.
_VBS - напряжение массового источника.

Для большинства MOSFETS можно использовать значение по умолчанию -1.5 для BEX. Некоторые таблицы данных приводят значение для α, но чаще всего они обеспечивают температурную зависимость для источника стока от сопротивления, _RDS(on). В зависимости от метода параметризации блоков, у вас есть два способа задать α:

Если вы параметризоваете блок из таблицы данных, вы должны предоставить _RDS(on) при второй температуре измерения. Затем блок вычисляет значение α на основе этих данных.
Если вы параметризованы путем определения параметров уравнения, вы должны предоставить значение для α непосредственно.

Если у вас есть больше данных, содержащих ток стока как функцию напряжения затвора-источника для более чем одной температуры, то вы также можете использовать Simulink^® Разработайте Optimization™ программное обеспечение, чтобы помочь настроить значения для α и BEX.

Модель, основанная на поверхностном потенциале

Модель, основанная на поверхностном потенциале, включает температурные эффекты емкостных характеристик, а также моделирование зависимости статического поведения транзистора от температуры во время симуляции.

Параметр Measurement temperature на вкладке Main задает температуру _Tm1 при которой были извлечены другие параметры устройства. Вкладка Temperature Dependence предоставляет температуру симуляции, _Ts и коэффициенты масштабирования температуры для других параметров устройства. Для получения дополнительной информации см. «Температурная зависимость» (Surface-Potential-Based Variant).

Тепловой порт

Блок имеет дополнительный тепловой порт, скрытый по умолчанию. Чтобы открыть тепловой порт, щелкните правой кнопкой мыши блок в вашей модели и выберите соответствующий вариант блока:

Для модели, основанной на пороговом напряжении и с пустым тепловым портом, выберите Simscape > Block choices > Threshold-based with thermal.
Для теплового варианта модели на основе поверхностного потенциала выберите Simscape > Block choices > Surface-potential-based with thermal.

Это действие отображает тепловой порт, H на значке блока, и отображает параметры Thermal Port.

Используйте тепловой порт, чтобы симулировать эффекты сгенерированного тепла и температуры устройства. Для получения дополнительной информации об использовании тепловых портов и о параметрах Thermal Port, смотрите Симуляция Термальных эффектов в Полупроводниках.

Допущения и ограничения

При моделировании температурной зависимости для варианта блока на основе порога примите к сведению следующее:

Блок не учитывает зависящие от температуры эффекты на соединительные емкости.
Когда вы задаете _RDS(on) при второй температуре измерения, она должна быть приведена для той же рабочей точки (то есть того же тока стока и напряжения источника затвора), что и для другого _RDS(on) значения. Несогласованные значения для _RDS(on) при более высокой температуре приведут к нефизическим значениям для α и непредставительных результатов симуляции. Обычно _RDS(on) увеличивается в 1,5 раза при увеличении температуры на сто степеней.
Возможно, вам потребуется настроить значения BEX и порогового напряжения, _Vth, чтобы воспроизвести отношение _IDS - _VGS (при наличии) для данного устройства. Увеличение _Vth перемещает _IDS _- VGS графики вправо. Значение BEX влияет на то, пересекают ли кривые _IDS - VGS для разных температур друг друга, или нет, для _{областей значений} VDS _и VGS учитываемых. Поэтому неподходящее значение может привести к тому, что различные температурные кривые окажутся переупорядоченными. _{Цитирование} RDS(on) значений для более высоких токов, предпочтительно близких к току, при котором он будет работать в вашей схеме, уменьшит чувствительность к точному значению BEX.

Порты

Сохранение

расширить все

`G` - Терминал управления ключами
электрический

Электрический порт сопоставлен с клеммой транзисторного затвора

`D` - Дренажный терминал
электрический

Электрический порт сопоставлен с выводом стока транзистора

`S` - Исходный терминал
электрический

Электрический порт сопоставлен с выводом источника транзистора

`B` - Терминал кузова
электрический

Электрический порт сопоставлен с выводом тела транзистора

Зависимости

Чтобы включить этот порт, установите Number of terminals равным Four.

Параметры

расширить все

Главная (вариант, основанный на пороге)

Это строение вкладки Main соответствует варианту блока на основе порога, который является вариантом по умолчанию. Если используется вариант блока на основе поверхностного потенциала, см. «Основной» (вариант на основе поверхностного потенциала).

`Number of terminals` - Параметризация клеммы
`Three` (по умолчанию) | `Four`

Количество клемм блока.

`Parameterization` - Параметризация блоков
`Specify from a datasheet` (по умолчанию) | `Specify using equation parameters directly`

Выберите один из следующих методов параметризации блоков:

Specify from a datasheet - Обеспечить сток-источник сопротивления и соответствующий ток стока и напряжение затвора-источника. Блок вычисляет коэффициент усиления транзистора для уравнений Шичмана и Ходжеса из этой информации. Это метод по умолчанию.
Specify using equation parameters directly - Обеспечивает коэффициент усиления транзистора.

`Drain-source on resistance, R_DS(on)` - Дренажный источник сопротивления
`0.167` `Ohm` (по умолчанию)

Отношение напряжения стока-источника к току стока для заданных значений тока стока и напряжения затвора-источника. _RDS(on) должно иметь положительное значение.

Зависимости

Этот параметр видим только, когда вы выбираете Specify from a datasheet для параметра Parameterization.

`Drain current, Ids, for R_DS(on)` - Ток слива, Идс, для R_DS (вкл.)
`-2.5` `A` (по умолчанию)

Ток стока, используемый блоком, чтобы вычислить значение сопротивления стока-источника. _IDS должно иметь отрицательное значение.

Зависимости

Этот параметр видим только, когда вы выбираете Specify from a datasheet для параметра Parameterization.

`Gate-source voltage, Vgs, for R_DS(on)` - Напряжение источника управления, Vgs, для R_DS (вкл.)
`-4.5` `V` (по умолчанию)

Напряжение источника затвора, используемое блоком, чтобы вычислить значение сопротивления источника стока. _VGS должно иметь отрицательное значение.

Зависимости

Этот параметр видим только, когда вы выбираете Specify from a datasheet для параметра Parameterization.

`Gain, K` - Усиление, К
`2` `A/V²` (по умолчанию)

Положительный коэффициент постоянного усиления для уравнений Шичмана и Ходжеса.

Зависимости

Чтобы включить этот параметр, установите Parameterization равным Specify using equation parameters directly.

`Gate-source threshold voltage, Vth` - Пороговое напряжение источника управления
`-1.4` `V` (по умолчанию)

Пороговое напряжение источника управления _Vth в уравнениях Шичмана и Ходжеса. Для устройства расширения _Vth должны быть отрицательными. Для устройства режима истощения _Vth должны быть положительными.

Зависимости

Чтобы включить этот параметр, установите Terminals равным Three.

`Gate-source threshold voltage at zero bulk-source voltage, Vth0` - Пороговое напряжение затвора при нулевом напряжении массового источника
`-1.4` `V` (по умолчанию)

Пороговое напряжение затвора-источника при нуле объемного напряжения _Vth0 в уравнениях Шичмана и Ходжеса.

Зависимости

Чтобы включить этот параметр, установите Terminals равным Four.

`Channel modulation, L` - Модуляция канала
`0` `1/V` (по умолчанию)

Модуляция длины канала, обычно обозначаемая математическим символом Когда в насыщенной области это минус скорость изменения тока стока с напряжением стока-источника. Влияние на ток стока, как правило, невелико, и эффектом пренебрегают, если вычислять коэффициент усиления транзистора, K от сопротивления источника стока, _RDS(on). Типичное значение - 0,02, но эффект может быть проигнорирован в большинстве симуляций схем. Однако в некоторых схемах небольшое ненулевое значение может помочь числовой сходимости.

`Gate-source threshold voltage at first non-zero bulk-source voltage, Vth1` - Пороговое напряжение затвора при первом ненулевом объемном напряжении
`-1.6071` `V` (по умолчанию)

Пороговое напряжение затвора-источника при первом ненулевом объемном напряжении источника _Vth1 в уравнениях Шичмана и Ходжеса.

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify from a datasheet

`First bulk-source voltage, Vbs1` - Первое объемное напряжение
`1` `V` (по умолчанию)

Первое напряжение массового источника, _Vbs1

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify from a datasheet

`Gate-source threshold voltage at second non-zero bulk-source voltage, Vth2` - Пороговое напряжение затвора при втором ненулевом объемном напряжении
`-1.7660` `V` (по умолчанию)

Пороговое напряжение затвора-источника во втором ненулевом объемном источнике напряжения, _Vth2 в уравнениях Шичмана и Ходжеса.

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify from a datasheet

`Second bulk-source voltage, Vbs2` - Второе объемное напряжение
`2` `V` (по умолчанию)

Второе напряжение массового источника, _Vbs2

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify from a datasheet

`Body factor` - Коэффициент тела
`0.5` `V^0.50000` (по умолчанию)

Коэффициент тела, γ.

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify using equations parameters directly

`Surface potential` - Поверхностный потенциал
`0.5` `V` (по умолчанию)

Поверхностный потенциал

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four
Parameterization с Specify using equations parameters directly

`Measurement temperature` - Температура измерения
`25` `degC` (по умолчанию)

Температура _Tm1 при которой измеряется Drain-source on resistance, R_DS(on).

`Vector of source-gate voltages, Vsg` - Вектор напряжений истока-затвора
`[-.5, 2, 3, 4, 5]` `V` (по умолчанию)

Вектор напряжений истока-затвора.

Зависимости

Чтобы включить этот параметр, установите Parameterization на Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent).

`Vector of source-drain voltages, Vsd` - Вектор входно-сливных напряжений
`[0, 2, 4, 8, 12, 16, 20]` `V` (по умолчанию)

Вектор напряжений истока-стока, используемый для поиска таблицы. Векторные значения должны быть строго увеличены.

Зависимости

Чтобы включить этот параметр, установите Parameterization на Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent).

`Vector of source-bulk voltages, Vsb` - Вектор dsource-объемных напряжений
`[0, -4, -6, -12]` `V` (по умолчанию)

Вектор исходно-объемных напряжений, используемый для поиска таблицы.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Four и Parameterization к любому из Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent).

`Tabulated source-drain currents, Isd(Vsg,Vsd)` - Табличные токи истока-стока, независимые от температуры
`[0, 0, 0, 0, 0, 0, 0; 0, .003, .0038, .0043, .0046, .0048, .0049; 0, .0055, .008, .009, .0095, .01, .0101; 0, .0115, .016, .018, .019, .0195, .02; 0, .0152, .0225, .0265, .028, .0295, .03]` `A` (по умолчанию)

Сведенные в таблицу значения для токов истока-стока как функции от напряжения истока-затвора и напряжения истока-стока, которые будут использоваться для поиска 2-D таблице. Каждое значение в матрице задает ток стока-источника для определенной комбинации напряжения затвора-источника и напряжения стока-источника. Размер матрицы должен совпадать с размерностями, заданными векторами напряжения источника-затвора и напряжения стока источника.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Three и Parameterization к Lookup table (2-D, temperature independent).

`Vector of temperatures, T` - Вектор температур
`[25 125]` `degC` (по умолчанию)

Вектор температур, используемый для поиска по таблице. Векторные значения должны быть строго увеличены. Значения могут быть неоднородно разнесены.

Зависимости

Чтобы включить этот параметр, установите Parameterization равным Lookup table (3-D, temperature dependent).

`Tabulated source-drain currents, Isd(Vsg,Vsd,T)` - Табличные токи истока-стока зависят от температуры
`zeros(5, 7, 2)` `A` (по умолчанию)

Сведенные в таблицу значения для токов истока-стока как функции от напряжения истока-затвора, напряжения истока-стока и температуры, которые будут использоваться для поиска 2-D таблице. Каждое значение в матрице задает ток стока-источника для определенной комбинации напряжения затвора-источника, напряжения стока-источника и температуры. Размер матрицы должен совпадать с размерностями, заданными напряжением источника-затвора, напряжением стока источника и векторами температуры.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Three и Parameterization к Lookup table (3-D, temperature dependent).

`Tabulated gate-source threshold voltage, Vth(Vsb)` - Вектор независимой от температуры порогового напряжения затвора-источника
`[.4, 1.2, 1.4, 1.45]` `V` (по умолчанию)

Сведенные в таблицу значения напряжения порога затвора-источника как функции объемного напряжения источника для использования 2-D поиске таблицы Значения вектора должны быть строго увеличены.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Four и Parameterization к Lookup table (2-D, temperature independent).

`Tabulated source-drain currents at zero source-bulk voltage, Isd(Vsg,Vsd)` - Табличные токи истока-стока при нулевом уровне объемного напряжения, независимые от температуры
`[0, 0, 0, 0, 0, 0, 0; 0, .003, .0038, .0043, .0046, .0048, .0049; 0, .0055, .008, .009, .0095, .01, .0101; 0, .0115, .016, .018, .019, .0195, .02; 0, .0152, .0225, .0265, .028, .0295, .03]` `A` (по умолчанию)

Сведенные в таблицу значения для токов истока-стока при нулевом уровне объемного напряжения, как функции напряжения истока-затвора и напряжения стока истока, будут использоваться для поиска 2-D таблице. Каждое значение в матрице задает ток стока-источника для определенной комбинации напряжения затвора-источника и напряжения стока-источника. Размер матрицы должен совпадать с размерностями, заданными векторами напряжения источника-затвора и напряжения стока источника.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Four и Parameterization к Lookup table (2-D, temperature independent).

`Tabulated gate-source threshold voltage, Vth(Vsb,T)` - Вектор зависимости порога напряжения затвора-источника от температуры
`[.4, .35; 1.2, 1.15; 1.4, 1.35; 1.45, 1.4]` `V` (по умолчанию)

Сведенные в таблицу значения напряжения порога затвора-источника как функции напряжения и температуры насыпного источника, которые будут использоваться для поиска 3-D таблицы. Значения вектора должны быть строго увеличены.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Four и Parameterization к Lookup table (3-D, temperature dependent).

`Tabulated source-drain currents at zero source-bulk voltage, Isd(Vsg,Vsd,T)` - Табличные токи истока-стока при нулевом исходно-насыпном напряжении, зависящие от температуры
`zeros(5, 7, 2)` `A` (по умолчанию)

Сведенные в таблицу значения для токов истока-стока при нулевом уровне объемного напряжения, как функции напряжения истока-затвора, напряжения истока-стока и температуры, которые будут использоваться для поиска 3-D таблице. Каждое значение в матрице задает ток стока-источника для определенной комбинации напряжения затвора-источника, напряжения стока-источника и температуры. Размер матрицы должен совпадать с размерностями, заданными напряжением источника-затвора, напряжением стока источника и векторами температуры.

Зависимости

Чтобы включить этот параметр, установите Number of terminals равным Four и Parameterization к Lookup table (3-D, temperature dependent).

`Isd-Vsd parameterization` - данные таблицы Isd-Vsd как симметричные данные
`Provide negative and positive Vsd data` (по умолчанию) | `Provide positive Vsd data only`

Предоставление ли данных таблицы Isd-Vsd в виде симметричных данных. Если вы выбираете Provide negative and positive Vsd dataданные не симметричны. Если вы выбираете Provide positive Vsd data onlyблок поворачивается и поворачивает положительные данные, получая отрицательные данные.

Зависимости

Чтобы включить этот параметр, установите Parameterization на Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent).

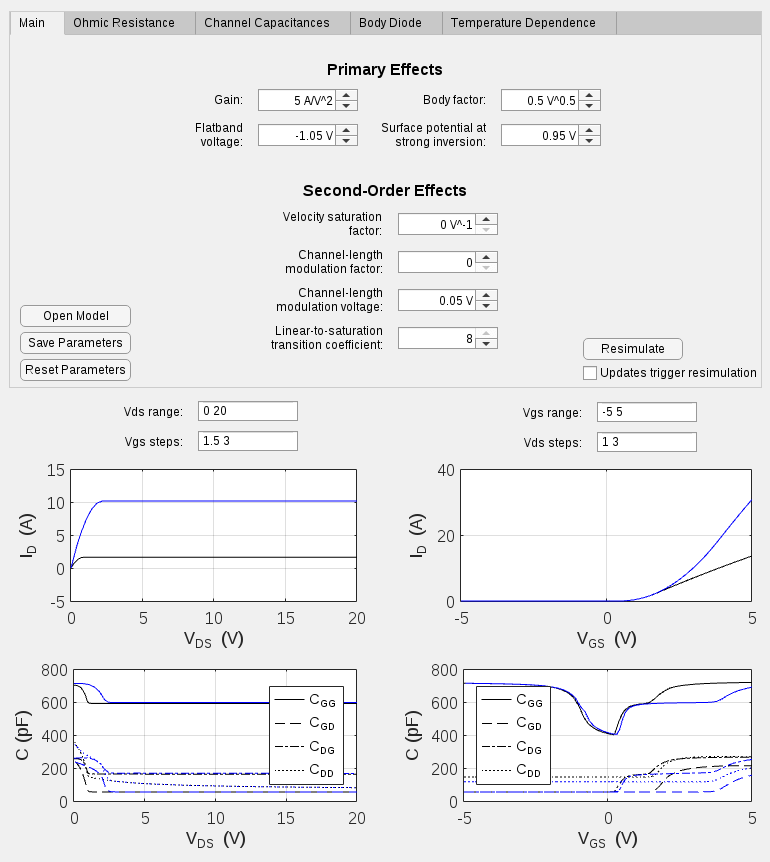

Главная (вариант, основанный на поверхностном потенциале)

Это строение вкладки Main соответствует варианту блока на основе поверхностного потенциала. Если вы используете основанный на пороге вариант блока, основанный на уравнениях Шичмана и Ходжеса, см. Main (Вариант, основанный на пороге).

`Number of terminals` - Параметризация клеммы
`Three` (по умолчанию) | `Four`

Количество клемм блока.

`Gain` - Коэффициент усиления
`18` `A/V²` (по умолчанию)

Коэффициент усиления MOSFET, β. Этот параметр в основном определяет линейную область операции по _ID - _VDS характеристике.

`Flatband voltage` - Плоское напряжение
`-1.1` `V` (по умолчанию)

Плоское напряжение, _VFB, задает смещение затвора, которое должно быть приложено порядком для достижения плоского условия на поверхности кремния. Можно также использовать этот параметр, чтобы произвольно сдвинуть пороговое напряжение из-за различий функций работы материала и к захваченной границе раздела или оксидным зарядам. На практике, однако, обычно рекомендуется изменить пороговое напряжение, сначала используя параметры Body factor и Surface potential at strong inversion, и использовать этот параметр только для подстройки.

`Body factor` - Коэффициент тела
`3.5` `V^1/2` (по умолчанию)

Коэффициент тела, γ, в уравнении поверхностно-потенциал. Этот параметр в основном влияет на пороговое напряжение.

`Surface potential at strong inversion` - Поверхностный потенциал при сильной инверсии
`1` `V` (по умолчанию)

Термин 2 _ϕB в уравнении поверхностно-потенциального потенциала. Этот параметр также в основном влияет на пороговое напряжение.

`Velocity saturation factor` - Коэффициент насыщения скорости
`0.4` `1/V` (по умолчанию)

Насыщение скорости, _θsat, в уравнении сток-ток. Используйте этот параметр в случаях, когда хорошая подгонка к линейной операции приводит к слишком высокому току насыщения. Увеличивая это значение параметров, вы уменьшаете ток насыщения. Для высоковольтных устройств часто бывает так, что хорошая подгонка к линейной операции приводит к току насыщения, который слишком низок. В таком случае либо увеличьте и усиление, и омическое сопротивление стока, либо используйте вместо этого P-Channel LDMOS FET блок.

`Channel-length modulation factor` - Коэффициент модуляции длины канала
`0` (по умолчанию)

Коэффициент, α, умножающий логарифмический член в _GΔL уравнении. Этот параметр описывает начало модуляции длины канала. Для характеристик устройства, которые показывают положительную проводимость в насыщении, увеличьте значение параметров, чтобы соответствовать этому поведению. Значение по умолчанию 0, что означает, что модуляция длины канала отключена по умолчанию.

`Channel-length modulation voltage` - Напряжение модуляции длины канала
`5e-2` `V` (по умолчанию)

Напряжение _Vp в _GΔL уравнении. Этот параметр управляет напряжением стока, при котором модуляция длины канала начинает становиться активной.

`Surface roughness scattering factor` - Коэффициент рассеяния шероховатости поверхности
`0` `1/V` (по умолчанию)

Указывает на силу снижения мобильности. Подвижность μ = μ/ _Gmob, где _μ0 - подвижность низкого поля без эффекта поверхностного рассеяния. Коэффициент снижения мобильности, _Gmob, задается $G_{m o b} = \sqrt{1 + {(θ_{s r} V_{e f f})}^{2}}$ ₀, где _θsr - коэффициент рассеяния шероховатости поверхности, а _Veff - напряжение, которое указывает на эффективную напряженность вертикального электрического поля в канале, _Eeff. Для высоких вертикальных электрических полей подвижность примерно пропорциональна _Eeff для отверстий.

`Linear-to-saturation transition coefficient` - Коэффициент перехода от линейного к насыщению
`8` (по умолчанию)

Этот параметр управляет тем, как плавно MOSFET переходит от линейного к насыщению, особенно когда включено насыщение скорости. Этот параметр обычно может быть оставлен по умолчанию, но можно использовать его, чтобы подстроить колено характеристики _ID - _VDS. Ожидаемая область значений для этого значения параметров находится между 2 и 8.

`Measurement temperature` - Температура измерения
`25` `degC` (по умолчанию)

Температура _Tm1 при которой измеряются параметры блоков. Если параметр Device simulation temperature на вкладке Temperature Dependence отличается от этого значения, то параметры устройства будут масштабироваться от заданных значений в соответствии с симуляцией и эталонными температурами. Для получения дополнительной информации см. «Температурная зависимость» (Surface-Potential-Based Variant).

Омическое Сопротивление

`Source ohmic resistance` - Исходное омическое сопротивление
`1e-4` `Ohm` (по умолчанию) | неотрицательной скаляром

Сопротивление источника транзистора, то есть последовательное сопротивление, сопоставленное с контактом источника. Значение должно быть больше или равно 0. Значение по умолчанию для основанных на пороге вариантов 1e-4 Ом. Значение по умолчанию для вариантов на основе поверхностного потенциала 2e-3 Ом.

`Drain ohmic resistance` - Дренажное омическое сопротивление
`0.01` `Ohm` (по умолчанию) | неотрицательной скаляром

Сопротивление стока транзистора, то есть последовательное сопротивление, сопоставленное с контактом стока. Значение должно быть больше или равно 0. Значение по умолчанию для основанных на пороге вариантов 0.01 Ом. Значение по умолчанию для вариантов на основе поверхностного потенциала 0.17 Ом.

`Gate ohmic resistance` - Омическое сопротивление затвора
`8.4` `Ohm` (по умолчанию) | неотрицательной скаляром

Сопротивление затвора транзистора, то есть последовательное сопротивление, сопоставленное с контактом затвора. Значение должно быть больше или равно 0.

Зависимости

Этот параметр видим только для вариантов блока на основе поверхностного потенциала.

`Body ohmic resistance` - Сопротивление тела транзистора
`0.001` `Ohm` (по умолчанию) | неотрицательной скаляром

Сопротивление тела транзистора, то есть последовательное сопротивление, сопоставленное с контактом тела.

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four.
Вариант блока на основе порогового потенциала.

`Bulk ohmic resistance` - Массовое сопротивление транзистора
`2e-3` `Ohm` (по умолчанию) | неотрицательной скаляром

Сопротивление тела транзистора, то есть последовательное сопротивление, сопоставленное с объемным контактом.

Зависимости

Чтобы включить этот параметр, установите:

Number of terminals с Four.
Вариант блока на основе поверхностного потенциала.

Емкость

Эта вкладка видна только для основанного на пороге варианта блока.

`Parameterization` - Параметризация емкости соединения
`Specify fixed input, reverse transfer and output capacitance` (по умолчанию) | `Specify fixed gate-source, gate-drain and drain-source capacitance` | `Specify tabulated input, reverse transfer and output capacitance` | `Specify tabulated gate-source, gate-drain and drain-source capacitance`

Выберите один из следующих методов для параметризации емкости:

Specify fixed input, reverse transfer and output capacitance - Предоставьте фиксированные значения параметров из таблицы данных и дайте блоку преобразовать входные, выходные и обратные значения емкости переноса в значения емкости соединения, как описано в модели заряда для варианта, основанного на пороге. Это метод по умолчанию.
Specify fixed gate-source, gate-drain and drain-source capacitance - Задайте фиксированные значения параметров емкости соединения непосредственно.
Specify tabulated input, reverse transfer and output capacitance - Обеспечить табличные значения емкостных и дренажных напряжений источника на основе графиков таблиц данных. Блок преобразует входные, выходные и обратные значения емкости переноса в значения емкости соединения, как описано в модели заряда для варианта на основе порога.
Specify tabulated gate-source, gate-drain and drain-source capacitance - Предоставьте табличные значения для соединительных емкостей и напряжения истока-стока.

`Input capacitance, Ciss` - Входная емкость
`182` `pF` (по умолчанию) | `[225 210 200 185 175 170]`

Емкость затвора-источника со стоком замкнула к источнику.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 182 pF.
Specify tabulated input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [225 210 200 185 175 170] pF

`Reverse transfer capacitance, Crss` - Емкость обратной передачи
`24` `pF` (по умолчанию) | `[75 60 50 35 25 20]` `pF`

Емкость сливного затвора с источником, соединенным с землей.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 24 pF.
Specify tabulated input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [75 60 50 35 25 20] pF

`Output capacitance, Coss` - Выходная емкость
`0` `pF` (по умолчанию) | `[180 160 125 80 60 45]` `pF`

Емкость источника стока с затвором и источником замкнута.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 0 pF.
Specify tabulated input, reverse transfer and output capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [180 160 125 80 60 45] pF

`Gate-source junction capacitance` - Емкость соединения затвор-источник
`158` `pF` (по умолчанию) | `[150 150 150 150 150 150]` `pF`

Значение емкости, расположенной между затвором и источником.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 158 pF.
Specify tabulated gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [150 150 150 150 150 150] pF

`Gate-drain junction capacitance` - Емкость соединения затвор-дренаж
`24` `pF` (по умолчанию) | `[75 60 50 35 25 20]` `pF`

Значение емкости, расположенной между затвором и дренажем.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 24 pF.
Specify tabulated gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [75 60 50 35 25 20] pF

`Drain-source junction capacitance` - Емкость дренажно-исходного соединения
`0` `pF` (по умолчанию) | `[105 100 75 45 35 25]` `pF`

Значение емкости, расположенной между стоком и источником.

Зависимости

Этот параметр видим только, когда вы выбираете одну из следующих опций для параметра в Capacitance настройках:

Specify fixed gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра, задайте вход емкость как скаляр. Значение по умолчанию 0 pF.
Specify tabulated gate-source, gate-drain and drain-source capacitance - Если вы выбираете эту настройку для параметра Parameterization, задайте вход емкость как вектор. Значение по умолчанию [105 100 75 45 35 25] pF

`Corresponding source-drain voltages` - Соответствующие напряжения истока-стока
`[0.1 0.3 1 3 10 30]` `V` (по умолчанию)

Напряжения истока-стока, соответствующие сведенным в таблицу значениям емкости.

Зависимости

Этот параметр видим только, когда параметр Parameterization, на вкладке Capacitance, установлен в Specify tabulated input, reverse transfer and output capacitance или к Specify tabulated gate-source, gate-drain and output capacitance.

`Gate-source voltage, Vgs, for tabulated capacitances` - Напряжение источника управления, Vgs, для табличных емкостей
`0` `V` (по умолчанию)

Для табличных емкостных моделей этот параметр управляет зависимостью от напряжения Reverse transfer capacitance, Crss или параметра Gate-drain junction capacitance (в зависимости от выбранной опции параметризации). Эти емкости являются функцией напряжения стока-затвора. Блок вычисляет напряжения стока-затвора путем вычитания этого значения напряжения затвора-источника из отрицательного значения значений, заданных для параметра Corresponding source-drain voltages (Vdg = - Vsd - Vgs).

Зависимости

`Gate-drain charge-voltage linearity` - Линейность заряд-напряжение стока-затвора
`Gate-drain capacitance is constant` (по умолчанию) | `Gate-drain charge function is nonlinear`

Две фиксированных опции емкости позволяют Вам емкость соединения ворот модели как фиксированная емкость источника ворот _CGS и или фиксированное или нелинейная емкость утечки ворот _CGD. Выберите, является ли дренажная емкость затвора фиксированной или нелинейной:

Gate-drain capacitance is constant - значение емкости является постоянным и определяется согласно выбранной опции параметризации, либо непосредственно, либо выведенной из таблицы данных. Это метод по умолчанию.
Gate-drain charge function is nonlinear - Отношение заряд-сток затвора определяется согласно кусочно-нелинейной функции, описанной в модели заряда для варианта на основе порога. Два дополнительных параметра позволяют вам задать функцию заряда стока-затвора.

Зависимости

Этот параметр видим только, когда параметр Parameterization, на вкладке Capacitance, установлен в Specify fixed input, reverse transfer and output capacitance или к Specify fixed gate-source, gate-drain and drain-source capacitance.

`Gate-drain oxide capacitance` - Емкость дренажного оксида затвора
`200` `pF` (по умолчанию)

Емкость стока-затвора, когда напряжение стока-затвора меньше, чем значение параметров Drain-gate voltage at which oxide capacitance becomes active.

Зависимости

Этот параметр видим, только когда параметр Gate-drain charge-voltage linearity установлен в Gate-drain charge function is nonlinear.

`Drain-gate voltage at which oxide capacitance becomes active` - Напряжение слива-затвора, при котором оксидная емкость становится активной
`0.5` `V` (по умолчанию)

Напряжение стока-затвора, при котором емкость стока-затвора переключается между значениями емкости вне состояния (_CGD) и _Cox (on-state).

Зависимости

Этот параметр видим, только когда параметр Gate-drain charge-voltage linearity установлен в Gate-drain charge function is nonlinear.

`Gate-bulk and gate-source charge-voltage linearity` - Линейность заряда и напряжения затвора и источника затвора
`Gate-bulk and gate-source capacitance change instantly` (по умолчанию) | `Gate-bulk and gate-source capacitance change gradually`

Линейность заряда и напряжения затвора и затвора.

Зависимости

Этот параметр видим только, когда параметр Number of terminals, на вкладке Main, установлен в Four.

Емкости канала

Эта вкладка видна только для варианта блока на основе поверхностного потенциала.

`Oxide capacitance` - Емкость оксида
`1500` `pF` (по умолчанию)

Емкость канала затвора параллельного диска.

`Gate-source overlap capacitance` - Затвор-источник перекрывает емкость
`100` `pF` (по умолчанию)

Фиксированная линейная емкость, сопоставленная с перекрытием электрода затвора с исходной скважиной.

`Gate-drain overlap capacitance` - Емкость перекрытия затвора-стока
`14` `pF` (по умолчанию)

Фиксированная линейная емкость сопоставлена с перекрытием электрода затвора дренажной скважиной.

Диод тела

`Model body diode` - Опция моделирования диода тела
`No` (по умолчанию) | `Exponential` | `Tabulated I-V curve`

Будет ли моделировать диод тела.

`Reverse saturation current` - Обратный ток насыщения
`0` `A` (по умолчанию) | `5.2e-13` `A`

Ток, обозначенный символом _Is в уравнениях с диодом тела.

Чтобы обеспечить проводимость через диод тела, для приложений, где сигнал тока MOSFET изменяет во время симуляции, например, когда MOSFET управляет индуктивной нагрузкой, установите этот параметр в ненулевое значение.

Для приложений, где ток MOSFET никогда не изменяет знак, например, в усилителе с малым сигналом, установите этот параметр равным 0, чтобы улучшить скорость симуляции.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential.

Значение по умолчанию для этого параметра зависит от выбранного варианта для этого блока:

Вариант, основанный на пороге - Если вы выбираете этот вариант, значение по умолчанию 0 A.
Поверхностно-Потенциальный-Основанный Вариант - Если вы выбираете этот вариант, значение по умолчанию 5.2e-13 A.

`Built-in voltage` - Встроенное напряжение
`0.6` `V` (по умолчанию)

Встроенное напряжение диода, обозначенное символом _Vbi в уравнениях корпус-диод. Встроенное напряжение имеет влияние только на уравнение емкости соединения. Это не влияет на ток проводимости.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential.

`Ideality factor` - Фактор идеальности
`1` (по умолчанию)

Коэффициент, обозначенный символом n в уравнениях с диодом тела.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential.

`Zero-bias junction capacitance` - Емкость перехода с нулевым смещением
`0` `pF` (по умолчанию) | `480` `pF`

Емкость между дренажным и объемным контактами при нулевом смещении из-за одного только диода тела. Он обозначается символом _Cj0 в уравнениях корпус-диод.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential.

Значение по умолчанию для этого параметра зависит от выбранного варианта для этого блока:

Вариант, основанный на пороге - Если вы выбираете этот вариант, значение по умолчанию 0 pF.
Поверхностно-Потенциальный-Основанный Вариант - Если вы выбираете этот вариант, значение по умолчанию 480 pF.

`Transit time` - Время перехода
`50e-9` `s` (по умолчанию)

Время, обозначенное символом τ в уравнениях тела-диода

Когда параметры Reverse saturation current и Transit time являются ненулевыми, этот блок включает обратное восстановление внутри модели диода тела.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential.

`Measurement temperature` - Температура измерения
`25` `°C` (по умолчанию)

Температура, при которой измеряются параметры блоков.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Exponential и на вкладке Main установите Parameterization значение Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent)

`Diode forward voltages, Vf` - Диодные передние напряжения
`[.5, .7, .9, 1.3, 1.7, 2.1, 2.5]` `V` (по умолчанию)

Сведенные в таблицу значения минимального напряжения, которое необходимо приложить для того, чтобы диод стал смещенным вперед.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Tabulated I-V curve и на вкладке Main установите Parameterization значение Lookup table (2-D, temperature independent) или Lookup table (3-D, temperature dependent)

`Diode forward currents, If(Vf)` - Независимая от температуры передних токов диода
`[.07, .12, .19, 1.75, 4.24, 7.32, 11.2]` `A` (по умолчанию)

Сведенные в таблицу значения прямого тока как функции от прямых напряжений.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Tabulated I-V curve и на вкладке Main установите Parameterization равным Lookup table (2-D, temperature independent).

`Diode junction temperatures, Tj` - Температуры диодного соединения
`[25, 125]` `degC` (по умолчанию)

Вектор температур соединений.

Зависимости

Чтобы включить этот параметр, установите Model body diode равным Tabulated I-V curve и на вкладке Main установите Parameterization равным Lookup table (3-D, temperature dependent).

`Diode forward currents, If(Vf, Tj)` - Зависимость от температуры передних токов диода
`[.07, .12, .19, 1.75, 4.24, 7.32, 11.2; .16, .3, .72, 2.14, 4.02, 6.35, 9.12]` `A` (по умолчанию)

Сведенные в таблицу значения прямого тока как функции от прямых напряжений и температур соединения.

Зависимости

Температурная зависимость (вариант, основанный на пороге)

Это строение вкладки Temperature Dependence соответствует варианту блока на основе порога, который является вариантом по умолчанию. Если вы используете вариант блока, основанный на поверхностном потенциале, см. «Температурная зависимость» (вариант, основанный на поверхностном потенциале)

`Parameterization` - Параметризация температурной зависимости
`None — Simulate at parameter measurement temperature` (по умолчанию) | `Model temperature dependence`

Выберите один из следующих методов параметризации температурной зависимости:

None — Simulate at parameter measurement temperature - Температурная зависимость не моделируется. Это метод по умолчанию.
Model temperature dependence - Моделируйте температурно-зависимые эффекты. Задайте значение для температуры симуляции, _Ts, значение для BEX и значение для _Tm1 температуры измерения (используя параметр Measurement temperature на вкладке Main). Вы также должны предоставить значение для α с помощью одного из двух методов, в зависимости от значения параметра Parameterization на вкладке Main. Если вы параметризоваете блок из таблицы данных, вы должны предоставить _RDS(on) при второй температуре измерения, и блок будет вычислять α на основе этого. Если вы параметризованы путем определения параметров уравнения, вы должны предоставить значение для α непосредственно.

`Drain-source on resistance, R_DS(on), at second measurement temperature` - Источник дренажа на сопротивлении, R_DS (on), при второй температуре измерения
`0.25` `Ohm` (по умолчанию)

Отношение напряжения стока-источника к току стока для заданных значений тока стока и напряжения затвора-источника при второй температуре измерения. Он должен быть приведен для той же рабочей точки (ток стока и напряжение затвора-источника), что и параметр Drain-source on resistance, R_DS(on) на вкладке Main.

Зависимости

Этот параметр видим только, когда вы выбираете Specify from a datasheet для параметра Parameterization на вкладке Main.

`Second measurement temperature` - Вторая температура измерения
`125` `degC` (по умолчанию)

Вторая температура _Tm2 при которой измеряется Drain-source on resistance, R_DS(on), at second measurement temperature.

Зависимости

Этот параметр видим только, когда вы выбираете Specify from a datasheet для параметра Parameterization на вкладке Main.

`Gate threshold voltage temperature coefficient, dVth/dT` - Коэффициент температуры порогового напряжения затвора, дВ/дТ
`2` `mV/K` (по умолчанию)

Скорость изменения порогового напряжения затвора с температурой.

Зависимости

Этот параметр видим только, когда вы выбираете Specify using equation parameters directly для параметра Parameterization на вкладке Main.

`Mobility temperature exponent, BEX` - Показатель температуры подвижности
`-1.5` (по умолчанию)

Значение температурного коэффициента мобильности. Для большинства MOSFET можно использовать значение по умолчанию. Факторы см. в разделе Допущения и ограничения.

`Body diode reverse saturation current temperature exponent` - Коэффициент обратной температуры тока насыщения диода тела
`3` (по умолчанию)

Обратный ток насыщения для диода тела принимается пропорциональным квадрату собственной концентрации носителя, _ni = _NC exp (- EG_/2 kB T_). NC является зависимой от температуры эффективной плотностью состояний _и EG является зависящей от температуры полосой для полупроводникового материала. Чтобы избежать введения другого параметра масштабирования температуры, блок пренебрегает температурной зависимостью полосы пропускания и использует полосу пропускания кремния в 300K (1.12eV) для всех типов устройств. Поэтому масштабированный по температуре обратный ток насыщения задается как

$I_{s} = I_{s, m 1} {(\frac{T_{s}}{T_{m 1}})}^{η_{I s}} \cdot \exp (\frac{E_{G}}{k_{B}} \cdot (\frac{1}{T_{m 1}} - \frac{1}{T_{s}})) .$

_Is,m1 - значение параметра Reverse saturation current из вкладки Body Diode, _kB является константой Больцмана (8,617x10^-5eV/K), и _ηIs является Body diode reverse saturation current temperature exponent. Значение по умолчанию 3, потому что _NC для кремния примерно пропорциональна T^3/2. Можно исправить эффект пренебрежения температурной зависимостью бандгапа прагматическим выбором _ηIs.

`Device simulation temperature` - Температура симуляции устройства
`25` `degC` (по умолчанию)

Температура _Ts при которой моделируется устройство.

Температурная зависимость (вариант, основанный на поверхностном потенциале)

Это строение вкладки Temperature Dependence соответствует варианту блока на основе поверхностного потенциала. Если вы используете основанный на пороге вариант блока, см. «Температурная зависимость» (Вариант, основанный на пороге)

`Parameterization` - Параметризация температурной зависимости
`None — Simulate at parameter measurement temperature` (по умолчанию) | `Model temperature dependence`

Выберите один из следующих методов параметризации температурной зависимости:

None — Simulate at parameter measurement temperature - Температурная зависимость не моделируется. Это метод по умолчанию.
Model temperature dependence - Моделируйте температурно-зависимые эффекты. Задайте значение для температуры симуляции устройства, _Ts и коэффициентов масштабирования температуры для других параметров блоков.

`Gain temperature exponent` - Показатель температуры усиления
`1.3` (по умолчанию)

Коэффициент усиления MOSFET, β, принимается масштабируемым экспоненциально с температурой β = _βm1 (_Tm1/ _Ts) _^ ηβ_. βm1 - значение параметра Gain из вкладки Main, _и ηβ Gain temperature exponent.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Flatband voltage temperature coefficient` - Коэффициент температуры плоского напряжения
`5e-4` `V/K` (по умолчанию)

Плоское напряжение, _VFB, принимается линейным с температурой, _VFB = _VFBm1 + (_Ts - _Tm1) _{_ST,VFB}. _VFBm1 - значение параметра Flatband voltage из вкладки Main, и _{_ST,VFB} Flatband voltage temperature coefficient.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Surface potential at strong inversion temperature coefficient` - Поверхностный потенциал при сильном коэффициенте температуры инверсии
`-8.5e-4` `V/K` (по умолчанию)

Потенциал поверхности при сильной инверсии, 2 _ϕ B, принимается линейно масштабируемым с температурой _2ϕB = _{2 ϕBm1} + (Ts _- _{Tm1) _ST,ϕB}_{. 2} ϕBm1 является значением параметра Surface potential at strong inversion из вкладки Main, _иS T, В является Surface potential at strong inversion temperature coefficient.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Velocity saturation temperature exponent` - экспонента температуры насыщения скорости
`1.04` (по умолчанию)

Скоростное насыщение, _θsat, принято, чтобы масштабироваться экспоненциально с температурой, _θsat = _θsat,m1 (_Tm1/ _Ts) _^ ηθ_{. θsat,m1} - значение параметра Velocity saturation factor из вкладки Main, _и ηθ Velocity saturation temperature exponent.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Surface roughness scattering temperature exponent` - Показатель температуры рассеяния шероховатости поверхности
`0.65` (по умолчанию)

Этот параметр приводит к зависящему от температуры снижению транспроводимости MOSFET при высоком напряжении затвора. Рассеяние шероховатости поверхности, _θsr, принято масштабируемым экспоненциально с температурой, _θsr = _θsr,m1 (_Tm1/ _Ts) _^ ηsr_{. θsr,m1} - значение параметра Surface roughness scattering factor из вкладки Main, _и ηsr Surface roughness scattering temperature exponent.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Resistance temperature exponent` - Показатель температуры сопротивления
`0.95` (по умолчанию)

Последовательные сопротивления приняты соответствующими полупроводниковым сопротивлениям. Поэтому они уменьшаются экспоненциально с повышением температуры. _Ri = _Ri,m1 (_Tm1/ _Ts) _^ ηR, где i является S, D или G, для сопротивления истока, стока или ключа, соответственно_{. Ri,m1} - значение соответствующего параметра последовательного сопротивления из вкладки Ohmic Resistance, _и ηR Resistance temperature exponent.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Body diode reverse saturation current temperature exponent` - Коэффициент обратной температуры тока насыщения диода тела
`3` (по умолчанию)

$I_{s} = I_{s, m 1} {(\frac{T_{s}}{T_{m 1}})}^{η_{I s}} \cdot \exp (\frac{E_{G}}{k_{B}} \cdot (\frac{1}{T_{m 1}} - \frac{1}{T_{s}})) .$

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

`Device simulation temperature` - Температура симуляции устройства
`25` `degC` (по умолчанию)

Температура _Ts при которой моделируется устройство.

Зависимости

Этот параметр видим только, когда вы выбираете Model temperature dependence для параметра Parameterization.

Примеры моделей

Моделирование интегральной схемы

Два способа создать модель интегральной схемы, которая может использоваться в сочетании с другими блоками Simscape™ Electrical™. Первый подход состоит в том, чтобы создать поведенческую модель с использованием блоков Simscape Foundation Library PS и/или блоков Simulink ®. Второй - создать модель реализации из базовых блоков Simscape Electrical. Чтобы просмотреть маски и детали, выберите соответствующий блок и введите ctrl-U.

Interactive Generation of MOSFET Characteristics

Интерактивная генерация характеристик MOSFET

Позволяет пользователю исследовать влияние вариантов параметра на характеристики I-V и C-V для модели MOSFET с поверхностным потенциалом. Чтобы открыть этот пример, в Командном окне MATLAB ®, введите: ee_mosfet_characteristics.

Ссылки

[1] Шичман, Х. и Д. А. Ходжес. Моделирование и симуляция обмотки переключения полевого транзистора с изолированными затворами. Твердотельные схемы IEEE J. SC-3, 1968.

[2] Van Langevelde, R., A. J. Scholten, and D. B. M. Klaassen. "Физический фон MOS Model 11. Уровень 1101 ". Туземный. Лаборатория. Неклассифицированный доклад 2003/00239. Апрель 2003 года.

[3] О, S-Y., Д. Э. Уорд и Р. У. Даттон. «Переходный анализ МОП транзисторов». Твердотельные схемы IEEE J. SC-15, стр. 636-643, 1980.

Документация

P-Channel MOSFET

Описание

Основанная на пороге модель

Модель заряда для основанного на пороге варианта

Представление по двумерной интерполяционной таблице

Представление по 3-D Интерполяционным таблицам

Модель, основанная на поверхностном потенциале

Моделирование диода тела

Моделирование температурной зависимости

Тепловой порт

Допущения и ограничения

Порты

Сохранение

G - Терминал управления ключами электрический

D - Дренажный терминал электрический

S - Исходный терминал электрический

B - Терминал кузова электрический

Зависимости

Параметры

Главная (вариант, основанный на пороге)

Number of terminals - Параметризация клеммы Three (по умолчанию) | Four

Parameterization - Параметризация блоков Specify from a datasheet (по умолчанию) | Specify using equation parameters directly

Drain-source on resistance, R_DS(on) - Дренажный источник сопротивления 0.167 Ohm (по умолчанию)

Зависимости

Drain current, Ids, for R_DS(on) - Ток слива, Идс, для R_DS (вкл.) -2.5 A (по умолчанию)

Зависимости

Gate-source voltage, Vgs, for R_DS(on) - Напряжение источника управления, Vgs, для R_DS (вкл.) -4.5 V (по умолчанию)

Зависимости

Gain, K - Усиление, К 2 A/V2 (по умолчанию)

Зависимости

Gate-source threshold voltage, Vth - Пороговое напряжение источника управления -1.4 V (по умолчанию)

Зависимости

Gate-source threshold voltage at zero bulk-source voltage, Vth0 - Пороговое напряжение затвора при нулевом напряжении массового источника -1.4 V (по умолчанию)

Зависимости

Channel modulation, L - Модуляция канала 0 1/V (по умолчанию)

Gate-source threshold voltage at first non-zero bulk-source voltage, Vth1 - Пороговое напряжение затвора при первом ненулевом объемном напряжении -1.6071 V (по умолчанию)

Зависимости

First bulk-source voltage, Vbs1 - Первое объемное напряжение 1 V (по умолчанию)

Зависимости

Gate-source threshold voltage at second non-zero bulk-source voltage, Vth2 - Пороговое напряжение затвора при втором ненулевом объемном напряжении -1.7660 V (по умолчанию)

Зависимости

Second bulk-source voltage, Vbs2 - Второе объемное напряжение 2 V (по умолчанию)

Зависимости

Body factor - Коэффициент тела 0.5 V^0.50000 (по умолчанию)

Зависимости

Surface potential - Поверхностный потенциал 0.5 V (по умолчанию)

Зависимости

Measurement temperature - Температура измерения 25 degC (по умолчанию)

Vector of source-gate voltages, Vsg - Вектор напряжений истока-затвора [-.5, 2, 3, 4, 5] V (по умолчанию)

Зависимости

Vector of source-drain voltages, Vsd - Вектор входно-сливных напряжений [0, 2, 4, 8, 12, 16, 20] V (по умолчанию)

Зависимости

Vector of source-bulk voltages, Vsb - Вектор dsource-объемных напряжений [0, -4, -6, -12] V (по умолчанию)

Зависимости

Зависимости

Vector of temperatures, T - Вектор температур [25 125] degC (по умолчанию)

Зависимости

Tabulated source-drain currents, Isd(Vsg,Vsd,T) - Табличные токи истока-стока зависят от температуры zeros(5, 7, 2) A (по умолчанию)

Зависимости

Tabulated gate-source threshold voltage, Vth(Vsb) - Вектор независимой от температуры порогового напряжения затвора-источника [.4, 1.2, 1.4, 1.45] V (по умолчанию)

Зависимости

Зависимости

Tabulated gate-source threshold voltage, Vth(Vsb,T) - Вектор зависимости порога напряжения затвора-источника от температуры [.4, .35; 1.2, 1.15; 1.4, 1.35; 1.45, 1.4] V (по умолчанию)

Зависимости

Tabulated source-drain currents at zero source-bulk voltage, Isd(Vsg,Vsd,T) - Табличные токи истока-стока при нулевом исходно-насыпном напряжении, зависящие от температуры zeros(5, 7, 2) A (по умолчанию)

Зависимости

Isd-Vsd parameterization - данные таблицы Isd-Vsd как симметричные данные Provide negative and positive Vsd data (по умолчанию) | Provide positive Vsd data only

Зависимости

Главная (вариант, основанный на поверхностном потенциале)

Number of terminals - Параметризация клеммы Three (по умолчанию) | Four

Gain - Коэффициент усиления 18 A/V2 (по умолчанию)

Flatband voltage - Плоское напряжение -1.1 V (по умолчанию)

Body factor - Коэффициент тела 3.5 V1/2 (по умолчанию)

Surface potential at strong inversion - Поверхностный потенциал при сильной инверсии 1 V (по умолчанию)

Velocity saturation factor - Коэффициент насыщения скорости 0.4 1/V (по умолчанию)

Channel-length modulation factor - Коэффициент модуляции длины канала 0 (по умолчанию)

Channel-length modulation voltage - Напряжение модуляции длины канала 5e-2 V (по умолчанию)

Surface roughness scattering factor - Коэффициент рассеяния шероховатости поверхности 0 1/V (по умолчанию)

Linear-to-saturation transition coefficient - Коэффициент перехода от линейного к насыщению 8 (по умолчанию)

`G` - Терминал управления ключами
электрический

`D` - Дренажный терминал
электрический

`S` - Исходный терминал
электрический

`B` - Терминал кузова
электрический

`Number of terminals` - Параметризация клеммы
`Three` (по умолчанию) | `Four`

`Parameterization` - Параметризация блоков
`Specify from a datasheet` (по умолчанию) | `Specify using equation parameters directly`

`Drain-source on resistance, R_DS(on)` - Дренажный источник сопротивления
`0.167` `Ohm` (по умолчанию)

`Drain current, Ids, for R_DS(on)` - Ток слива, Идс, для R_DS (вкл.)
`-2.5` `A` (по умолчанию)

`Gate-source voltage, Vgs, for R_DS(on)` - Напряжение источника управления, Vgs, для R_DS (вкл.)
`-4.5` `V` (по умолчанию)

`Gain, K` - Усиление, К
`2` `A/V²` (по умолчанию)

`Gate-source threshold voltage, Vth` - Пороговое напряжение источника управления
`-1.4` `V` (по умолчанию)

`Gate-source threshold voltage at zero bulk-source voltage, Vth0` - Пороговое напряжение затвора при нулевом напряжении массового источника
`-1.4` `V` (по умолчанию)

`Channel modulation, L` - Модуляция канала
`0` `1/V` (по умолчанию)

`Gate-source threshold voltage at first non-zero bulk-source voltage, Vth1` - Пороговое напряжение затвора при первом ненулевом объемном напряжении
`-1.6071` `V` (по умолчанию)

`First bulk-source voltage, Vbs1` - Первое объемное напряжение
`1` `V` (по умолчанию)

`Gate-source threshold voltage at second non-zero bulk-source voltage, Vth2` - Пороговое напряжение затвора при втором ненулевом объемном напряжении
`-1.7660` `V` (по умолчанию)

`Second bulk-source voltage, Vbs2` - Второе объемное напряжение
`2` `V` (по умолчанию)

`Body factor` - Коэффициент тела
`0.5` `V^0.50000` (по умолчанию)

`Surface potential` - Поверхностный потенциал
`0.5` `V` (по умолчанию)

`Measurement temperature` - Температура измерения
`25` `degC` (по умолчанию)

`Vector of source-gate voltages, Vsg` - Вектор напряжений истока-затвора
`[-.5, 2, 3, 4, 5]` `V` (по умолчанию)

`Vector of source-drain voltages, Vsd` - Вектор входно-сливных напряжений
`[0, 2, 4, 8, 12, 16, 20]` `V` (по умолчанию)

`Vector of source-bulk voltages, Vsb` - Вектор dsource-объемных напряжений
`[0, -4, -6, -12]` `V` (по умолчанию)

`Vector of temperatures, T` - Вектор температур
`[25 125]` `degC` (по умолчанию)

`Tabulated source-drain currents, Isd(Vsg,Vsd,T)` - Табличные токи истока-стока зависят от температуры
`zeros(5, 7, 2)` `A` (по умолчанию)

`Tabulated gate-source threshold voltage, Vth(Vsb)` - Вектор независимой от температуры порогового напряжения затвора-источника
`[.4, 1.2, 1.4, 1.45]` `V` (по умолчанию)

`Tabulated gate-source threshold voltage, Vth(Vsb,T)` - Вектор зависимости порога напряжения затвора-источника от температуры
`[.4, .35; 1.2, 1.15; 1.4, 1.35; 1.45, 1.4]` `V` (по умолчанию)

`Isd-Vsd parameterization` - данные таблицы Isd-Vsd как симметричные данные
`Provide negative and positive Vsd data` (по умолчанию) | `Provide positive Vsd data only`

`Number of terminals` - Параметризация клеммы
`Three` (по умолчанию) | `Four`

`Gain` - Коэффициент усиления
`18` `A/V²` (по умолчанию)

`Flatband voltage` - Плоское напряжение
`-1.1` `V` (по умолчанию)

`Body factor` - Коэффициент тела
`3.5` `V^1/2` (по умолчанию)

`Surface potential at strong inversion` - Поверхностный потенциал при сильной инверсии
`1` `V` (по умолчанию)

`Velocity saturation factor` - Коэффициент насыщения скорости
`0.4` `1/V` (по умолчанию)

`Channel-length modulation factor` - Коэффициент модуляции длины канала
`0` (по умолчанию)

`Channel-length modulation voltage` - Напряжение модуляции длины канала
`5e-2` `V` (по умолчанию)

`Surface roughness scattering factor` - Коэффициент рассеяния шероховатости поверхности
`0` `1/V` (по умолчанию)

`Linear-to-saturation transition coefficient` - Коэффициент перехода от линейного к насыщению
`8` (по умолчанию)

`Measurement temperature` - Температура измерения
`25` `degC` (по умолчанию)

`Source ohmic resistance` - Исходное омическое сопротивление
`1e-4` `Ohm` (по умолчанию) | неотрицательной скаляром

`Drain ohmic resistance` - Дренажное омическое сопротивление
`0.01` `Ohm` (по умолчанию) | неотрицательной скаляром

`Gate ohmic resistance` - Омическое сопротивление затвора
`8.4` `Ohm` (по умолчанию) | неотрицательной скаляром

`Body ohmic resistance` - Сопротивление тела транзистора
`0.001` `Ohm` (по умолчанию) | неотрицательной скаляром

`Bulk ohmic resistance` - Массовое сопротивление транзистора
`2e-3` `Ohm` (по умолчанию) | неотрицательной скаляром

`Input capacitance, Ciss` - Входная емкость
`182` `pF` (по умолчанию) | `[225 210 200 185 175 170]`

`Reverse transfer capacitance, Crss` - Емкость обратной передачи
`24` `pF` (по умолчанию) | `[75 60 50 35 25 20]` `pF`

`Output capacitance, Coss` - Выходная емкость
`0` `pF` (по умолчанию) | `[180 160 125 80 60 45]` `pF`

`Gate-source junction capacitance` - Емкость соединения затвор-источник
`158` `pF` (по умолчанию) | `[150 150 150 150 150 150]` `pF`

`Gate-drain junction capacitance` - Емкость соединения затвор-дренаж
`24` `pF` (по умолчанию) | `[75 60 50 35 25 20]` `pF`

`Drain-source junction capacitance` - Емкость дренажно-исходного соединения
`0` `pF` (по умолчанию) | `[105 100 75 45 35 25]` `pF`

`Corresponding source-drain voltages` - Соответствующие напряжения истока-стока
`[0.1 0.3 1 3 10 30]` `V` (по умолчанию)

`Gate-source voltage, Vgs, for tabulated capacitances` - Напряжение источника управления, Vgs, для табличных емкостей
`0` `V` (по умолчанию)

`Gate-drain charge-voltage linearity` - Линейность заряд-напряжение стока-затвора
`Gate-drain capacitance is constant` (по умолчанию) | `Gate-drain charge function is nonlinear`

`Gate-drain oxide capacitance` - Емкость дренажного оксида затвора
`200` `pF` (по умолчанию)

`Drain-gate voltage at which oxide capacitance becomes active` - Напряжение слива-затвора, при котором оксидная емкость становится активной
`0.5` `V` (по умолчанию)

`Oxide capacitance` - Емкость оксида
`1500` `pF` (по умолчанию)

`Gate-source overlap capacitance` - Затвор-источник перекрывает емкость
`100` `pF` (по умолчанию)

`Gate-drain overlap capacitance` - Емкость перекрытия затвора-стока
`14` `pF` (по умолчанию)

`Model body diode` - Опция моделирования диода тела
`No` (по умолчанию) | `Exponential` | `Tabulated I-V curve`

`Reverse saturation current` - Обратный ток насыщения
`0` `A` (по умолчанию) | `5.2e-13` `A`

`Built-in voltage` - Встроенное напряжение
`0.6` `V` (по умолчанию)

`Ideality factor` - Фактор идеальности
`1` (по умолчанию)

`Zero-bias junction capacitance` - Емкость перехода с нулевым смещением
`0` `pF` (по умолчанию) | `480` `pF`

`Transit time` - Время перехода
`50e-9` `s` (по умолчанию)

`Measurement temperature` - Температура измерения
`25` `°C` (по умолчанию)

`Diode forward voltages, Vf` - Диодные передние напряжения
`[.5, .7, .9, 1.3, 1.7, 2.1, 2.5]` `V` (по умолчанию)

`Diode forward currents, If(Vf)` - Независимая от температуры передних токов диода
`[.07, .12, .19, 1.75, 4.24, 7.32, 11.2]` `A` (по умолчанию)

`Diode junction temperatures, Tj` - Температуры диодного соединения
`[25, 125]` `degC` (по умолчанию)

`Diode forward currents, If(Vf, Tj)` - Зависимость от температуры передних токов диода
`[.07, .12, .19, 1.75, 4.24, 7.32, 11.2; .16, .3, .72, 2.14, 4.02, 6.35, 9.12]` `A` (по умолчанию)

`Parameterization` - Параметризация температурной зависимости
`None — Simulate at parameter measurement temperature` (по умолчанию) | `Model temperature dependence`

`Drain-source on resistance, R_DS(on), at second measurement temperature` - Источник дренажа на сопротивлении, R_DS (on), при второй температуре измерения
`0.25` `Ohm` (по умолчанию)

`Second measurement temperature` - Вторая температура измерения
`125` `degC` (по умолчанию)
