Запуск с Simulink PLC Coder

Simulink^® PLC Coder™ генерирует аппаратно-независимые структурированные текстовые и лестничные схемы IEC 61131-3 из моделей Simulink, Stateflow^® графики и MATLAB^® функций. Структурированный текст и лестничные схемы сгенерированы в PLCopen XML и других форматах файлов, поддерживаемых широко используемыми интегрированными средами разработки (IDE), включая 3S-Smart Software Solutions CODESYS, Rockwell Automation^® Студия 5000, Siemens^® Портал TIA и OMRON^® Sysmac^® Студия. В результате можно скомпилировать и развернуть приложение на многочисленных программируемых логических контроллерах (PLC) и программируемых контроллерах автоматизации (PAC) устройств.

Simulink PLC Coder генерирует испытательные стенды, которые помогают вам проверить структурированный текст и лестничные схемы с помощью PLC и PAC IDE и инструментов симуляции. Он также предоставляет отчеты генерации кода со статическими метриками кода и двусторонней отслеживаемостью между моделью и кодом. Поддержка отраслевых стандартов доступна через IEC Certification Kit (для IEC 61508 и IEC 61511).

Руководства

Структурированный текст, Генерация кода из Simulink

Подготовьте модель для генерации структурированного текста

Инструкции по настройке параметров блоков модели и подсистемы для генерации структурированного текстового кода Simulink PLC Coder.

Сгенерируйте и исследуйте структурированный текстовый код

Начало работы со структурированной генерацией кода из простой модели Simulink.

Автоматический импорт структурированного текстового кода

Откройте сгенерированный код непосредственно в среде IDE.

Генерация кода лестницы из Simulink

Моделирование и симуляция лестничных схем в Simulink

Создайте лестничные схемы в Simulink и выполните симуляцию.

Генерация кода лестничной схемы из Simulink

Сгенерируйте код лестничной схемы (L5X) из Simulink.

Проверьте сгенерированный код лестничной схемы

Проверьте сгенерированный код по сравнению с исходной моделью Simulink в среде IDE с помощью сгенерированного испытательного стенда.

О генерации кода ПЛК

• Генерация кода ПЛК в процессе разработки


  Узнайте о преимуществах разработки приложений ПЛК в Simulink и генерации кода.

• Поддерживаемые платформы IDE


  Смотрите, какие IDE поддерживаются для генерации структурированного текста и многозвенных схем.

Рекомендуемые примеры

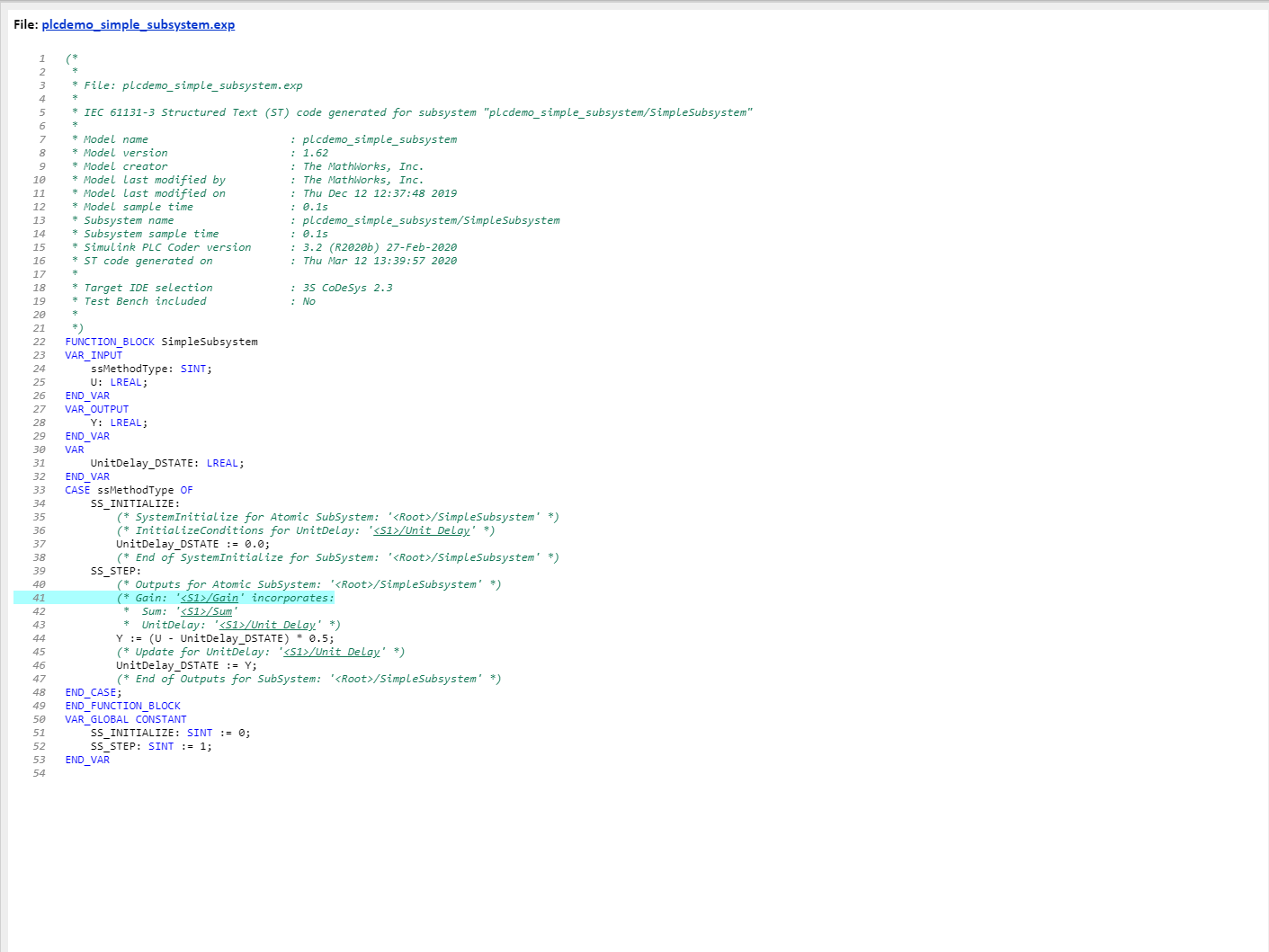

Сгенерируйте структурированный текстовый код для подсистемы Simulink ®

Выберите целевую IDE для модели Simulink ®, сгенерируйте код и просмотрите сгенерированные файлы.

Открыть скрипт

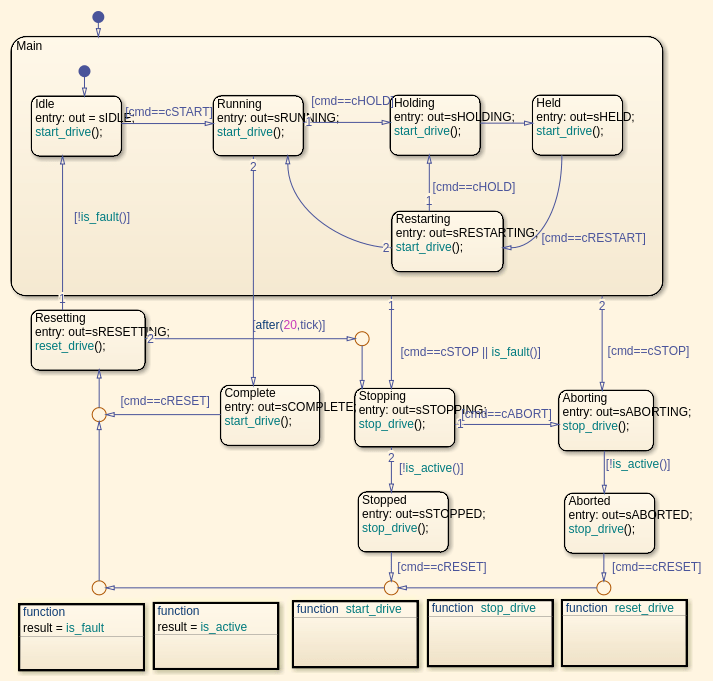

Моделируйте и генерируйте структурированный текстовый код для диаграммы Stateflow ®

Симулируйте и сгенерируйте код для диаграммы stateflow ControlModule из plcdemo_stateflow_controller модель.

Открыть скрипт

Моделируйте и генерируйте код для системы управления конвейерной лентой аэропорта

Симулируйте и сгенерируйте код для Подсистемы Контроллера из модели конвейерной ленты аэропорта.

Открыть скрипт

Симулируйте и сгенерируйте код для системы скоростного круиз-контроля

Симулируйте и сгенерируйте код для подсистемы контроллер из модели скоростного круиз-контроля с помощью Simulink ® и Stateflow ®.

Открыть скрипт

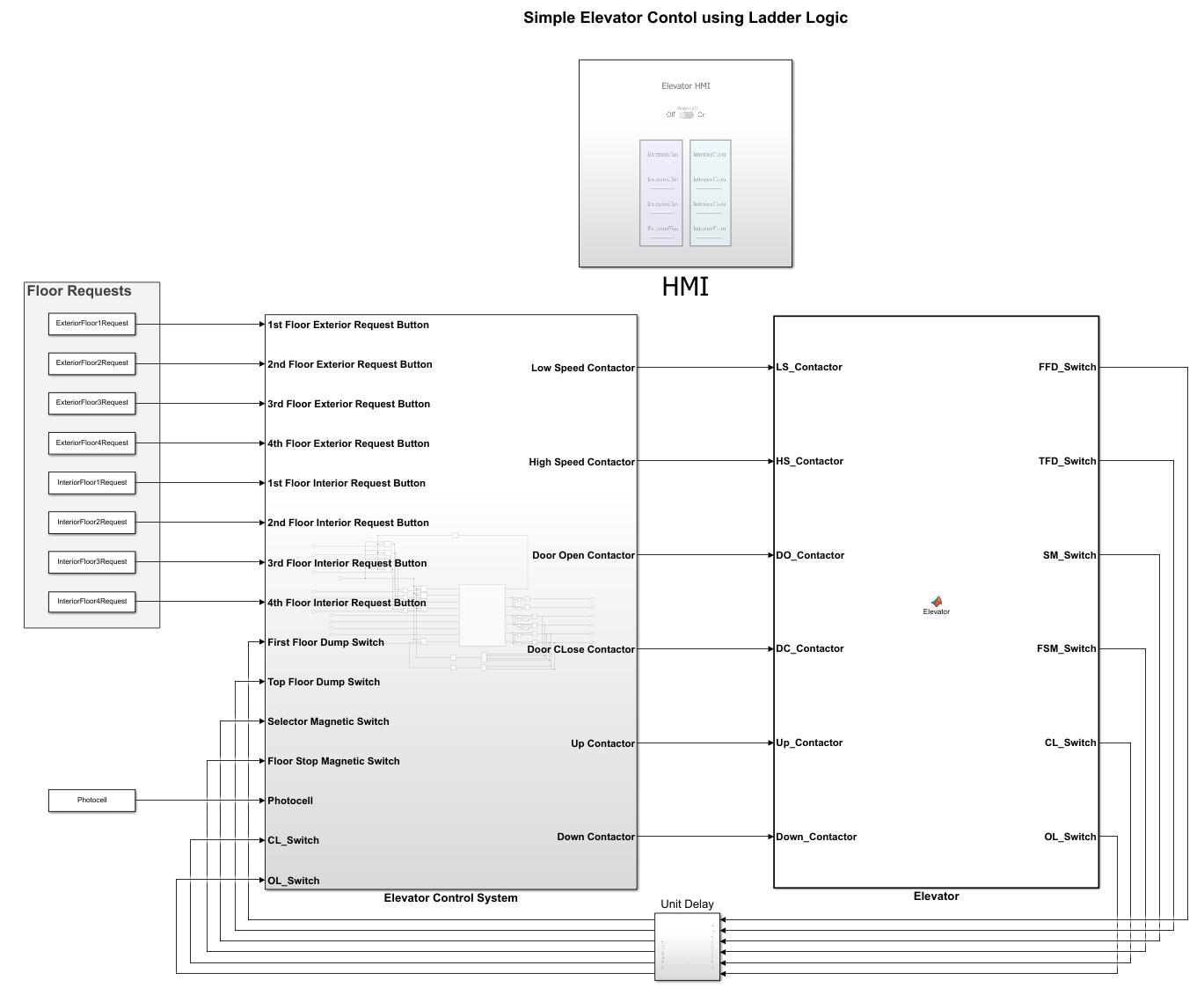

Симуляция управления лифтом и генерация кода с помощью лестничной логики

Моделируйте контроллер для одиночного лифта в Simulink ® с помощью лестничной логики. Система лифтов моделируется как блок MATLAB function. Пример также демонстрирует генерацию кода лестницы.

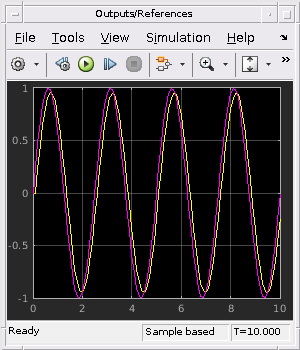

Симуляция и генерация структурированного текста для блока контроллера MPC

Симулируйте и сгенерируйте структурированный текст для блока MPC Controller с помощью программного обеспечения Simulink ® PLC Coder™. Сгенерированный код использует одинарную точность.

Открыть скрипт
