clutterVolumeRCS

Радарное сечение объемного загромождения

Свернуть все на странице

    Синтаксис

    rcs = clutterVolumeRCS(volrefl,vol)

    Описание

    пример

    rcs = clutterVolumeRCS(volrefl,vol) возвращает радарное сечение (RCS) объемного загромождения, заданное разрешением радара.

    Примеры

    свернуть все

    Открыть Live Script

    Оцените радиолокационное сечение дождя для бортового РСА, работающего в полосу L, в 1,5 ГГц. Дождь задан разрешением области значений 15 м, разрешением азимута 18 м, и повышение дождя камеры разрешением 20 м. Скорость дождя составляет 0,25 мм/ч, 1 мм/ч, 4 мм/ч и 16 мм/ч.

    f = 1.5e9;

rngres = 15;
azres = 18;
elres = 20;
res = [rngres azres elres];

rr = [0.25 1 4 16];

    Вычислите поперечное сечение радара дождя. Использование rainreflectivity для вычисления объемной отражательной способности рассеивающих частиц.

    volref = rainreflectivity(f,rr);

rcs = clutterVolumeRCS(volref,res);

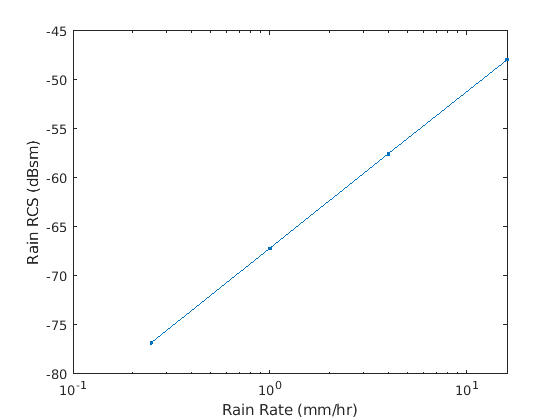

    Постройте график поперечного сечения радара дождя как функции скорости дождя. Выражение поперечного сечения в дБ.

    semilogx(rr,pow2db(rcs),'.-')
xlabel('Rain Rate (mm/hr)')
ylabel('Rain RCS (dBsm)')

    Figure contains an axes. The axes contains an object of type line.

    Входные параметры

    свернуть все

    Объемная отражательная способность рассеянных частиц в квадратных метрах на кубический метр, заданная в виде скаляра или вектора.

    Типы данных: double

    Степень загромождения, заданная как положительный действительный скаляр или вектор-строка 1 на 3.

    • Если задан как положительный действительный скаляр, vol представляет объем загромождения в кубических метрах.

    • Если задано как вектор-строка 1 на 3:

      • Первый элемент vol является положительным действительным скаляром, который представляет загромождение в разрешении области значений в метрах радара.

      • Второй элемент vol является положительным действительным скаляром, который представляет загромождение в азимутальном (или перекрестной области значений) разрешении в метрах радара.

      • Третий элемент vol является положительным действительным скаляром, который представляет загромождение в пределах разрешения по повышению в метрах радара.

    Типы данных: double

    Выходные аргументы

    свернуть все

    Радарное сечение объемного загромождения в квадратных метрах, возвращаемое в виде скаляра или вектора. rcs имеет те же размерности, что и volrefl.

    Расширенные возможности

    Генерация кода C/C + +
    Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

    .

    См. также

    |

    Введенный в R2021a
