rainreflectivity

Объемная отражательная способность дождя

Свернуть все на странице

    Синтаксис

    volrefl = rainreflectivity(freq,rr)
    volrefl = rainreflectivity(freq,rr,pol)

    Описание

    пример

    volrefl = rainreflectivity(freq,rr) возвращает объемную отражательную способность дождя, вычисленную с помощью модели Маршалла-Палмера.

    volrefl = rainreflectivity(freq,rr,pol) задает поляризацию переданных и принятых волн.

    Примеры

    свернуть все

    Открыть Live Script

    Рассчитать отражательную способность объема дождя бортового воздушного РСА, работающей в полосу L, на 1,5 ГГц для скорости дождя 0,25 мм/ч, 1 мм/ч, 4 мм/ч и 16 мм/ч.

    f = 1.5e9;
rr = [0.25 1 4 16];

    Вычислите отражательную способность объема дождя.

    volref = rainreflectivity(f,rr);

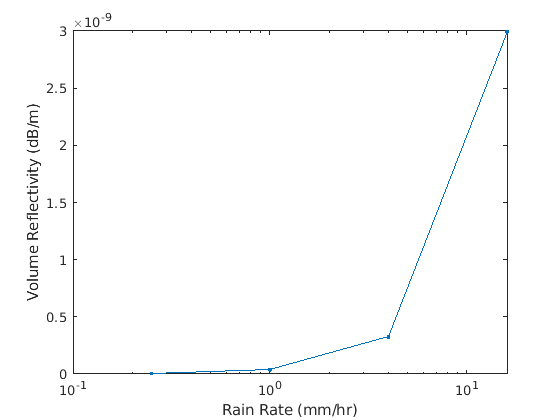

    Постройте график отражательной способности объема дождя как функции скорости дождя.

    semilogx(rr,volref,'.-')
xlabel('Rain Rate (mm/hr)')
ylabel('Volume Reflectivity (dB/m)')

    Figure contains an axes. The axes contains an object of type line.

    Входные параметры

    свернуть все

    Радиолокационная частота в герце, заданная как положительный действительный скаляр или вектор.

    Типы данных: double

    Скорость дождя в миллиметрах в час, заданная как действительный скаляр или вектор.

    Типы данных: double

    Поляризация передаваемых и принимаемых волн, заданная как одна из таких.

    ЗначениеПереданная волнаПринятая волна
    'HH'Горизонтальная поляризацияГоризонтальная поляризация
    'HV'Горизонтальная поляризацияВертикальная поляризация
    'VV'Вертикальная поляризацияВертикальная поляризация
    'VH'Вертикальная поляризацияГоризонтальная поляризация
    'RCPRCP'Правая круговая поляризацияПравая круговая поляризация
    'RCPLCP'Правая круговая поляризацияЛевая круговая поляризация
    'LCPLCP'Левая круговая поляризацияЛевая круговая поляризация
    'LR'Поляризация слеваПравая поляризация
    'HRCP'Горизонтальная поляризацияПравая круговая поляризация
    'VLCP'Вертикальная поляризацияЛевая круговая поляризация
    'RCPV'Правая круговая поляризацияВертикальная поляризация
    'LCPH'Левая круговая поляризацияГоризонтальная поляризация

    Типы данных: char | string

    Выходные аргументы

    свернуть все

    Объемная отражательная способность (радарное сечение на модуль объема) дождя в квадратных метрах на кубический метр, возвращаемая в виде матрицы. Строки volref соответствуют значениям радиолокационных частот в freq. Столбцы volref соответствуют значениям скорости дождя в rr.

    Подробнее о

    свернуть все

    Модель Маршалла-Палмера

    Отражательная способность ливня вычисляется на основе обычно используемой модели распределения размера капли Маршалла-Палмера. Модель предполагает, что капли дождя в целом малы относительно длины волны и являются почти сферическими, что указывает на рассеяние Релея.

    Модель Маршалла-Палмера соответствует экспериментальным результатам с измеренными данными до Ka-диапазона. Кроме того, дождь не является статической мишенью и показывает свой собственный спектр движения. Спектр движения обычно центрируется с некоторой скоростью с распознаваемой пропускной способностью скорости. Данные предполагают пропускную способность скорости иногда до 8 м/с, со средней пропускной способностью около 4 м/с.

    Расширенные возможности

    Генерация кода C/C + +
    Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

    .

    См. также

    |

    Введенный в R2021a
