detectability

Коэффициент радиолокационной обнаруживаемости

Свернуть все на странице

    Синтаксис

    D = detectability(PD,PFA)
    D = detectability(PD,PFA,N)
    D = detectability(PD,PFA,N,SW)

    Описание

    D = detectability(PD,PFA) возвращает коэффициент обнаруживаемости одного радиолокационного импульса, учитывая вероятность обнаружения PD и вероятность ложного предупреждения PFAФункция .The принимает, что вы используете детектор квадратного закона и неколеблющуюся цель.

    D = detectability(PD,PFA,N) возвращает коэффициент обнаруживаемости, используя количество импульсов для некогерентного интегрирования N.. Функция принимает, что вы используете неколеблющуюся цель.

    пример

    D = detectability(PD,PFA,N,SW) возвращает коэффициент обнаруживаемости с помощью числа случая Swerling SW. Функция предполагает, что вы используете распределенную цель хи-квадрат.

    Примеры

    свернуть все

    Открыть Live Script

    Вычислите коэффициент обнаруживаемости для случая Swerling 1. Предположим, что вероятность обнаружения от 0.01–0.99, вероятность ложного предупреждения о 1e-6, и 24 полученные импульсы.

    PFA = 1e-6;
PD = 0.01:0.01:0.99;
N = 24;
D = detectability(PD,PFA,N,'Swerling1');

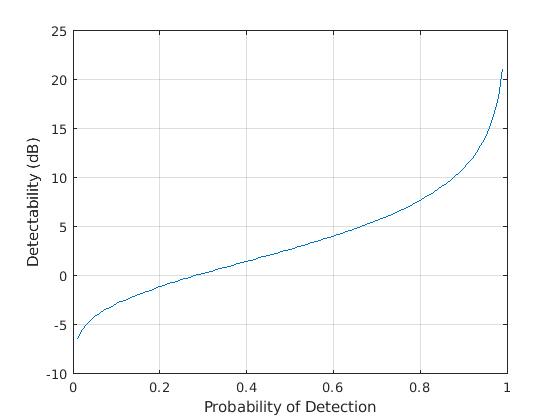

    Постройте график коэффициента обнаруживаемости.

    plot(PD,D)
xlabel('Probability of Detection');
ylabel('Detectability (dB)');
grid on

    Figure contains an axes. The axes contains an object of type line.

    Входные параметры

    свернуть все

    Вероятность обнаружения, заданная как положительная скалярная величина в область значений (0,1) или как вектор length-J с каждым элементом в области значений (0,1).

    Вероятность ложного предупреждения, заданная как положительная скалярная величина в область значений (0,1) или как вектор length-K с каждым элементом в области значений (0,1).

    Количество импульсов для некогерентного интегрирования, заданное как положительная скалярная величина.

    Номер случая Swerling, заданный в качестве одного из следующих

    • 'Swerling0'

    • 'Swerling1'

    • 'Swerling2'

    • 'Swerling3'

    • 'Swerling4'

    • 'Swerling5'

    Выходные аргументы

    свернуть все

    Коэффициент обнаруживаемости, возвращенный как матрица J на K в дБ со строками, соответствующими количеству элементов в PD и столбцы, соответствующие количеству элементов в PFA.

    Алгоритмы

    свернуть все

    Расчеты, используемые в detectability функция

    Функция вычисляет обнаруживаемость с помощью методов расчетов, обобщенных в этой таблице.

    Номер случая сверлингаPD находится в области значений [0.2, 1-1e-6] и PFA <1e-4PD вне области значений [0.2, 1-1e-6] или PFA ≥ 1e-4
    0 или 5Приближение ШнидманаТочные расчеты
    1, 2, 3, 4Универсальное уравнение Бартона Точные расчеты

    Для Swerling1 и N = 1 и Swerling2 и N установленный на любую положительную скалярную величину, функция вычисляет коэффициент радиолокационной обнаруживаемости без ошибок приближения, используя универсальное уравнение Бартона. Для других случаев Swerling существуют небольшие ошибки приближения, когда PD находится в области значений [0.2, 1-1e-6] и PFA <1e-4.

    Расширенные возможности

    Генерация кода C/C + +
    Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

    .

    См. также

    Введенный в R2021a
