eclipsingfactor

Зависящий от области значений коэффициент затменности

Свернуть все на странице

    Синтаксис

    FECL = eclipsingfactor(R,DU,PRF)

    Описание

    пример

    FECL = eclipsingfactor(R,DU,PRF) вычисляет зависящий от области значений коэффициент затменности FECL в децибелах, заданная однозначная область значений R коэффициент заполнения для простого прямоугольного импульса или вектора выборок от произвольной формы волны DU и частоту повторения импульсов PRF.

    Примеры

    свернуть все

    Открыть Live Script

    Вычислите зависящий от области значений коэффициент затменности в 1 км интервалами от нуля до однозначной области значений, R, принимая немодулированный прямоугольный импульс с коэффициентом заполнения 0.1 и частоту повторения импульсов 1000 Гц.

    DU = 0.1;
PRF = 1e3;
R = 0:1000:time2range(1/PRF);
FECL = eclipsingfactor(R,DU,PRF);

    Постройте график зависящего от области значений коэффициента затменности.

    plot(R*1e-3,FECL)
xlabel('Range (km)');
ylabel('Eclipsing Factor (dB)');
ylim([-25 1]);
grid on;
title('Range-Dependent Eclipsing Factor');

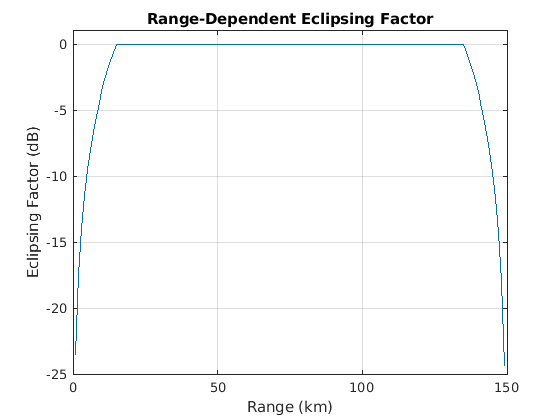

    Figure contains an axes. The axes with title Range-Dependent Eclipsing Factor contains an object of type line.

    Входные параметры

    свернуть все

    Область значений, при котором вычислить коэффициент затменности, заданный как положительная скалярная величина или как вектор length-J в метрах.

    Коэффициент заполнения, заданный как неотрицательный скаляр в области значений [0,1] или вектор length-M с каждым элементом в области значений [0,1].

    • Если вы задаете DU в качестве скаляра коэффициент затменности вычисляется для немодулированного прямоугольного импульса с заданным коэффициентом заполнения.

    • Если вы задаете DU в качестве вектора length-M коэффициент затменности вычисляется для формы волны, используя выборки временного интервала, взятые в одноимпульсном интервале.

    Частота повторения импульсов, заданная как положительная скалярная величина или как вектор length-K в Гц.

    Выходные аргументы

    свернуть все

    Коэффициент затменности, возвращенный как матрица J на K в децибелах с строками, соответствующими областям значений в R и столбцы, соответствующие значениям в PRF.

    Расширенные возможности

    Генерация кода C/C + +
    Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

    .

    См. также

    Введенный в R2021a
