Введите эту команду в командной строке, чтобы открыть приложение Matching Network Designer.

matchingNetworkDesigner

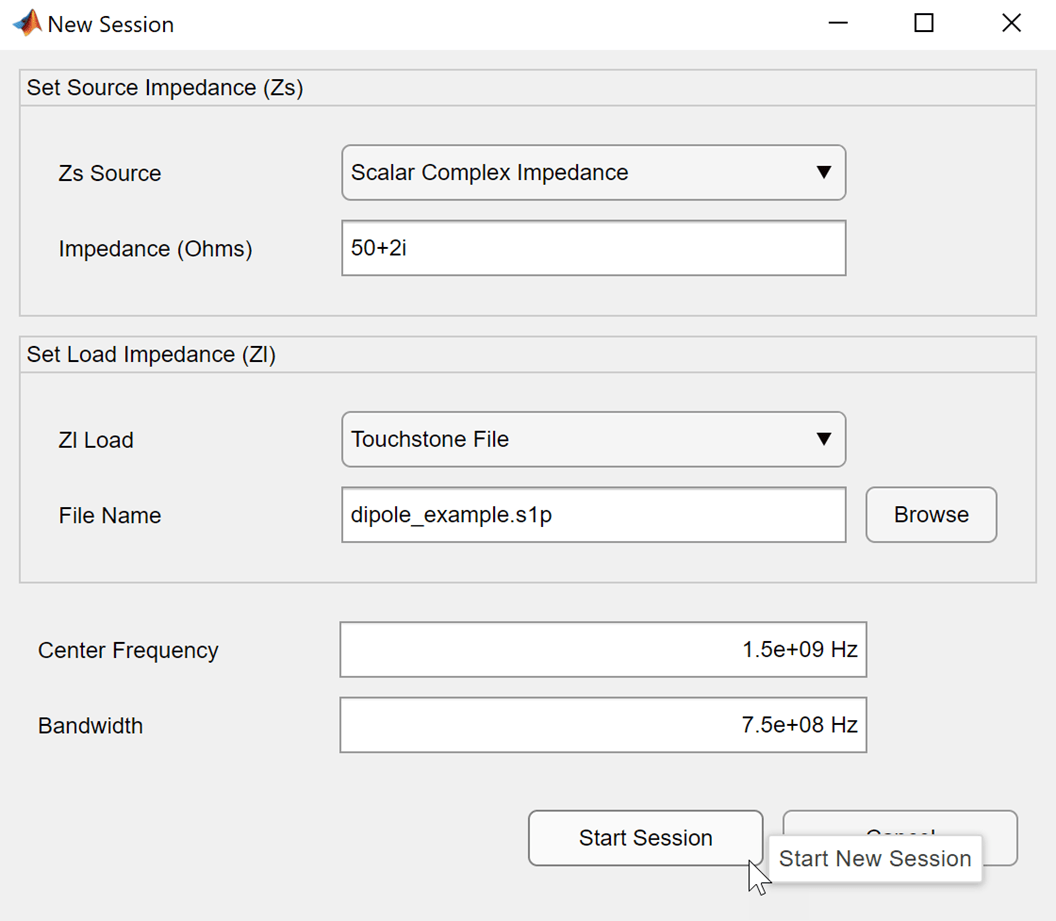

Выберите New в разделе File раздел, чтобы начать новый сеанс. В окне New Session задайте требования проекта:

Приложение распознает только однопортовые файлы Touchstone и преобразует центральную частоту и пропускную способность в Гц.

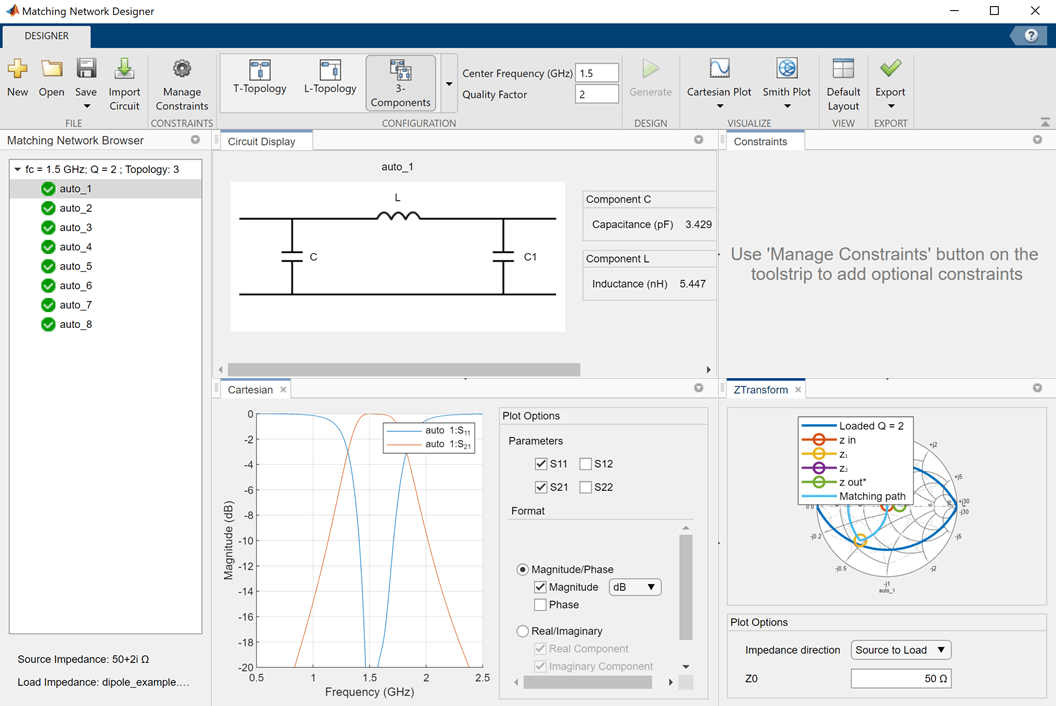

Выберите Start session. На панели инструментов окна приложения выберите 3-Components под Configuration и выберите Generate, чтобы сгенерировать соответствующую сеть. На панели «Соответствующий сетевой браузер» выберите узлы. Для целей этого примера выберите auto_1. Коэффициент качества заполняется на основе данных, введенных в окне Новый сеанс.

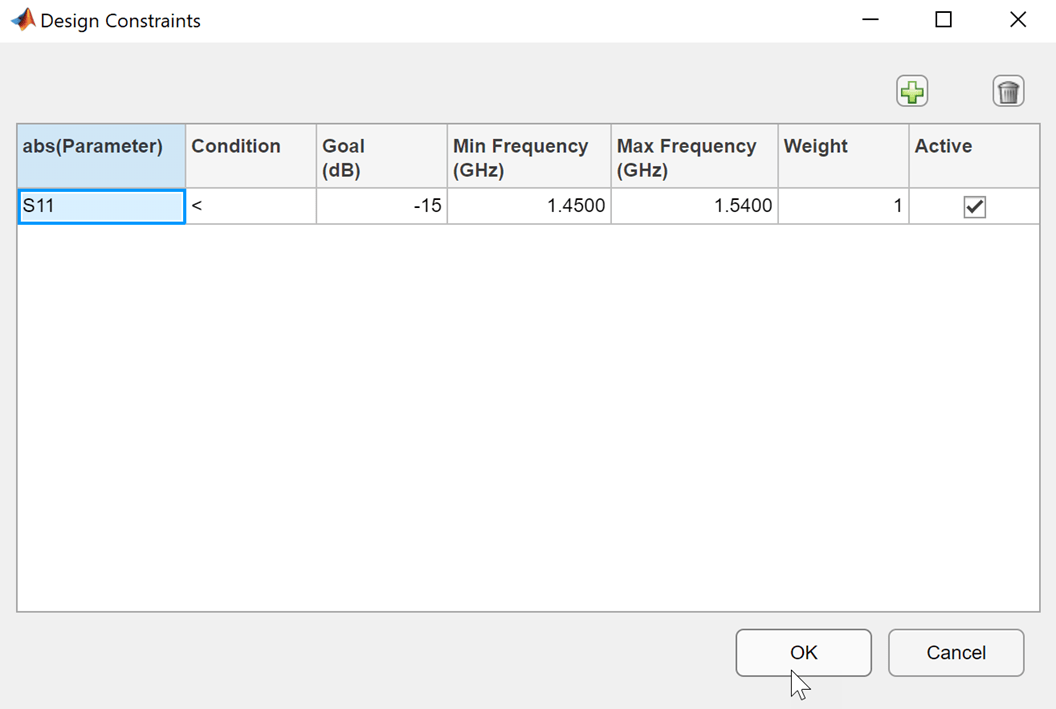

Установите ограничения, чтобы отсортировать сети с тремя компонентами. Для этого щелкните Управление ограничениями (Manage Constraints). В окне Design Constraints нажмите кнопку и добавьте ограничения. Установите ограничение на:

abs (Параметр) - S11

Условие - <

Цель (дБ) - - 15

Минимальная частота (ГГц) - 1.4500

Максимальная частота (ГГц) - 1.5400

Вес - 1

Выберите Active и нажмите OK.

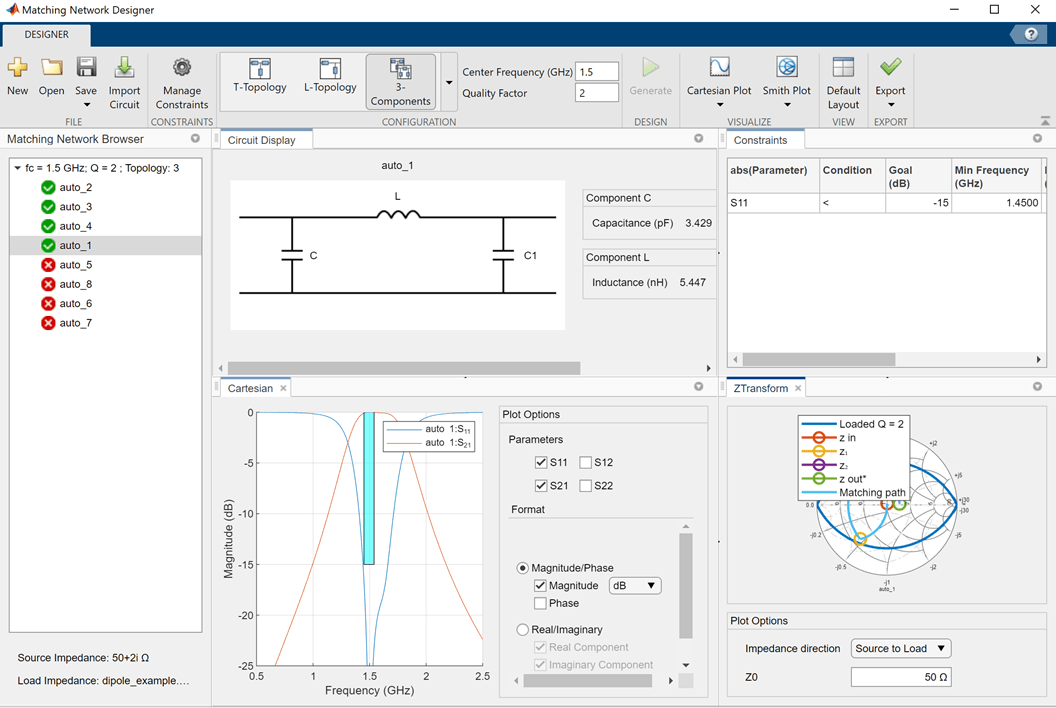

Соответствующие сети сортируются на основе ограничений, и узлы переставляются на панели «Соответствующий сетевой браузер».

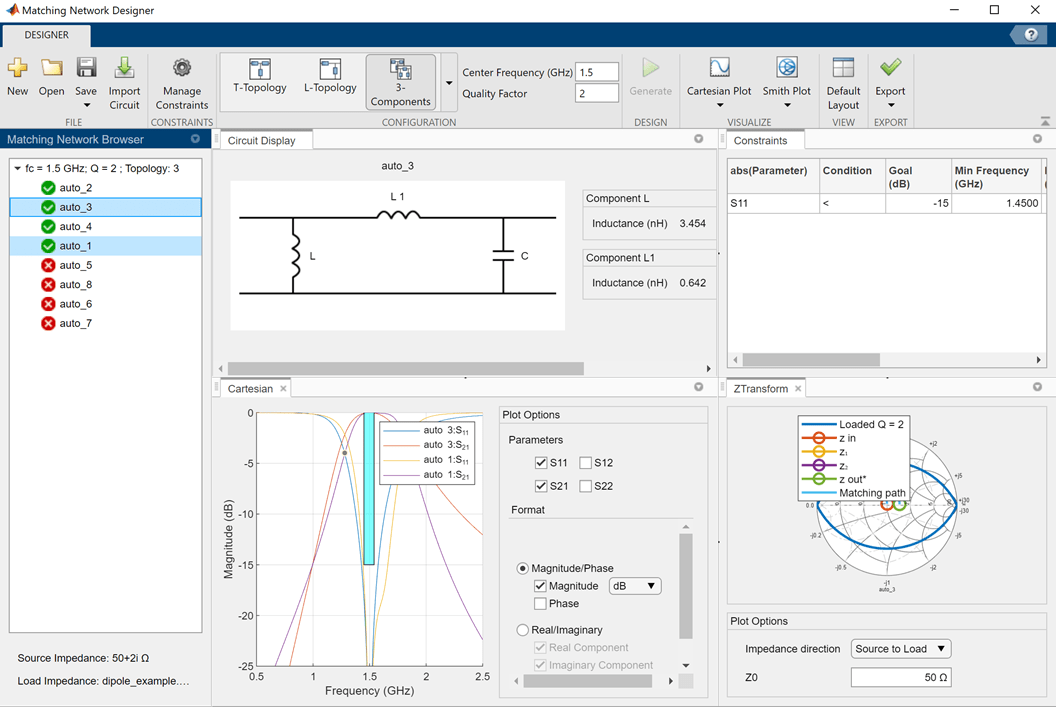

Сравните результаты S-параметра степени между узлами. Для целей этого примера сравните, степень волновой S-параметр результатов между auto_1 и auto_3 узлы. Для этого выберите auto_1 и auto_3 узлы, использующие ключ Ctrl. Результаты, отображенные на графиках Декартова и Смита.

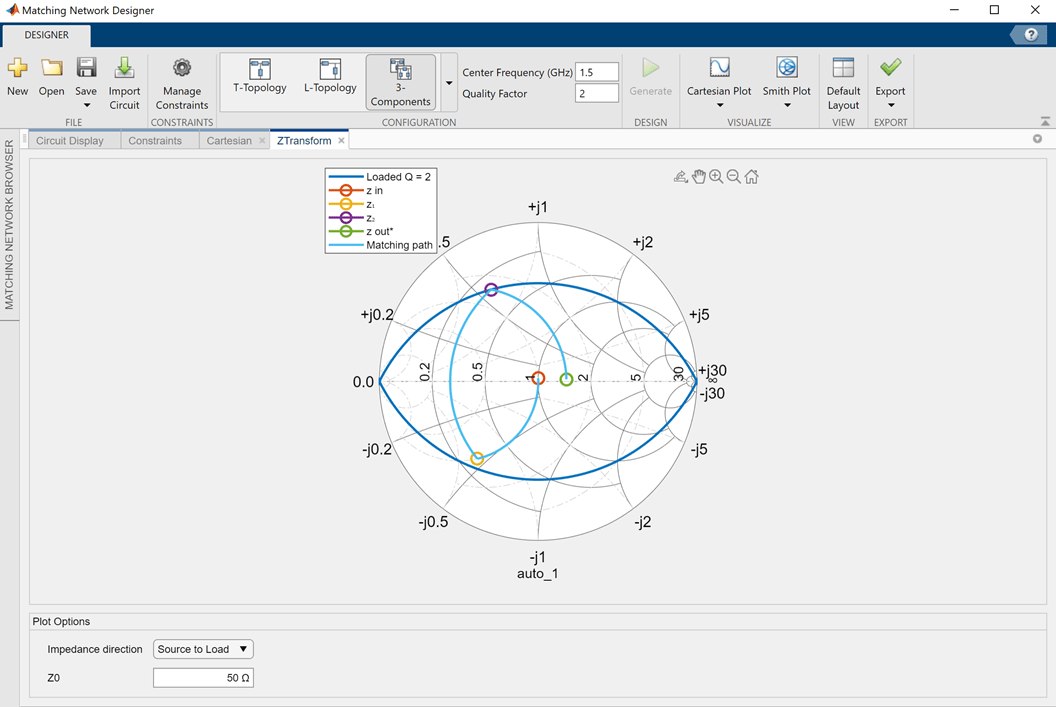

Отмените выбор auto_3 узел. Чтобы визуализировать преобразование импеданса auto_1 узел, выберите Impedance Transformation в разделе Smith Plot или выберите ZTransform окно в правой части приложения.

Создайте узкополосную двойную настройку L-образной сети соответствия между источником сопротивления и емкостной нагрузкой в виде небольшого монополя. Этот пример проектирует сеть соответствия L-образного сечения, состоящую из двух индукторов. Эквивалентное входное сопротивление источника 50 Ом и нагрузка - монополь с резонансной частотой около 1 ГГц. Импеданс нагрузки (антенны) на 500 МГц, что вдвое меньше резонансной частоты.

load_antenna = design(monopole,1e9);
sparams_load = sparameters(load_antenna,linspace(0.45e9,0.55e9,101));

Чтобы открыть приложение Matching Network Designer, введите эту команду в командной строке.

matchingNetworkDesigner

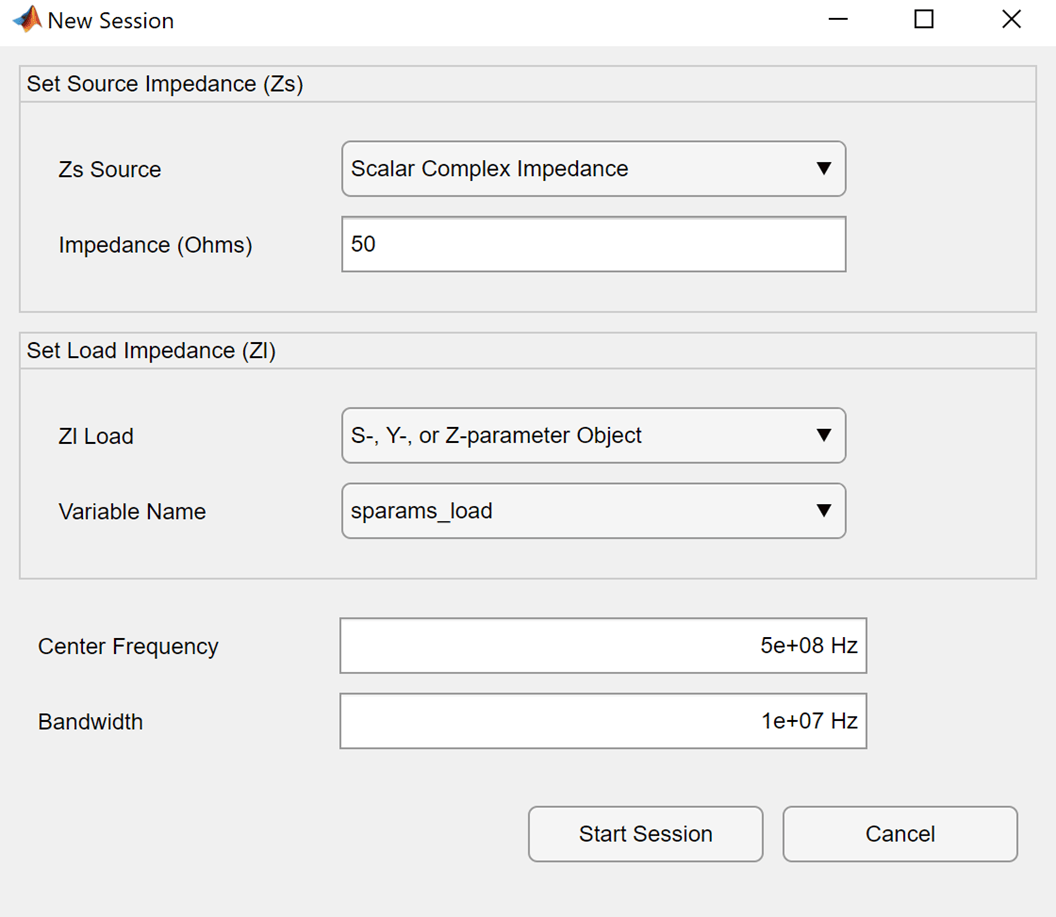

Выберите New в разделе File раздел, чтобы начать новый сеанс. В окне New Session задайте требования:

Приложение преобразует центральную частоту и пропускную способность в Гц.

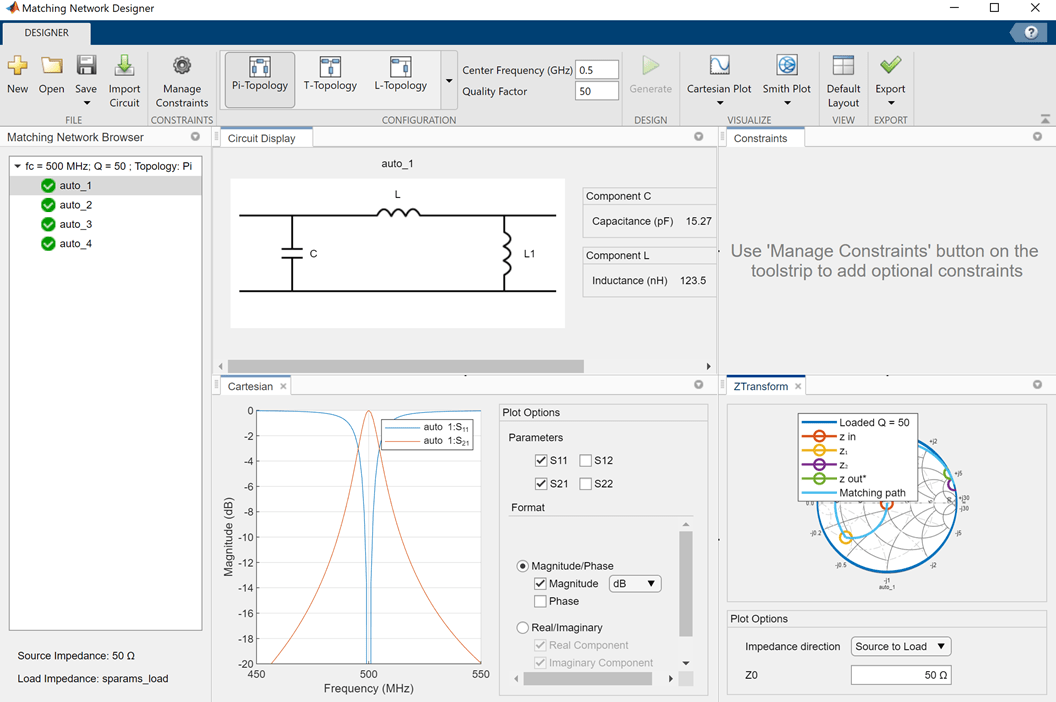

Выберите «Начать сеанс». На панели инструментов окна приложения выберите L-Топологию в разделе Configuration и выберите Generate, чтобы сгенерировать соответствующую сеть. На панели «Соответствующий сетевой браузер» выберите узлы. Для целей этого примера выберите auto_1.

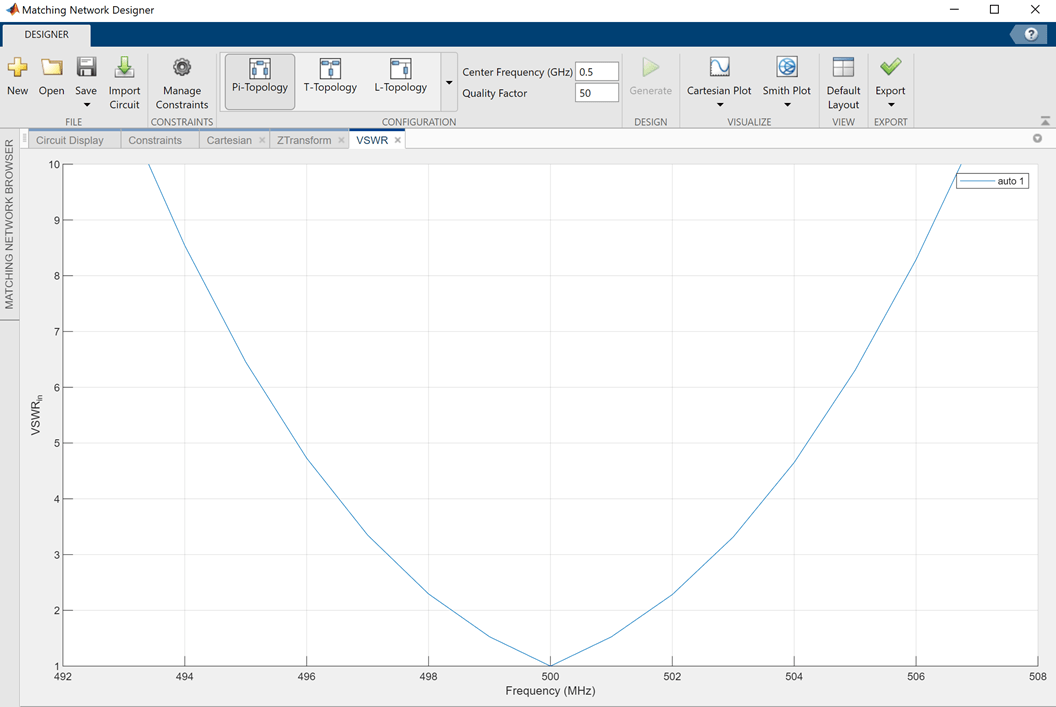

Чтобы построить график VSWR, выберите VSWR под Декартовым графиком.

Спроектируйте pi-соответствующую сеть с объектами схем. Для целей этого примера пользовательская сеть pi-соответствия состоит из двух конденсаторов и индуктора.

Создайте circuit объект.

ckt = circuit('test_ckt2');

Создайте два конденсатора, C1 и C2 с емкостью 3.35 pF и 2.917 pF.

c1 = capacitor(3.35e-12,'C1');
c2 = capacitor(2.917e-12,'C2');

Создайте 5.44 индуктор нН.

l = inductor(5.44e-9,'L');

Добавить C1 к узлу [1,0] объекта схемы.

add(ckt,[1,0],c1);

Добавить L к узлу [1,2] объекта схемы.

add(ckt,[1,2],l);

Добавить C2 к узлу [2,0] объекта схемы.

add(ckt,[2,0],c2);

Сохраните объект схемы.

save('test_file2.mat','ckt');

Установите порты на объект схемы и сбросьте объект схемы в тип файла MAT.

setports(ckt,[1 0],[2 0]);
save('test_file2.mat','ckt');

Введите эту команду в командной строке, чтобы открыть приложение Matching Network Designer.

matchingNetworkDesigner

Выберите New в разделе File раздел, чтобы начать новый сеанс. В окне New Session задайте требования проекта:

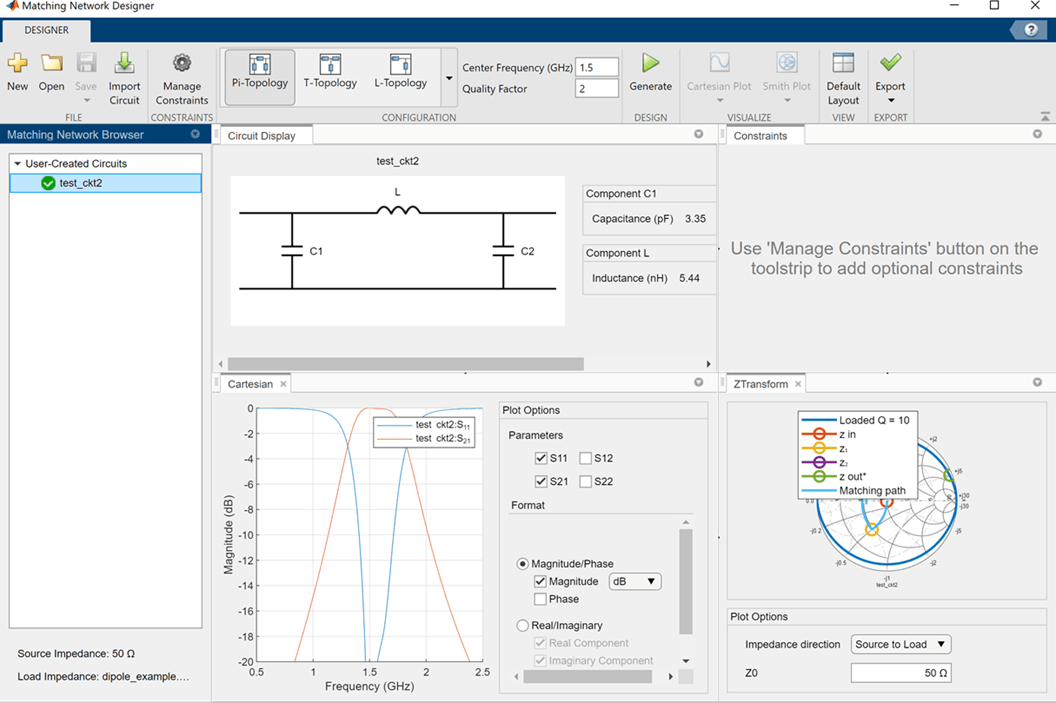

Выберите Import Circuit, чтобы импортировать пользовательскую pi-соответствующую сеть, разработанную в этом примере. Выберите узел test_ckt2 в разделе «Соответствие панели Network Browser».

S11 и S21 график пользовательской pi-совпадающей сети отображается под Декартовым графиком.
