Проектируйте и анализируйте радиочастотный передатчик с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer чтобы открыть приложение.

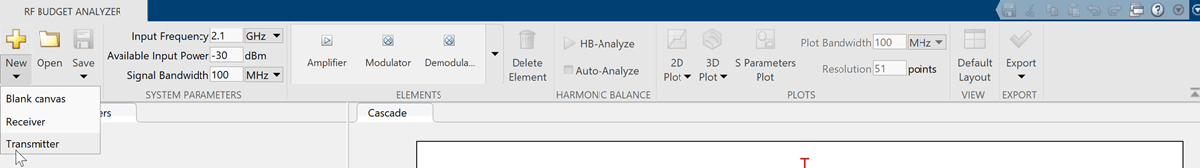

Используйте шаблон «Передатчик», чтобы создать базовый передатчик.

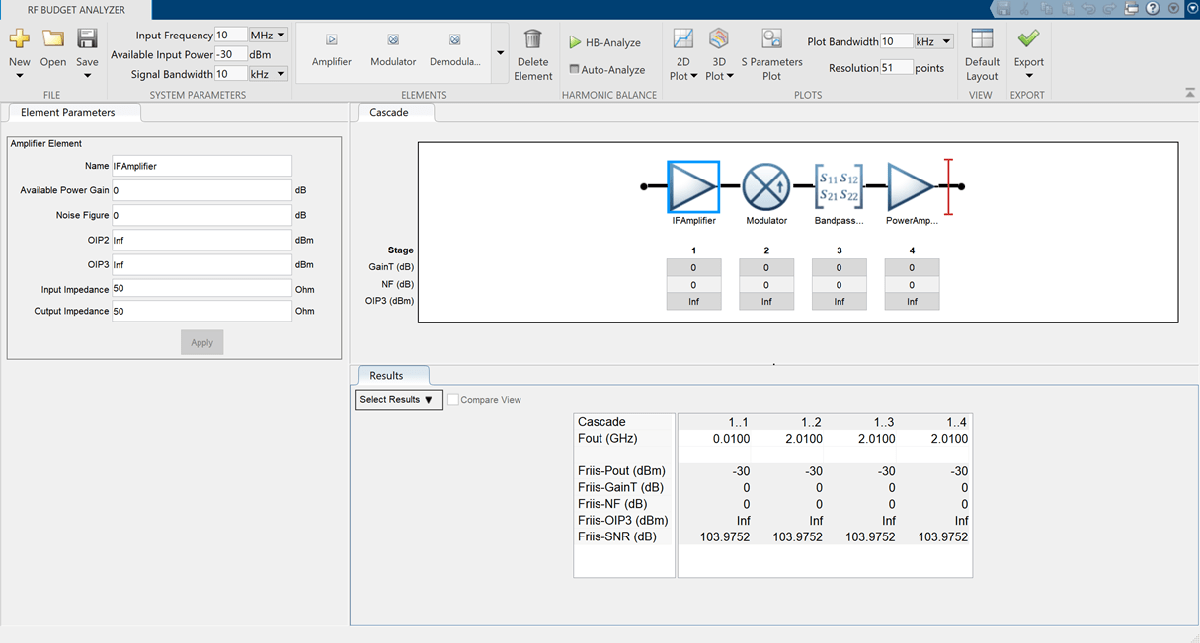

Шаблон датчика отображается следующим образом.

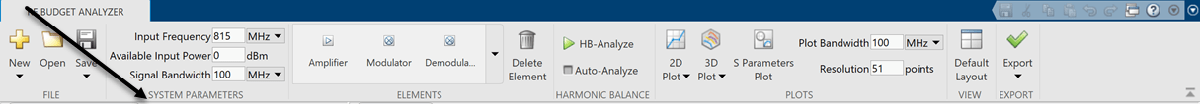

В Системные параметры задайте требования к радиочастотному передатчику:

Нажмите на IFAmplifier в проект холсте. Удалить его можно с помощью кнопки «Удалить элемент» на панели инструментов.

Добавьте типовой элемент в место IFAmplifier использование панели инструментов. На панели «Параметры элемента» задайте:

Щелкните элемент Modulator. На панели «Параметры элемента» задайте:

Удалите элемент S-Parameters с именем BandpassFilter. Добавьте универсальный элемент. На панели «Параметры элемента» задайте:

Выберите PowerAmplifier Элемент и на панели Элемента Параметров укажите:

Добавьте другой элемент Усилитель с помощью панели инструментов. На панели «Параметры элемента» задайте:

Добавьте другой универсальный элемент. На панели «Параметры элемента» задайте:

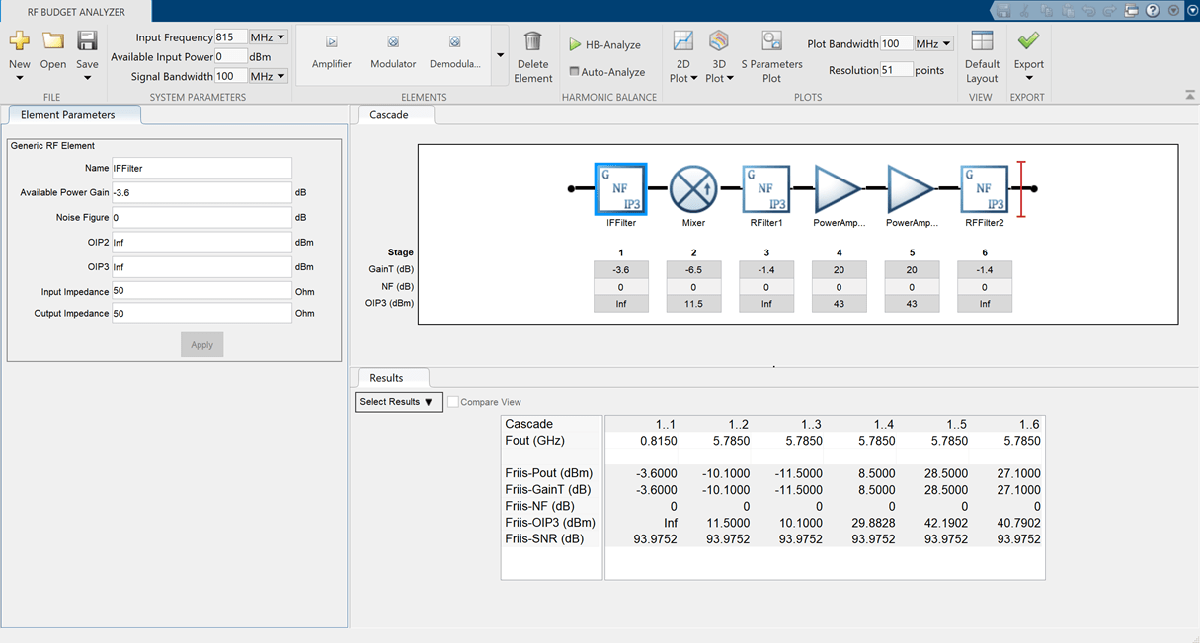

Сохраните систему. Приложение сохраняет систему в MAT файла.

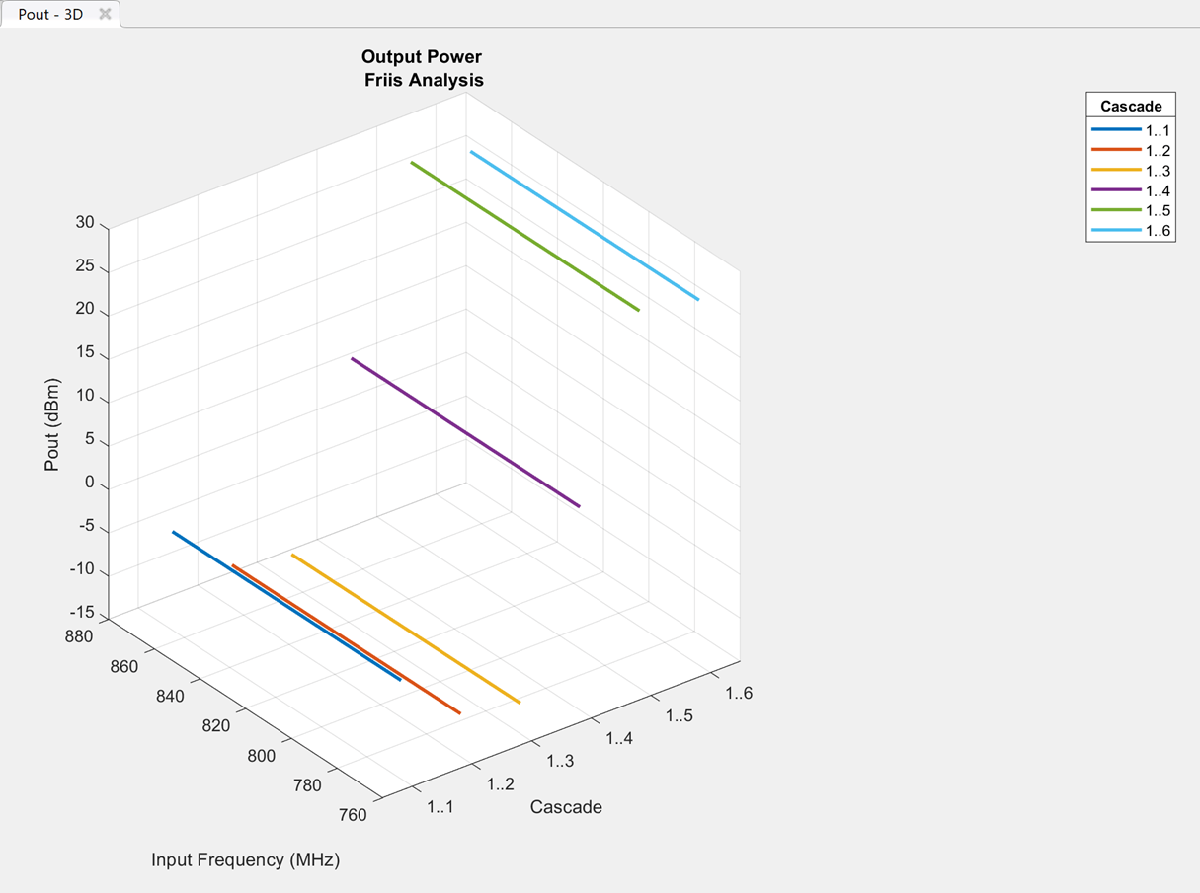

Постройте график выходной степени передатчика с помощью кнопки 3D Plot. Выберите 3D Plot и выберите Output Power - Pout.

Этот пример использует проект радиочастотного передатчика из примера анализа системы радиочастотного передатчика.

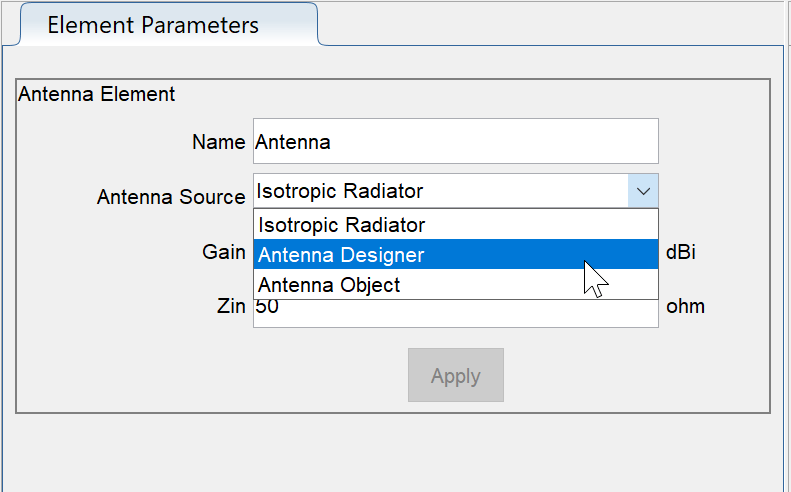

Следуйте примеру анализа системы радиочастотного передатчика, чтобы спроектировать радиочастотный передатчик. Выберите антенный элемент из раздела Elements и добавьте элемент в конец этого радиочастотного передатчика. На панели «Параметры элемента» выберите Antenna Designer из раскрывающегося списка Antenna Source.

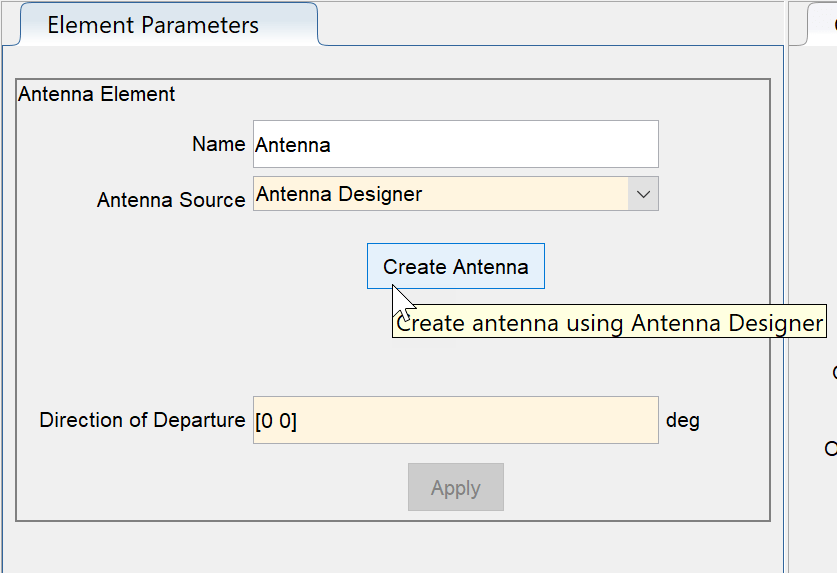

Щелкните Создать антенну (Create Antenna) на панели Параметры элемента (Element Parameters).

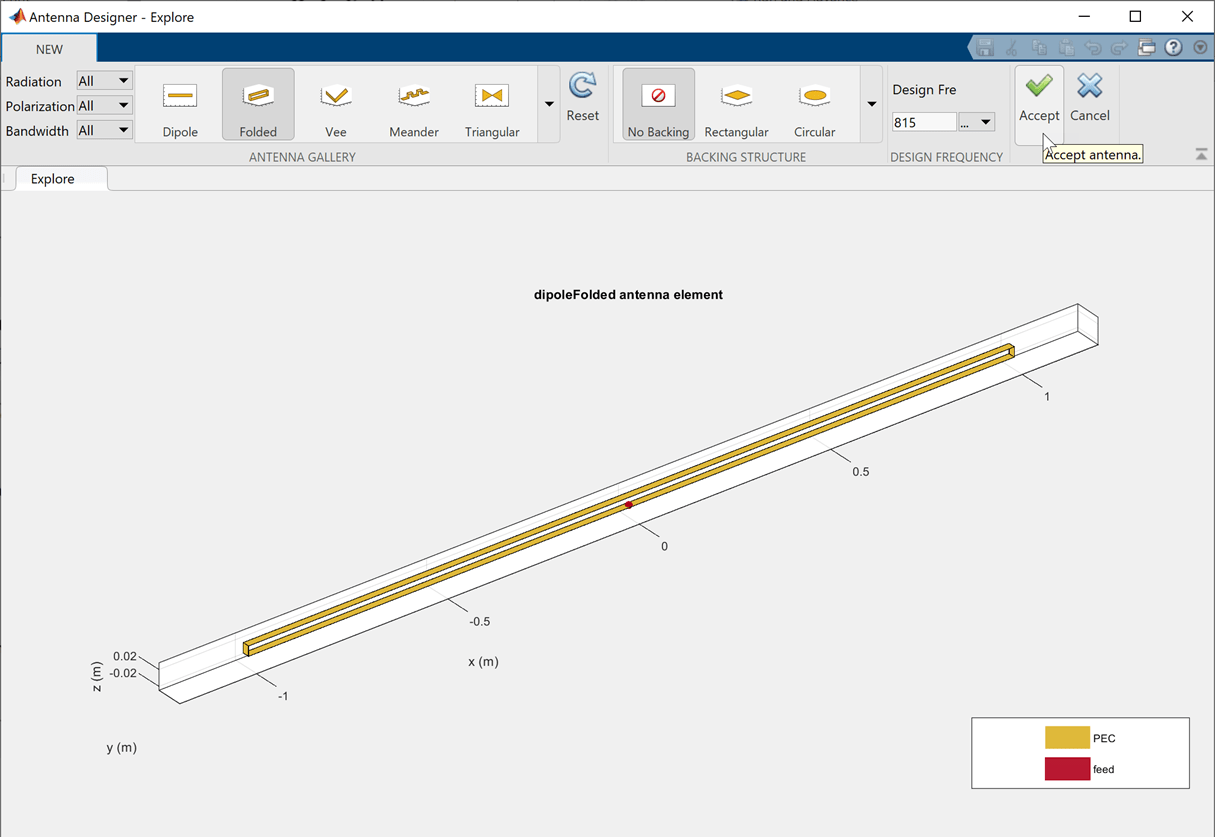

Откроется приложение Antenna Designer. Нажмите кнопку Создать, чтобы исследовать библиотеку антенн. Этот пример использует dipoleFolded антенный элемент с центральной частотой 815 МГц. Для этого выберите Folded элемент из Галереи антенн, установите значение Design Frequency равным 815 МГц и нажмите Принять.

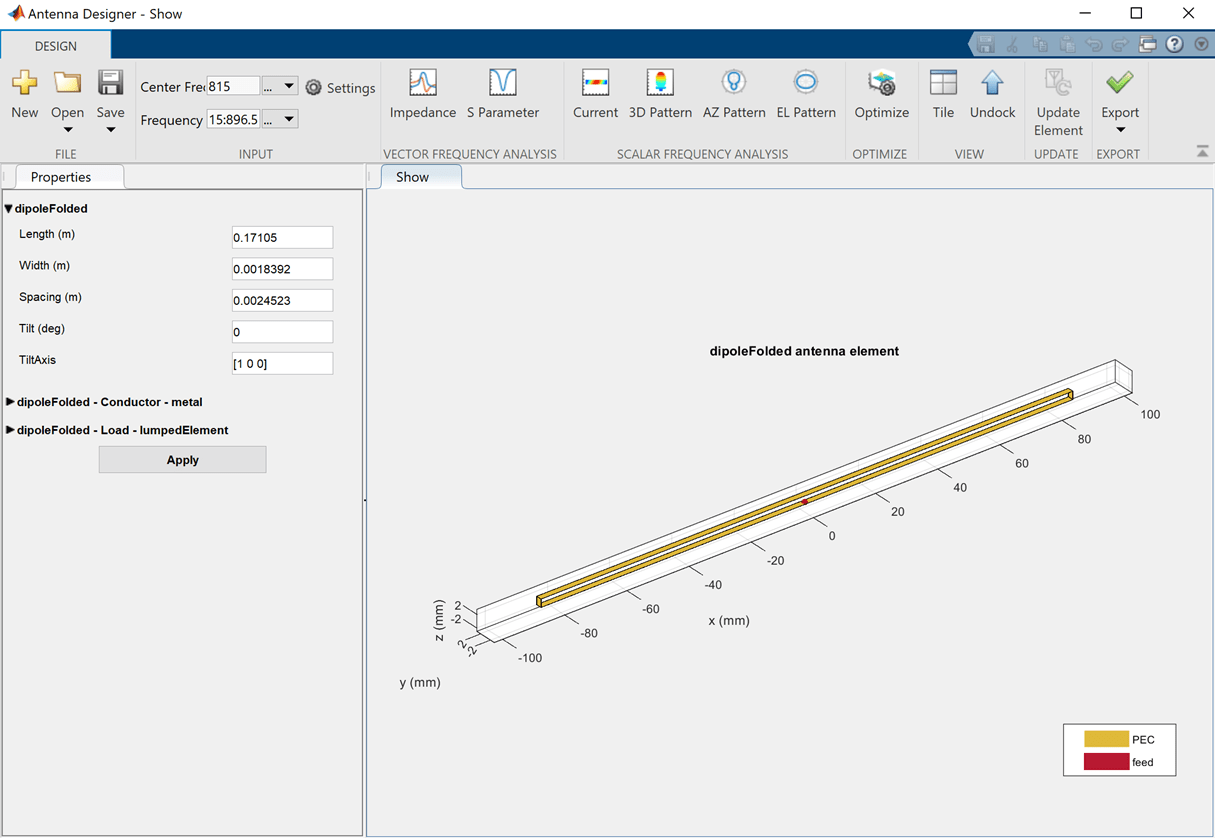

Обновленная антенна отображается в окне.

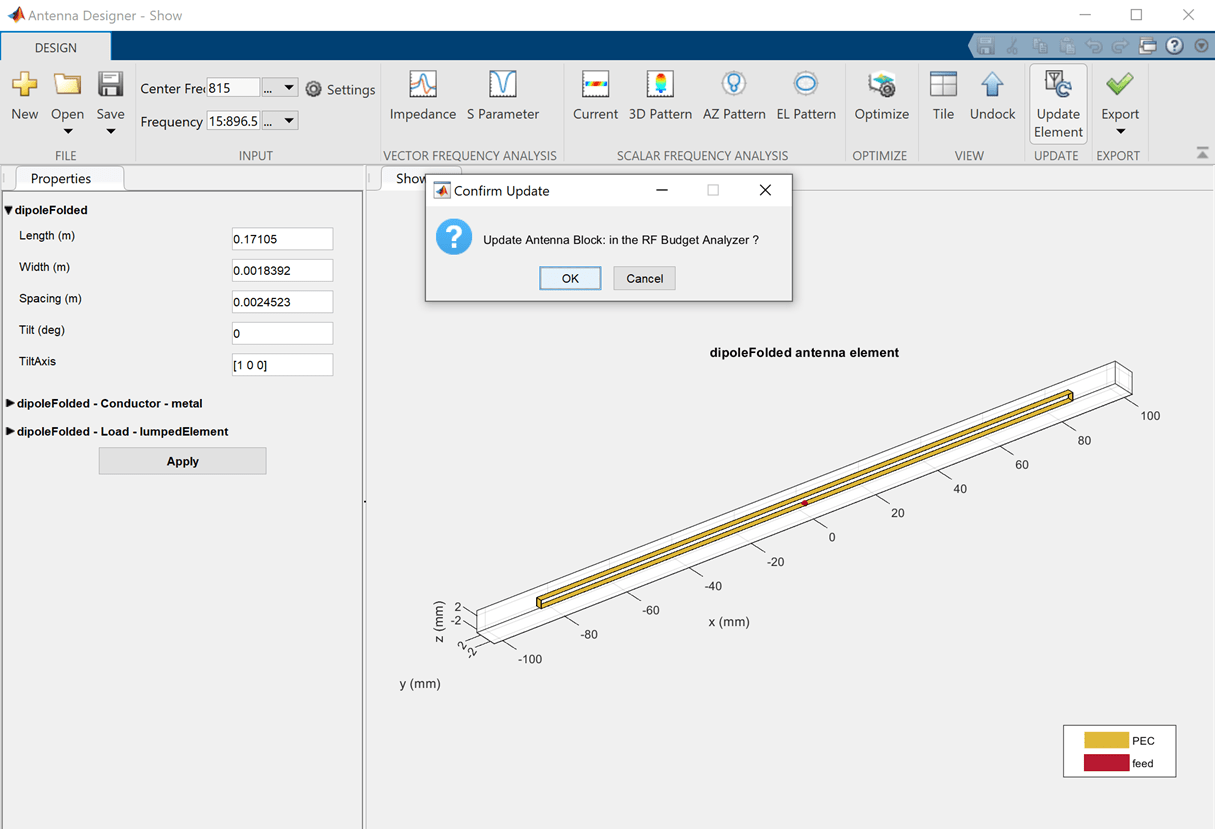

Нажмите Update Element, чтобы обновить Antenna элемент в приложении RF Budget Analyzer. Нажмите OK в диалоговом окне «Подтверждение обновления».

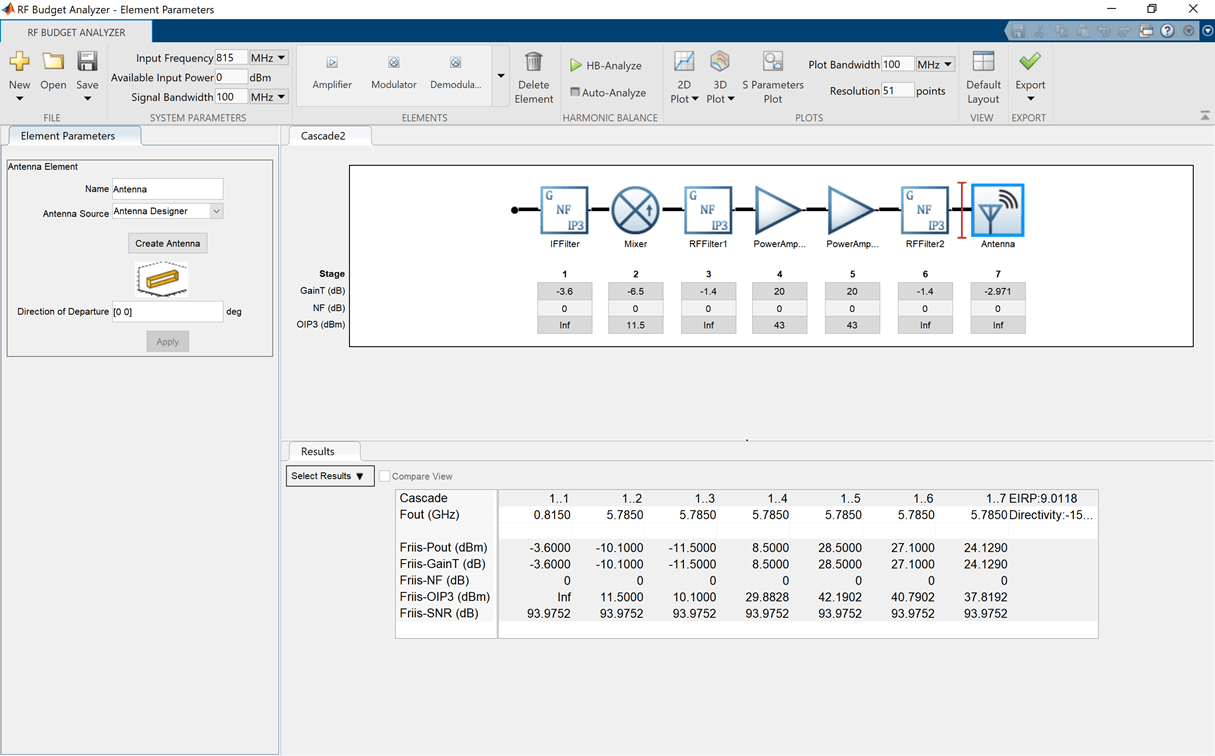

Окно приложения Antenna Designer закроется, и Antenna элемент обновляется в приложении RF Budget Analyzer. Панель результатов автоматически обновляется для анализа Friis с EIRP и Directivity от Antenna элемент.

Проектируйте и анализируйте приемник РФ с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer чтобы открыть приложение.

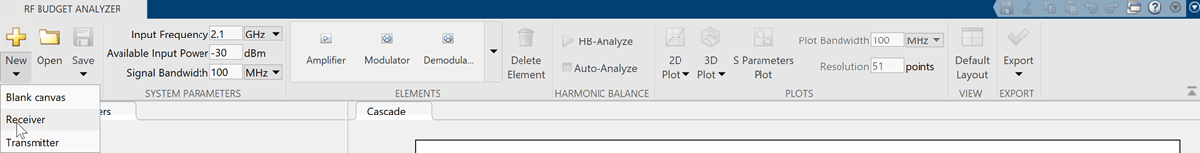

Используйте опцию Шаблон Приемник, чтобы создать базовый приемник.

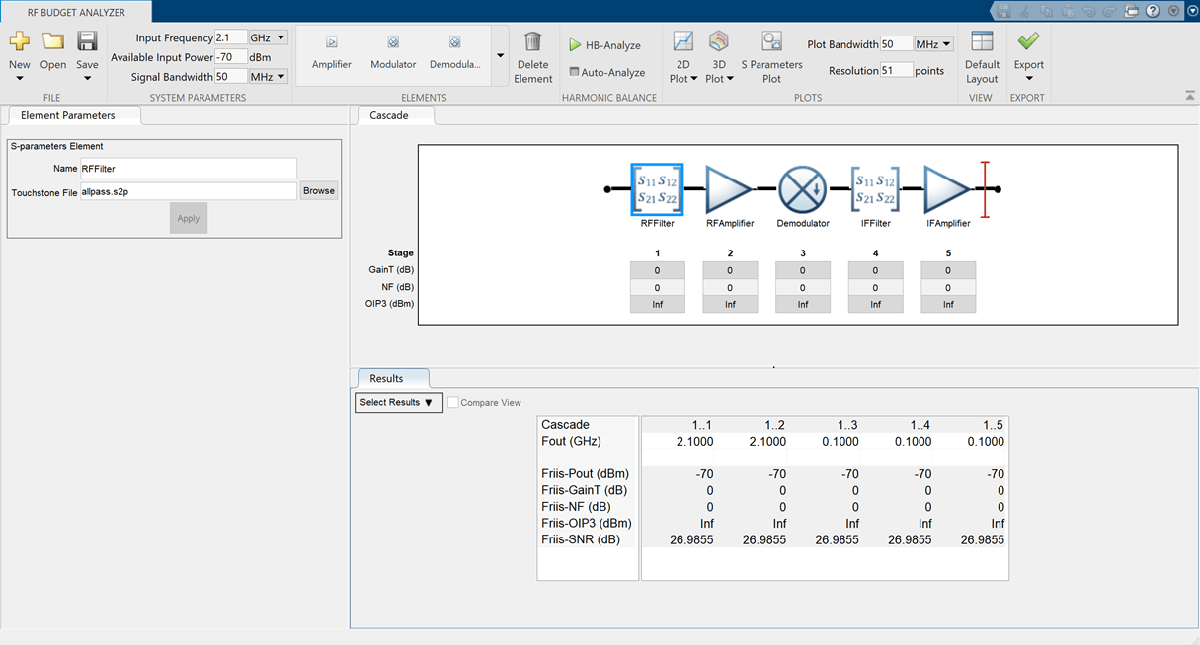

Шаблон приемника отображается следующим образом:

В Системных параметрах укажите требования к приемнику РФ:

Нажмите RFFilter в проект холсте. Этот RFFilter является элементом S-параметров. Он принимает файл Touchstone ® с S2P типом файлов. Обновите панель Параметры элемента следующим образом:

Нажмите на RFAmplifier элемент. На панели «Параметры элемента» задайте требования к элементам:

Добавьте другой элемент Усилитель с помощью панели инструментов. На панели «Параметры элемента» задайте требования к элементам:

Добавьте универсальный элемент. На панели «Параметры элемента» задайте требования к элементам:

Нажмите на Demodulator элемент. На панели «Параметры элемента» задайте требования к элементам:

Удалите IFFilter, элемент S-параметров. Добавить на его место элемент Generic. На панели «Параметры элемента» задайте требования к элементам:

Нажмите на IFAmplifier элемент. На панели «Параметры элемента» задайте требования к элементам:

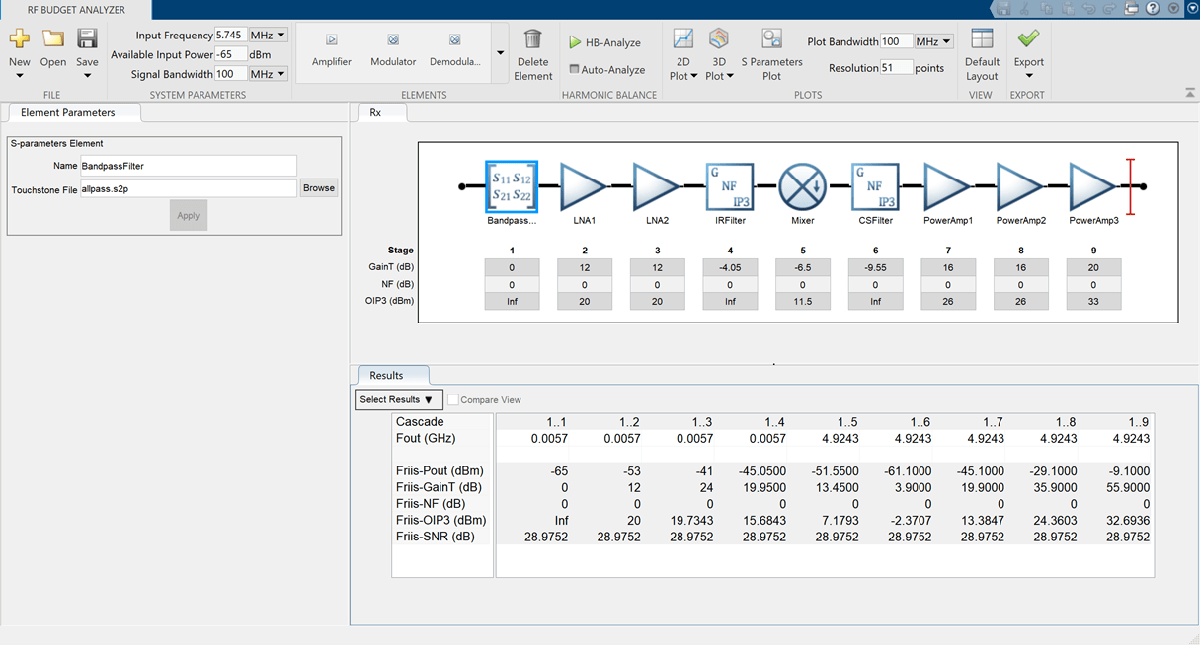

Добавьте еще два элемента усилителя. Для каждого элемента в панелях Параметры задайте требования к элементу:

Сохраните систему. Приложение сохраняет систему в MAT файла.

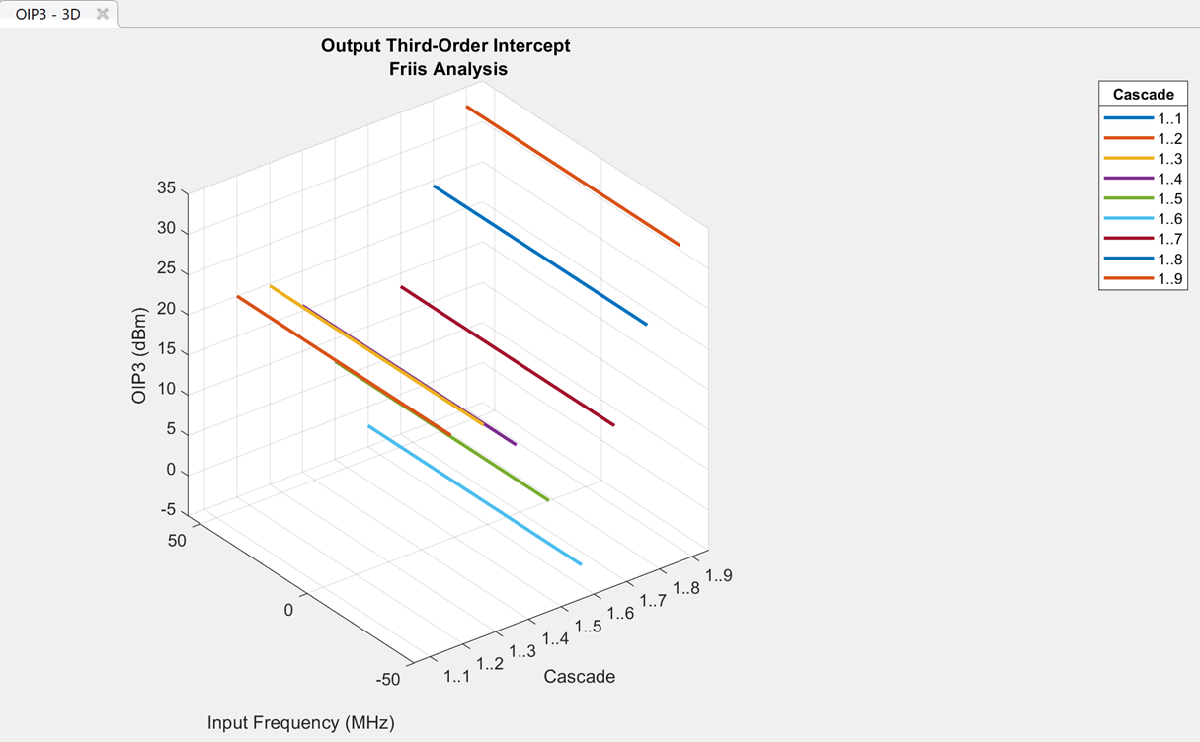

Постройте график выходного OIP3 приемника с помощью кнопки 3D Plot. Нажмите кнопку 3D Plot и выберите Output Third-Order Intercept Point - OIP3.

Создайте усилитель с усилением 4 дБ.

a = amplifier('Gain',4);

Создайте модулятор с OIP3 13 дБм.

m = modulator('OIP3',13);

Создайте nport использование passive.s2p.

n = nport('passive.s2p');

Создайте радиочастотный элемент с коэффициентом усиления 10 дБ.

r = rfelement('Gain',10);

Вычислим rfbudget из ряда RF-элементов с входом частотой 2,1 ГГц, доступного входа степени -30 дБм и шириной полосы 10 МГц.

b = rfbudget([a m r n],2.1e9,-30,10e6);

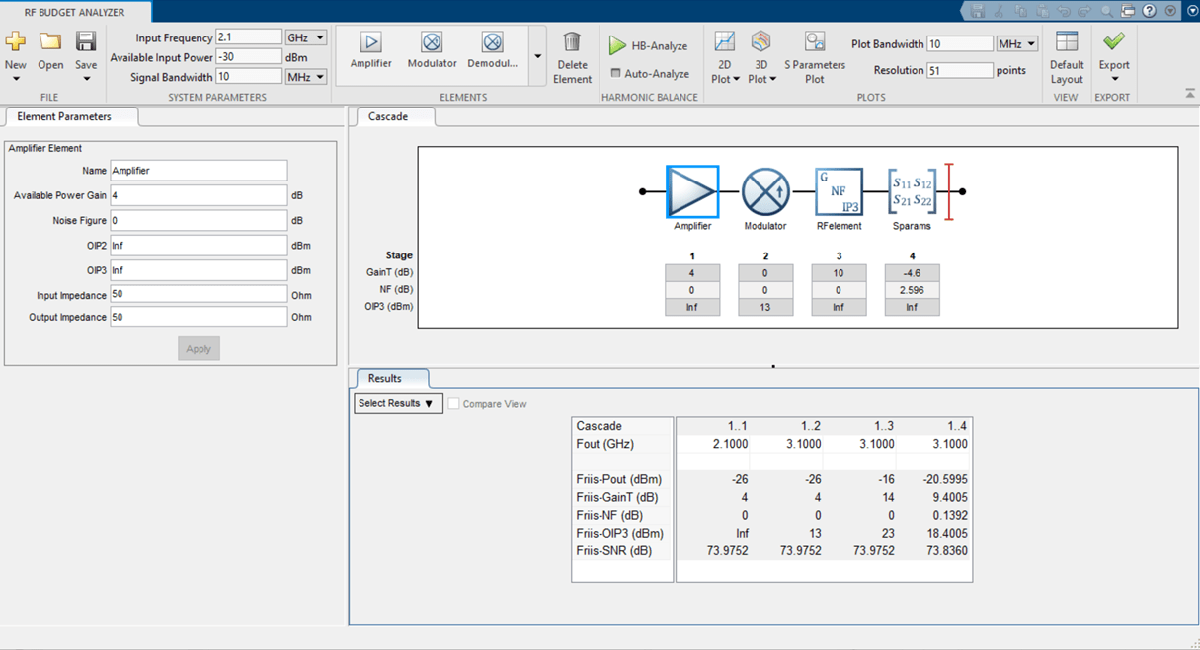

Запустите эту команду в командном окне, чтобы открыть систему в приложении RF Budget Analyzer.

show(b)

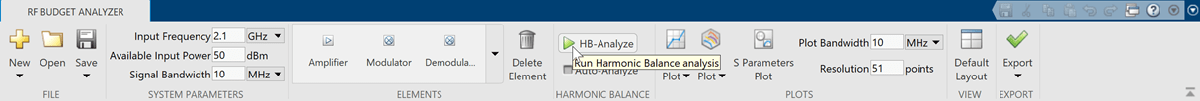

Установите OIP2 значение Amplifier на 60 dBm с помощью панели Параметры и выберите Применить. В разделе Системные параметры установите Доступную входную степень равной 50 dBm и выполните анализ гармонического баланса с помощью кнопки HB-Analyze.

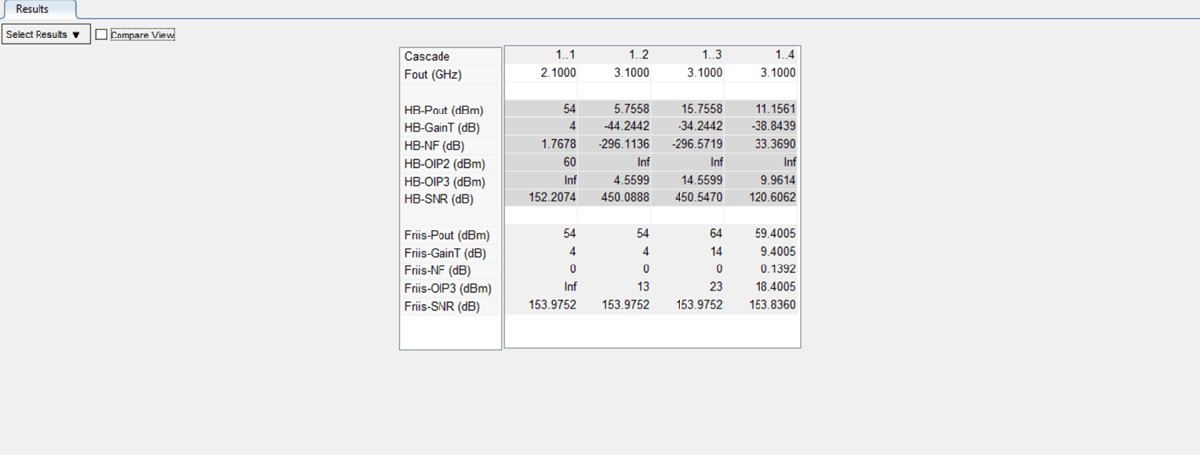

Результаты отображаются как показано ниже.

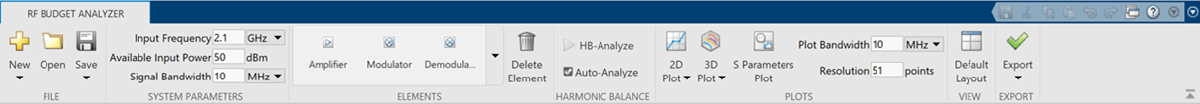

Установите флажок Автоматический анализ (Auto-Analyze), чтобы автоматически пересчитать вычисления гармонического анализа баланса.

Установите OIP2 значение RFelement как 50 dBm с помощью панели Параметры и выберите Применить.

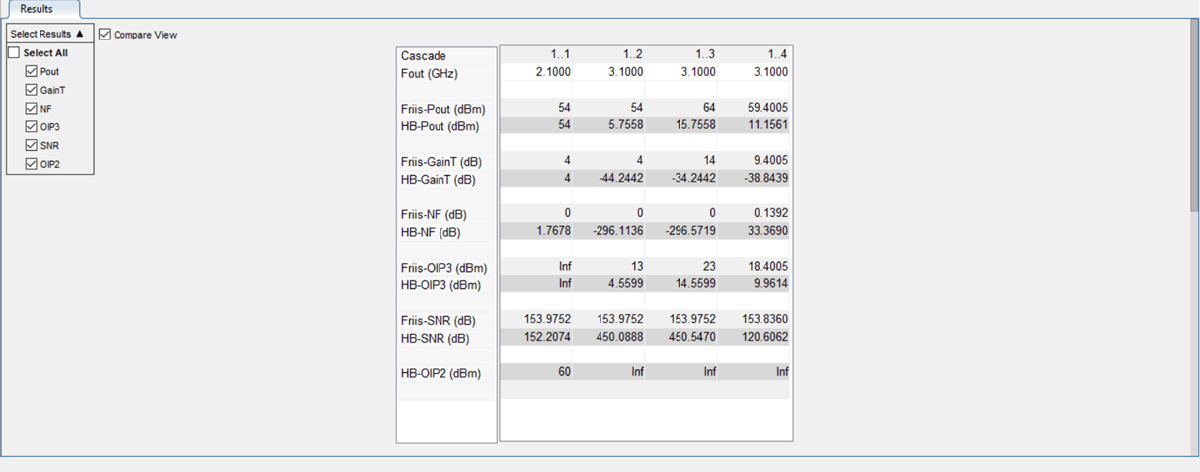

Установите флажок Сравнить вид (Compare View) на панели Результаты (Results), чтобы сравнить вычисленные результаты решателя баланса Фрииса и гармоники. Можно использовать раскрывающийся список Выбрать результаты (Select Results) на панели Результаты (Results), чтобы фильтровать результаты и сравнить между Friis и решателем гармонического баланса.

Создайте входную сеть согласования для двухкаскадного усилителя с помощью элемента Линия Электропередачи в приложении RF Budget Analyzer.

Введите rfBudgetAnalyzer чтобы открыть приложение.

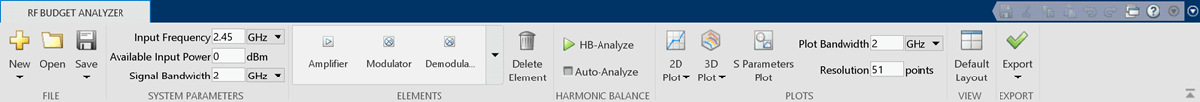

В Системных параметрах укажите требования:

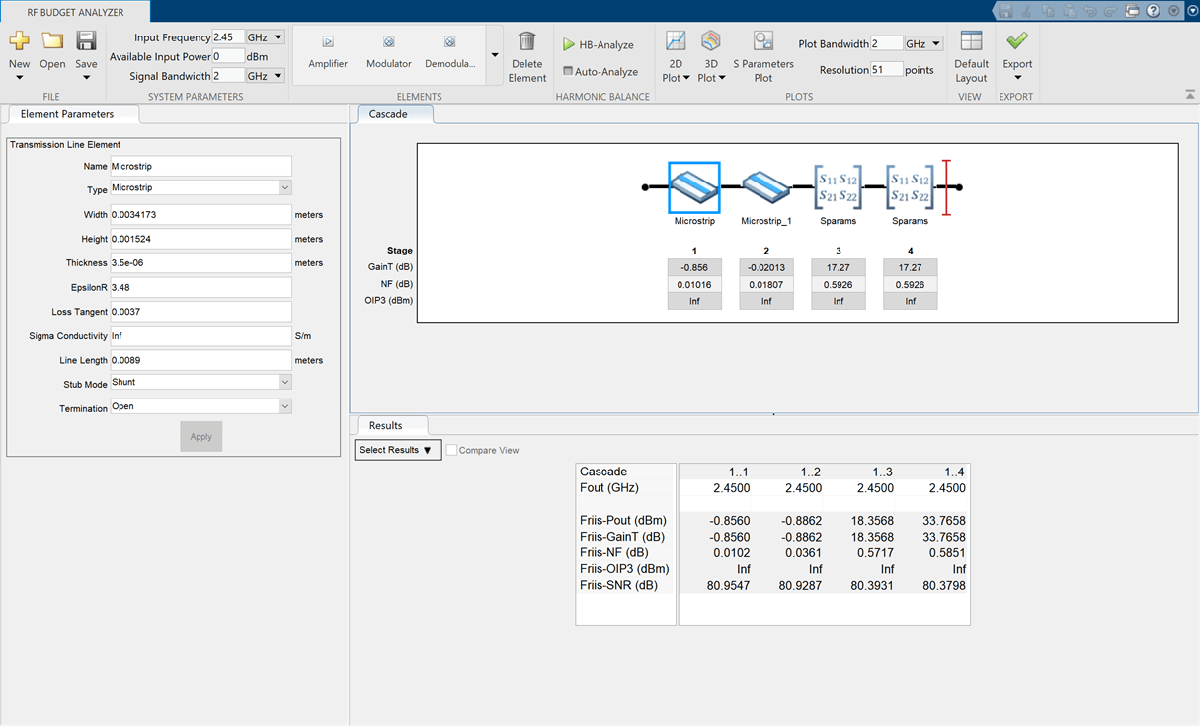

Добавьте два элемента линии электропередачи. На панели «Параметры элемента» задайте:

Добавьте два элемента S-Parameters. На панели «Параметры элемента» задайте:

Загрузите файл Touchstone ® (f551432p.s2p) к элементам S-Parameters, представленным в этом примере, и выберите Применить.

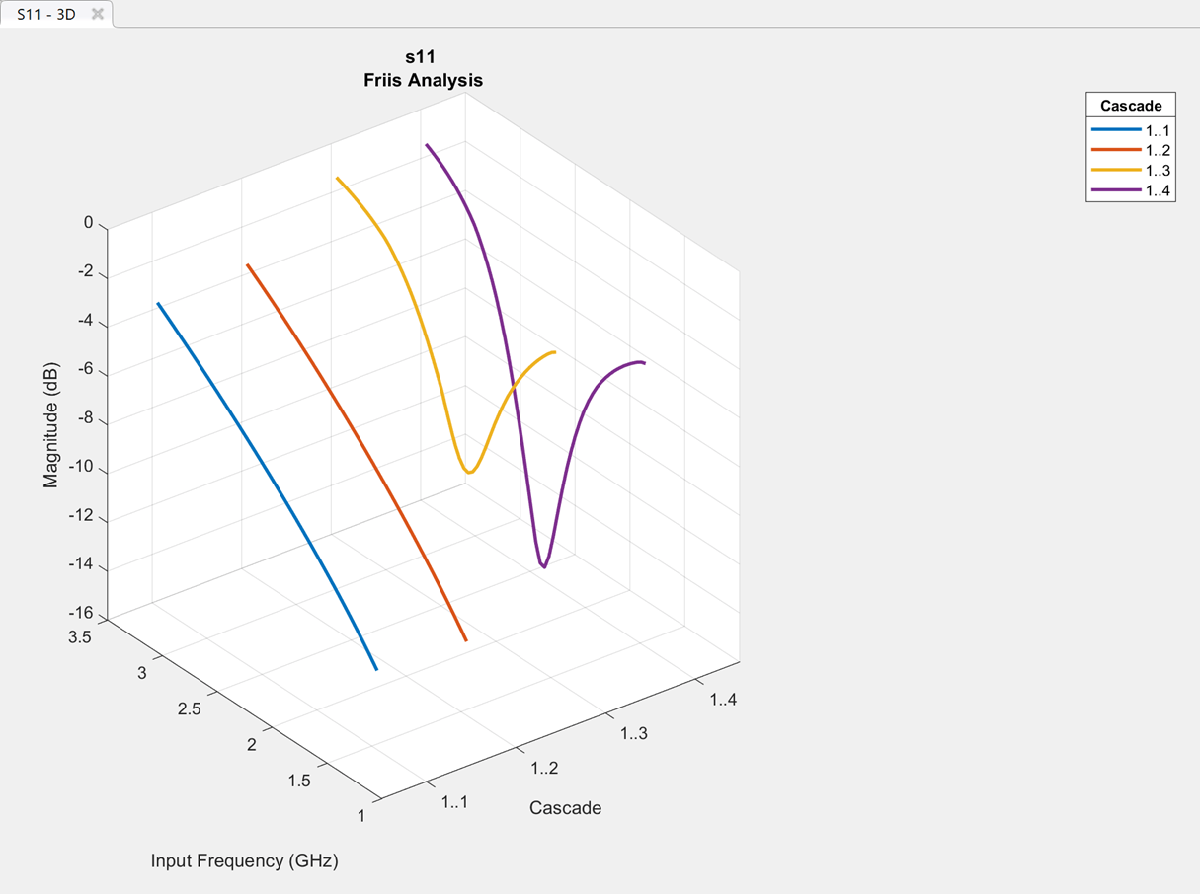

Постройте график входного коэффициента отражения системы с помощью кнопки 3D Plot. Нажмите кнопку 3D Plot, выберите S-Parameters и выберите S11.

Разработайте систему RF и постройте график S-параметров, выходной степени и усиления преобразователя с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer чтобы открыть приложение.

В Системных параметрах укажите требования:

Добавьте элемент S-Parameters. В параметрах элемента задайте:

Загрузите файл Touchstone ® (RFBudget_RF.s2p) к элементу S-Parameters, представленному в этом примере, и выберите Применить.

Добавьте элемент Усилитель. В параметрах элемента задайте:

Добавьте элемент Demodulator. В параметрах элемента задайте:

Добавьте другой элемент S-Parameters. В параметрах элемента задайте:

Загрузите файл Touchstone (RFBudget_IF.s2p) к элементу S-Parameters, представленному в этом примере, и выберите Применить.

Добавьте другой элемент Усилитель. В параметрах элемента задайте:

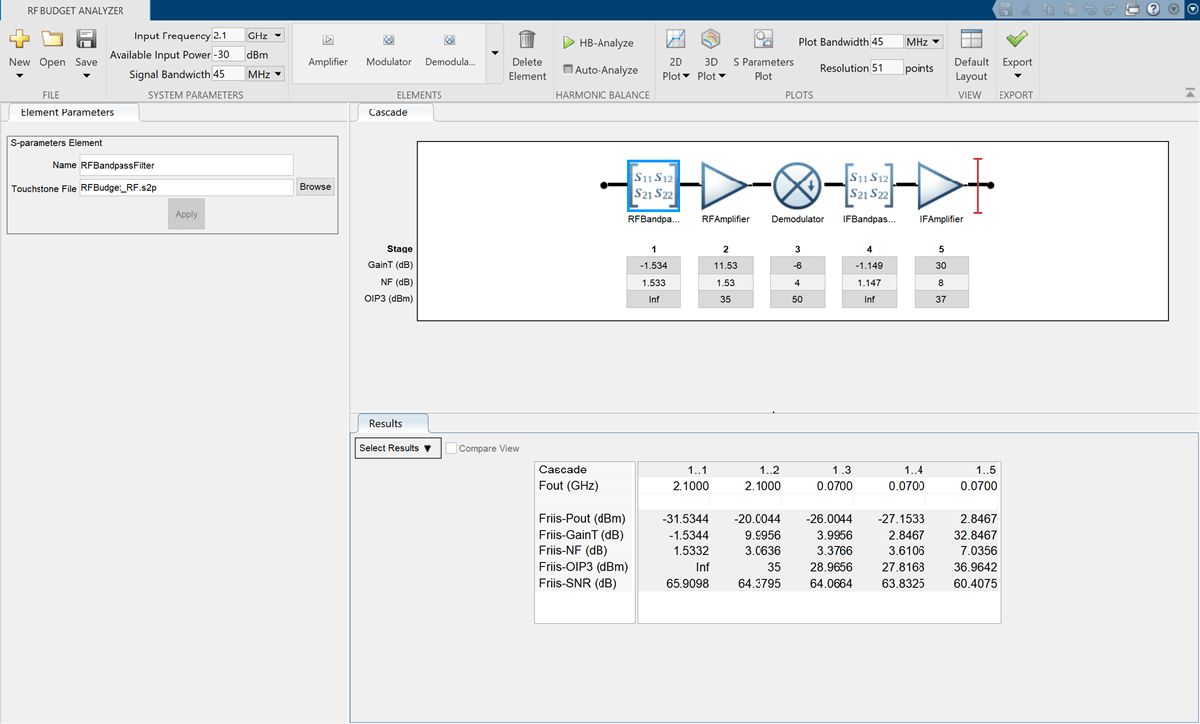

Сохраните систему. Приложение сохраняет систему в MAT файла.

Нажмите кнопку S-Parameters Plot. Это позволяет вам построить график Smith ®, полярный график, величину, фазу и вещественную и воображаемые части S-параметров системы RF и поверх каскадов.

Установите пропускную способность графика на 75 и разрешение на 250 в разделе Графики.

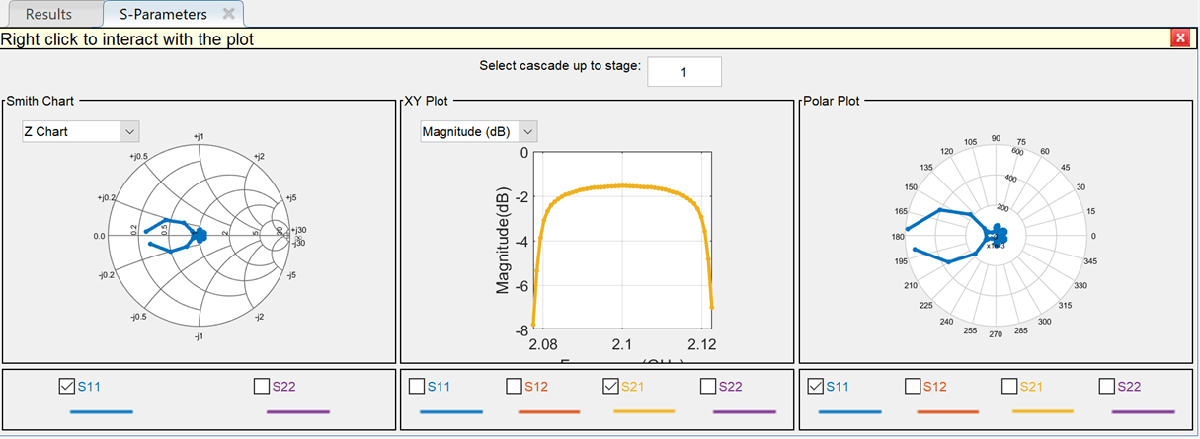

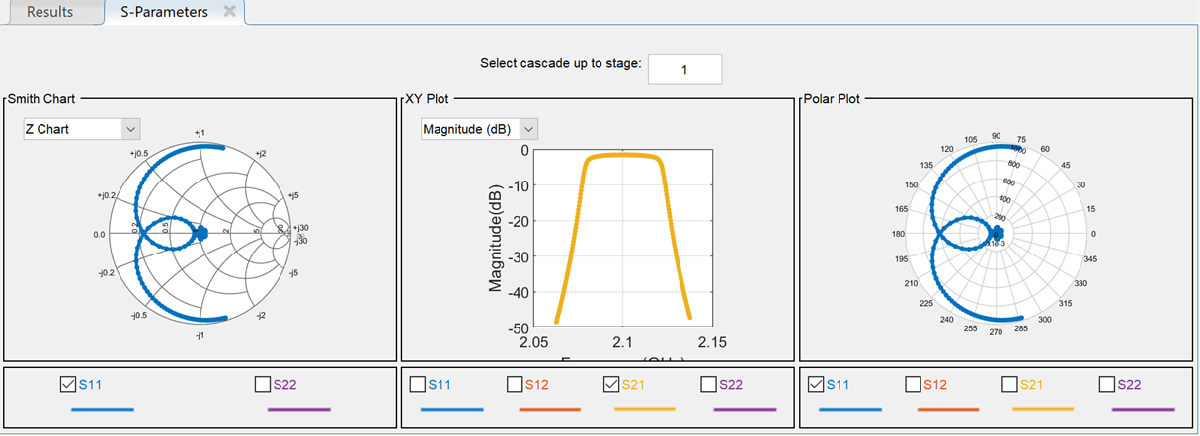

Данные S-параметров отображаются следующим образом.

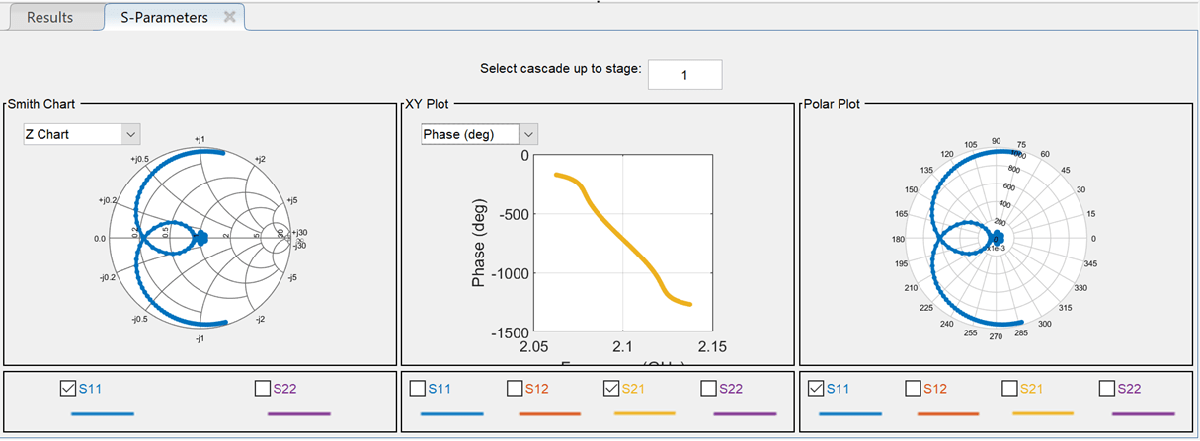

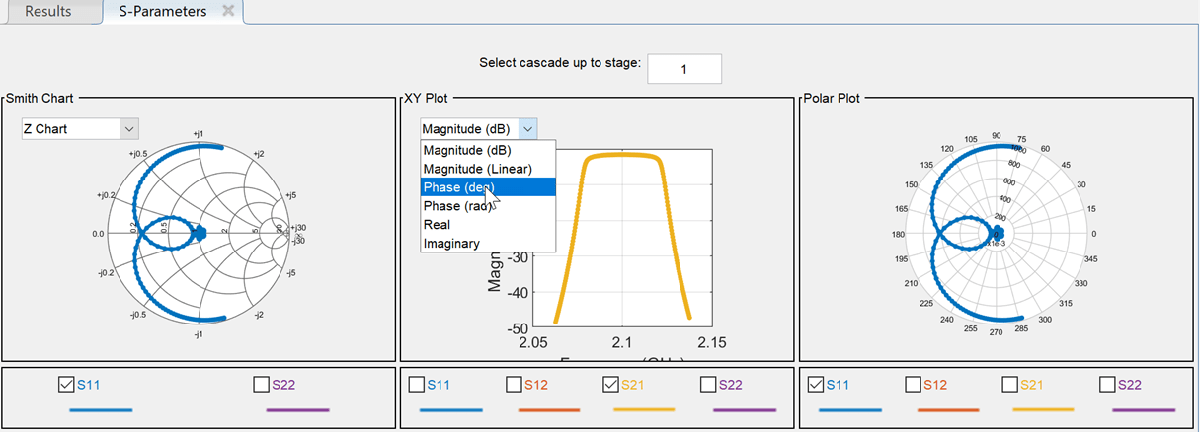

Выберите Phase (deg) в раскрывающемся меню XY Plot на панели S-Parameters, чтобы построить график фазы S21.

График фазы отображается как показано на рисунке.

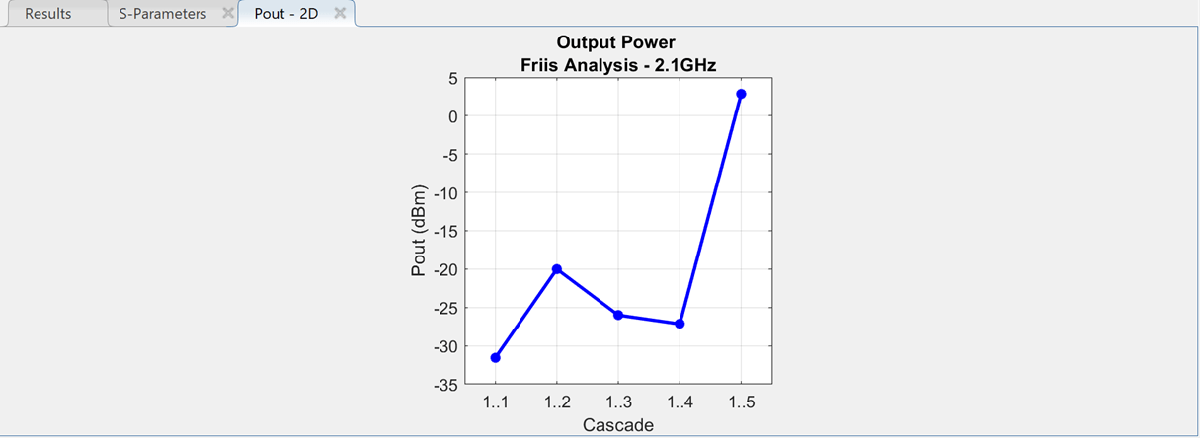

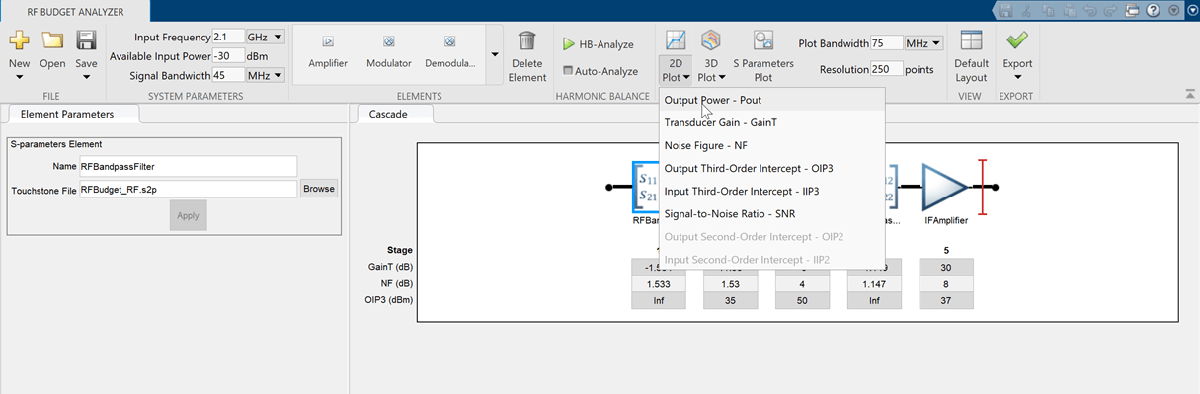

Постройте график выходной степени системы RF с помощью кнопки 2D Plot. Нажмите 2D Plot и выберите Output Power - Pout.

2-D выходная степень.

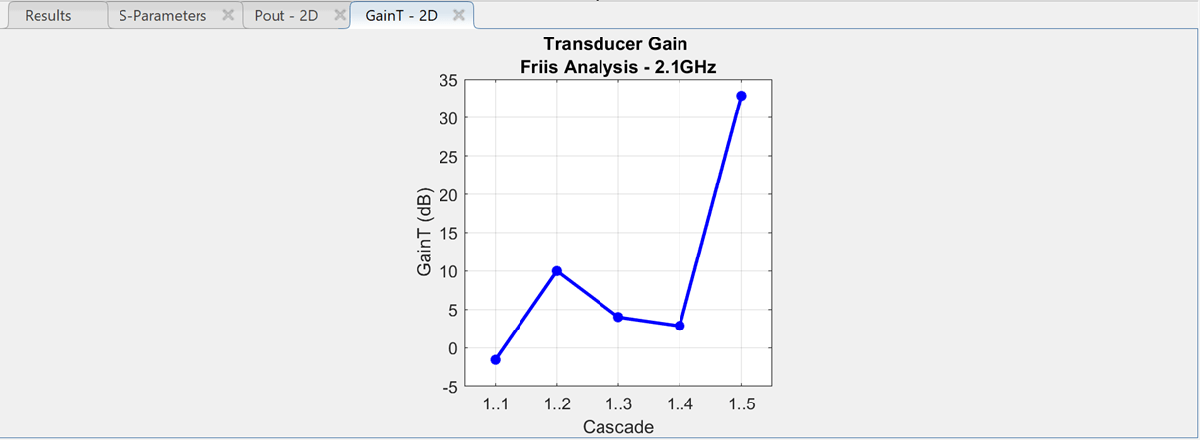

Постройте график усиления преобразователя системы RF с помощью кнопки 2D Plot. Нажмите 2D Plot и выберите Transducer Gain - GainT.
