show
Отображение объекта бюджета РФ в приложении RF Budget Analyzer
Синтаксис
Описание
Входные параметры
Примеры
Отображение анализа бюджета РФ в RF Budget Analyzer приложении
Создание amplifier, modulator, rfelement, и nport объекты для анализа бюджета РФ.
a = amplifier('Name','LNA','Gain',4); m = modulator('ConverterType','Up','LO',100e6,'Name','Mod'); r = rfelement('Gain',10,'NF',3,'OIP3',2); n = nport('passive.s2p');
Вычисление результатов бюджета РФ для цепи из 2-портовых элементов с входом частотой 2.1 ГГц, доступная входная степень -30 dBm и пропускная способность 10 МГц.
b = rfbudget([a m r n],2.1e9,-30,10e6);

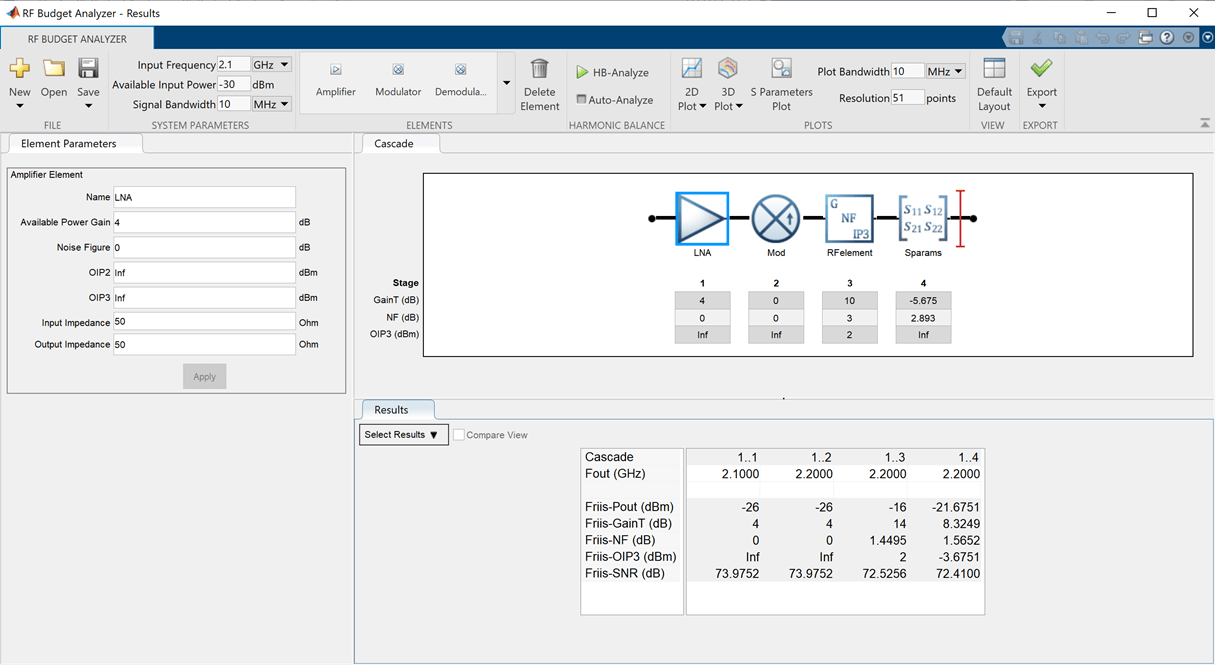

Чтобы отобразить результаты бюджета РФ для исследования в приложении RF Budget Analyzer, введите show(b) в командной строке.
См. также
computeBudget | exportRFBlockset | exportScript | exportTestbench | polar | rfbudget | rfplot | smithplot
Введенный в R2017a
